Перетворювач напруги в частоту MESA THCAD2
Перетворювач напруги в частоту MESA THCAD2
THCAD2 — це високоточний аналого-цифровий перетворювач, який перетворює напругу у частоту сигналу. Пристрій спеціально розроблений для використання в умовах із високим рівнем електричних завад, таких як моніторинг напруги плазмового джерела при керуванні висотою пальника. Завдяки гальванічній ізоляції, широкому діапазону частот та можливості прямого підключення до FPGA-карт, THCAD2 забезпечує надійність і гнучкість у промислових автоматизованих системах.
✅ Переваги:
- Стійкий до завад: диференціальні виходи та гальванічна ізоляція до 2500 V забезпечують високу точність навіть у складних умовах.
- Гнучкість підключення: підтримка 2 вхідних діапазонів (0–5 V та 0–10 V) з можливістю підключення подільника.
- Пряме зчитування FPGA: частотний вихід легко інтегрується у цифрові системи.
- Захист від перевантажень: витримує постійне перевищення вхідної напруги до 500 V.
- Масштабування частоти: можливість програмного поділу частоти на 32, 64 або 128.
- Простий монтаж: встановлення на DIN-рейку, підключення через гвинтові клеми.
- Висока роздільна здатність: до 12 біт при низькій частоті дискретизації.
⚙️ Технічні характеристики:
Тип: аналого-цифровий перетворювач частоти в напругу
Вхідні діапазони: 0–5 V або 0–10 V (вибираються перемичками)
Діапазон вихідної частоти: ~100 кГц – 1 МГц
Поділ частоти: ÷32, ÷64, ÷128 (опціонально)
Тип виходів: частотний та опорний (обидва диференціальні)
Гальванічна ізоляція: до 2500 V
Перенапруга на вході: до 500 V (на необмежений час)
Роздільна здатність: ~10 біт при 1 кГц, до 12 біт при 250 Гц
Підключення: вставні гвинтові клемні колодки
Монтаж: DIN-рейка (стандартне кріплення)

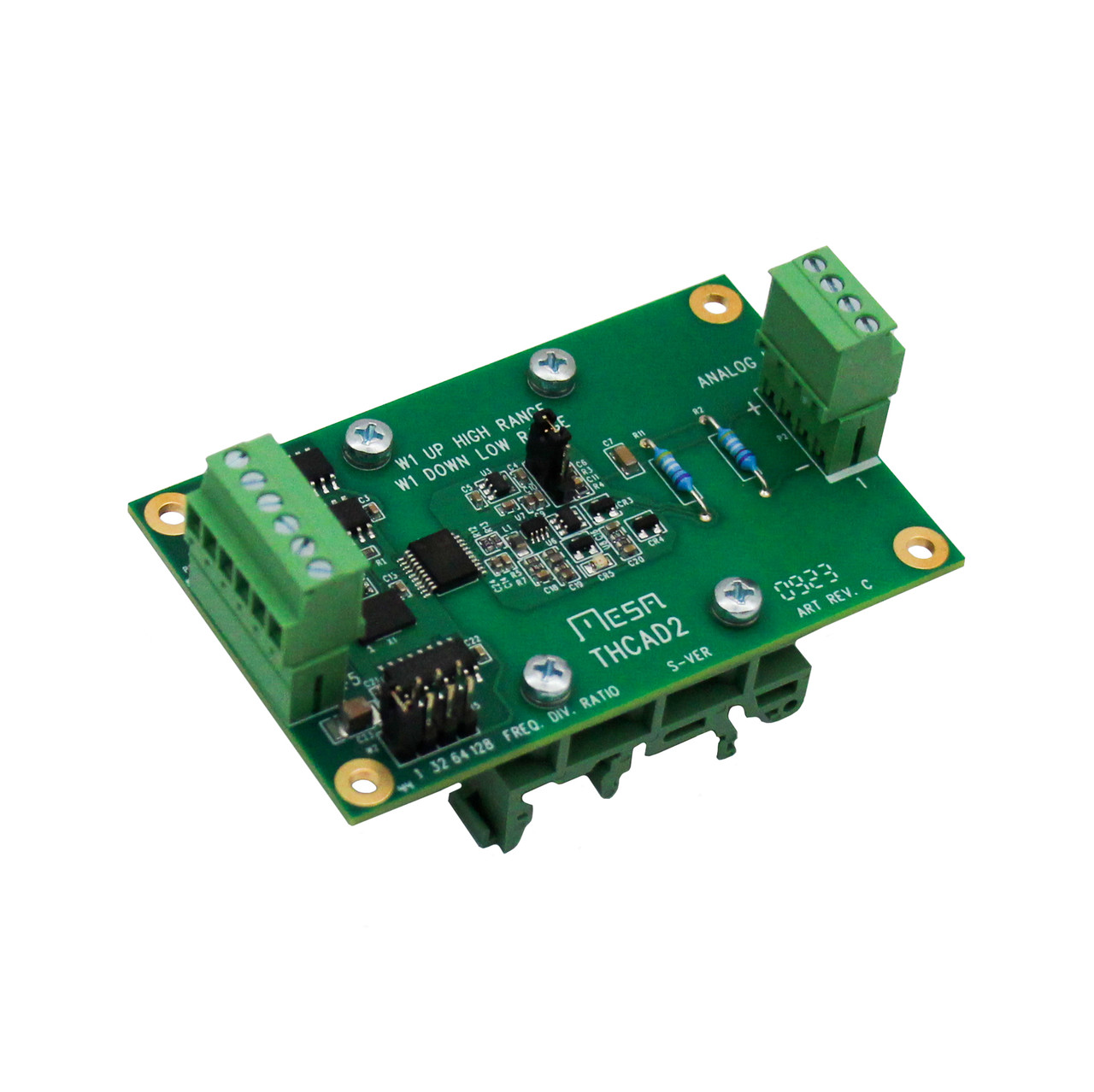

Малюнок виробу:
Важливо!
Виробник залишає за собою право вносити зміни в конструкцію виробу, які не погіршують його якість, без попереднього повідомлення покупця
Зовнішній вигляд товару може трохи відрізнятися від фотографій на сайті. Розбіжність зовнішнього вигляду не є показником неналежної якості пристрою
Інформація на сайті є актуальною на момент її опублікування!
tech@mesanet.com
- Перетворювач напруги в частоту MESA THCAD2 - 1шт
