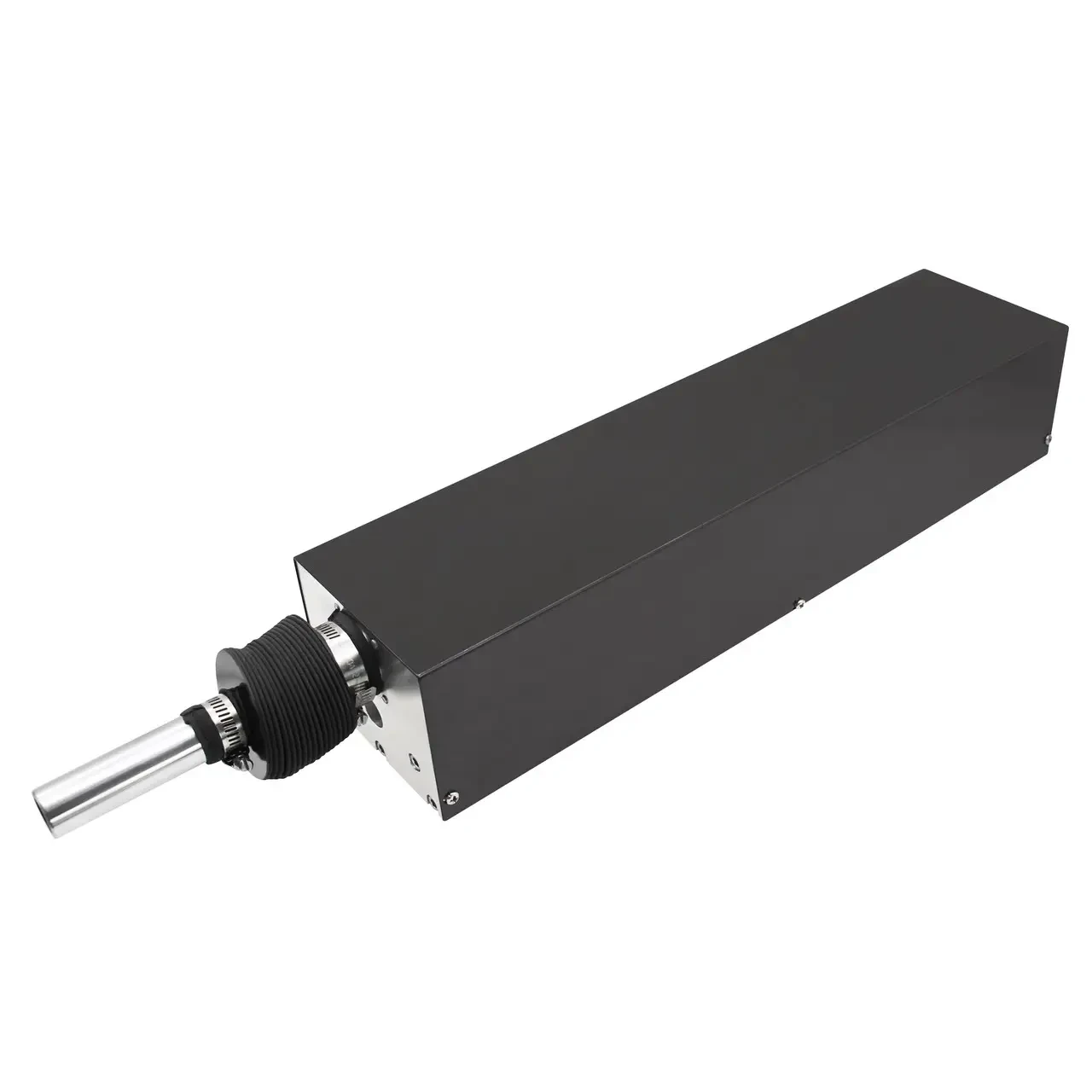

Підіймач-різака PL185-24V-T2С, вісь Z у складі для ЧПК верстата плазмового різання, модуль переміщення плазмотрона

Підіймач-різака PL185-24V-B2С, вісь Z у складі для ЧПК верстата плазмового та газового різання, модуль лінійного переміщення плазмотрона з величиною ходу 185 мм

PL185-24V-B2С - електромеханічний підіймач різання на основі гвинта ШВП 1610 і мотор-редуктора постійного струму 24 В, який застосовується в обладнанні з ЧПК плазмового та газового різання для забезпечення переміщення робочого органа по осі Z (По вертикалі).

Робочий хід модуля контролюється двома кінцевими механічними вимикачами та становить 185 мм.

Механізм плавального підвісу в цій моделі немає, тому рекомендується використовувати тримач з системою запобігання зламанню різання під час зіткнення.

Максимальна вага навантаження становить 10 кг. Максимальна швидкість переміщення — 1500 мм/хв.

Під'єднання осі відбувається через роз'єм GX16 3 Pin.

Усі компоненти вмонтовані в міцний металевий (алюміній + сталь) корпус.

Модель сумісна з контролерами висоти плазми, що підтримують керування електродвигуном 24 В (DC).

Основні технічні характеристики:

Модель: PL185-24V-Т2С

Тип двигуна: мотор-редуктор

Напруга живлення двигуна: 24 В постійного струму (DC)

Швидкість обертання валу редуктора на виході: 360 об/хв

Швидкість переміщення різака: 3600 мм/хв

Робочий хід: 185 мм

Максимальна вага навантаження: 10 кг

Тип ходового гвинта: гвинт ШВП 1610 (діаметр 16 мм, крок 10 мм)

Матеріал ходового гвинта: сталь

Кількість лінійних напрямних: 2

Тип лінійних напрямних: вали циліндричні Ø12 мм

Матеріал лінійних напрямних: сталь

Метод спрацьовування кінцевих вимикачів: механічний

Роз'єм під'єднання: GX16 (3 Pin)

Матеріал корпусу: алюміній, сталь

Габаритні розміри: 670х120х100 мм

Вага нетто: 7 кг

Стан: нове

Гарантійний термін: 3 місяці

• Підіймач різака PL185-24V-Т2С

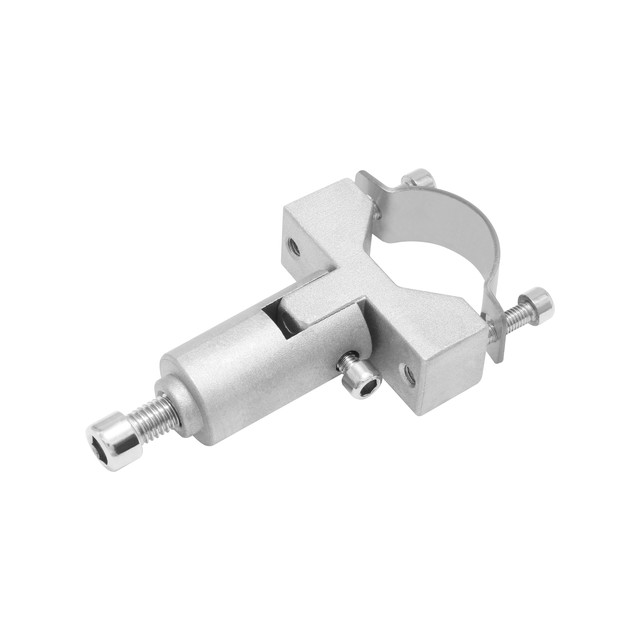

Тримачі різака КУПИТИ

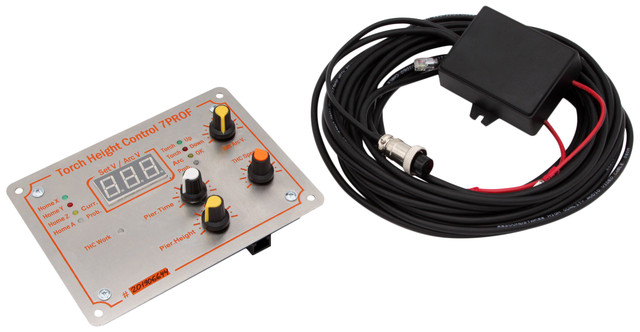

Контролери висоти різання КУПИТИ
