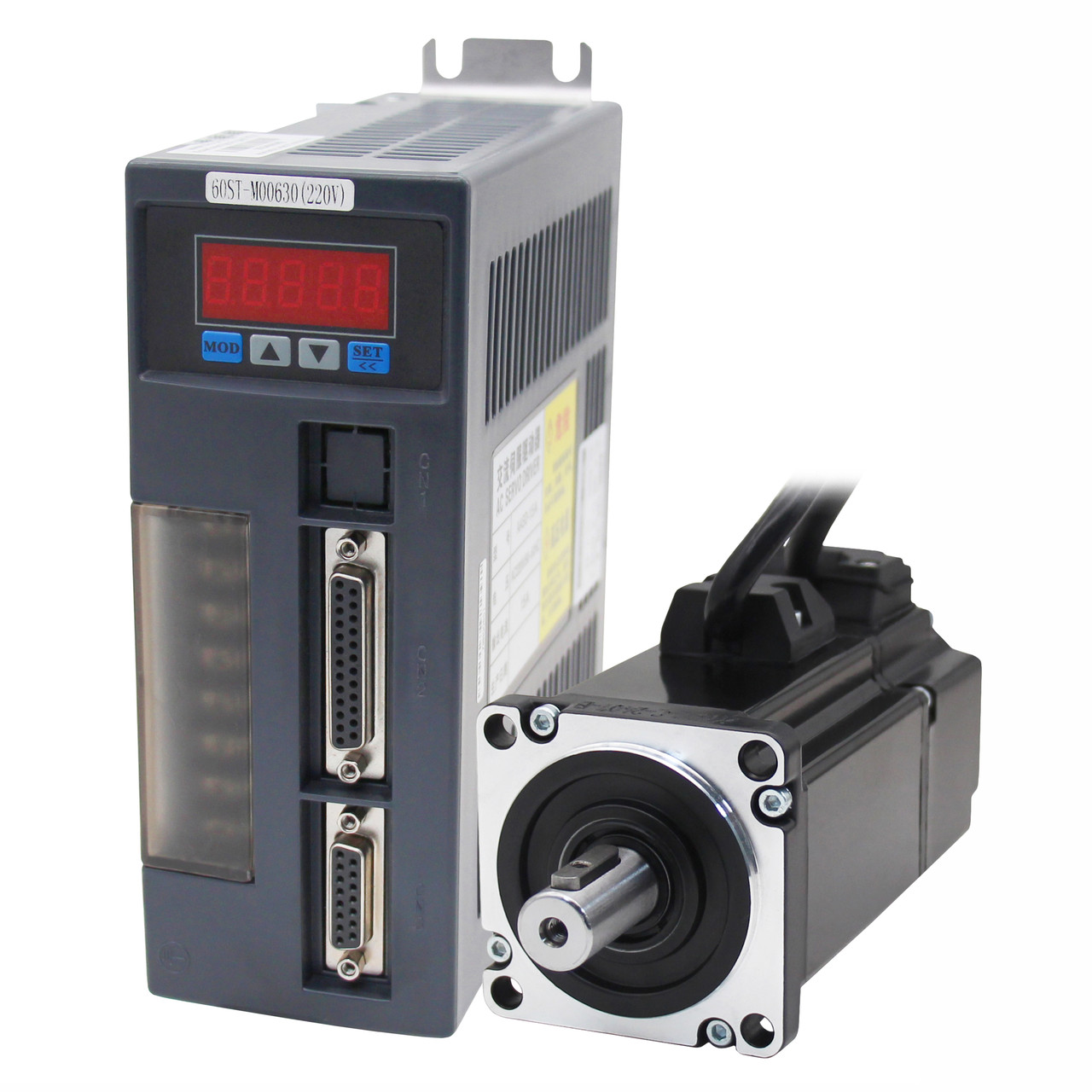

Комплектний сервопривід серводвигун 60ST-M00630LB і серводрайвер AASD-15A, 0.2kW, 0.637Nm, 220V

Опис
Характеристики
Інформація для замовлення
Комплект из сервомотора, серводрайвера

Даний комплект складається з сервомотора 60ST-M00630LB, серводрайвера AASD-15A і кабелів для підключення.Система є готовим рішенням для керування віссю верстата з ЧПУ.

Область застосування: обладнання для фрезерування, друкарське обладнання, пакувальне обладнання, харчова промисловість та виробництво напоїв, текстильна промисловість, пресове штампувальне обладнання, автомобільна промисловість та інше.



Серводвигун 60ST-M00630LB

Розшифрування маркування:

60ST - синусоїдальний постійний магніт із синхронним серводвигуном змінного струму. Розмір фланця 60 мм

М - тип енкодера (М означає фотоелектричний)

06 - номінальний момент обертання (~0.6 Нм)

3 - номінальна швидкість (~3000 об/хв)



60ST-M00630LB  - синхронний серводвигун змінного струму із встановленим на вал датчиком кута повороту, призначений для робіт, які вимагають високої точності, швидкості і низького рівня шуму. Двигун такого типу вимагає використання редуктора, оскільки має не жорстку фіксацію ротора ("плаваючий" ротор).

Для максимальної ефективності роботи сервомотора спільно з ним використовується серводрайвер моделі AASD-15A.



Переваги сервомотора:

  • Високий крутний момент
  • Стабільність крутного моменту
  • Точність позиціювання
  • Наявність датчика кута повороту
  • Повна відсутність вібрації
  • Швидкий розгін та гальмування
  • Висока потужність при невеликих розмірах



Технічні характеристики Серводвигуна:

Модель: 60ST-M00630LB

Номінальна потужність: 0.2 кВт

Номінальна напруга: 220 В

Номінальний струм: 1.2 А

Номінальна швидкість: 3000 об/хв

Номінальний крутний момент: 0.637 Нм

Піковий крутний момент: 1.91 Нм

Постійна напруга: 32.4 В/1000 об/хв

Опір: 6.8 Ом

Індуктивність: 30 мГн

Роздільна здатність енкодера: 2500 PPR

Клас ізоляції: Клас B (130°C)

Ступінь захисту: IP65

Робоча температура: 0…+55°C

Вологість довкілля: < 90% (без конденсату)





Серводрайвер AASD-15A

AASD-15A - сервопідсилювач, який призначений для управління серводвигуном 60ST-M00630LB. Ця модель серводрайвера підтримує максимально точне положення валу, яке задається контролером.Для управління напрямом і кроком обертання двигуна можна використовувати не тільки контролер, але і генератор імпульсів, який необхідно підключити в порт CN2 драйвера наступним чином:

Контакт 3: PP+ (STEP+) +5V

Контакт 14: PP- (STEP-) -5V

Контакт 4: PD+ (DIR+) +5V

Контакт 5: PD- (DIR-) -5V

Метод управління: синусоїдальне управління IGBT PWM

Режими управління:

  • Контроль за положенням
  • Контроль швидкості
  • Контроль положення/швидкості



Технічні характеристики серводрайвера:

Модель: AASD-15A

Номінальна потужність: 0.2 кВт

Напруга: 220 В

Піковий струм: 15 А

Робоча температура: 0…+55 °C

Температура зберігання: -20°C...+80°C

Вологість довкілля: < 90% (Без конденсату)



Більш детальну інструкцію дивіться у вкладці "СПЕЦИФІКАЦІЇ"
Увага! У даній моделі відсутній сигнальний порт CN1
Комплект постачання
  • Сервомотор 60ST-M00630LB (1 шт.)
  • Серводрайвер AASD-15A(1 шт.)
  • Кабель енкодера 3 м (1 шт.)
  • Силовий кабель 3 м (1 шт.)
  • 25 - контактний роз'єм типа "тато" (1 шт.)
  • Мануал (англ.)
До цього комплекту у нас можна придбати

КонтролериКонтроллер ЧПУ на 3 оси 3.5А CNC RED, фото 2



 Дивіться всі наші оголошення

Основні
Країна виробникКитай
Кількість фаз1
Напруга220 В
Тип зворотного зв'язкуЕнкодер
Максимальна частота обертання валу3000 об/хв
Номінальний струм1.2 А
Споживана потужність200 Вт
Функції регулюванняЧастоти обертання
Ступінь захисту IP65
СтанНовий
Додаткові характеристики
Мінімальна робоча температура0 град.
Максимальна робоча температура55 град.
Габаритні розміри
Діаметр фланця60 мм
Діаметр вала14 мм
Технічні характеристики серводвигуна
Потужність0.2 кВт
Номінальна напруга220 В
Номінальна швидкість3000 об/хв
Номінальний крутний момент0.637 Нм
Піковий крутний момент1.91 Нм
Постійна напруги32.4 В/1000 об./хв
Опір6.8 Ом
Індуктивність30 мГн
Дозвіл енкодера2500 PPR
Клас ізоляціїКлас B (130°C)
Ступінь захистуIP65
Технічні характеристики серводрайвера
МодельAASD-15A
Номінальна потужність0.2 кВт
Напруга живлення220 В
Піковий струм15 А
Робоча температура0…+55 °C
Температура зберігання-20°C...+80°C
Вологість навколишнього середовища< 90% (Без конденсату)
Вага
Вага комплекту3.25 кг
