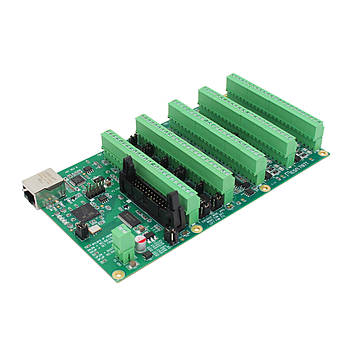

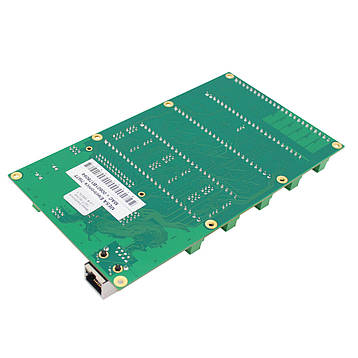

Контролер MESA 7I97T

Опис
Характеристики
Специфікація
Інформація для замовлення
Контролер MESA 7I97T — плата управління рухом з підключенням по Ethernet, призначена для підключення до 6 осей аналогових сервоприводів і включає зворотний зв'язок енкодера для кожної осі. 7I97T має 6 аналогових виходів +-10V і 6 виходів включення приводу. 7I97T також має 16 ізольованих входів та 6 ізольованих виходів для загального використання введення-виведення. 6 високошвидкісних інтерфейсів енкодера забезпечують зворотний зв'язок осей та синхронізований рух шпинделя. Також передбачені послідовні порти розширення RS-422/RS-485 та паралельний порт розширення. Енкодери можуть використовуватись з TTL або диференціальним входом.
16 ізольованих входів призначені для загального використання керування, включаючи кінцеві вимикачі та входи панелі керування. Входи працюють з напругою від 3V до 36V постійного струму і можуть мати позитивний або негативний загальний провід для додатків з джерелом або стоком входів. 8 входів можуть використовуватись для підтримки до 4 квадратурних MPG.
Шість ізольованих виходів 36V 2A дозволяють використовувати комбінації стік-джерело та поєднання двох джерел. Інтерфейс RS-422/RS-485 призначений для розширення введення-виведення через дочірню плату послідовного введення-виведення. На додаток до вбудованого вводу-виводу, роз'єм розширення FPGA, сумісний з 25-контактними дочірніми платами Mesa або стандартними платами паралельного порту, забезпечує практично необмежені можливості вводу-виводу, включаючи додаткові входи квадратурного або абсолютного енкодера, виходи step/dir або PW і розширення польового введення-виведення до сотень точок введення-виведення. Вся польова проводка закінчується гвинтовими клемними колодками 3.5 мм. 7i97T працює від одного джерела живлення 5V. 7I97T є оновленням 7I97 з більшим FPGA.



Характеристики:

Модель: 7I97T

Мікросхема: Efinix T20F256C4

Кількість осей управління: до 6

Тип приводу: кроковий або сервопривід з енкодером

Кількість входів: 16

Кількість виходів: 6

Частота імпульсу кроку: до 3 MHz

Інтерфейси підключення: 26-контактний роз'єм, RS-422 / RS-485

Напруги живлення: 5V

Габаритні розміри: 7х4"

Температура навколишнього середовища: 0...+70 °C

Вага: 340 г



Розташування роз'ємів:

Габаритні розміри (inch):

Комплект постачання
  • Контролер MESA 7I97T (1 шт)

Щоб скористатися перевагами контролера MESA 7I97T, необхідно встановити актуальну версію прошивки.

Прошивка для контролера MESA 7I97T  - скачати

Важливо!

Виробник залишає за собою право вносити зміни в конструкцію виробу, які не погіршують його якість, без попереднього повідомлення покупця.

Зовнішній вигляд товару може трохи відрізнятися від фотографій на сайті. Розбіжність зовнішнього вигляду не є показником неналежної якості пристрою.

Інформація на сайті є актуальною на момент її опублікування!



Дивіться всі наші оголошення

Основні
ВиробникMESA
Країна виробникСША
Інтерфейс для підключення зовнішніх пристроївRS485, RS422
Технічні характеристики
Мінімальна робоча температура0 град.
Максимальна робоча температура70 град.
Основні
Модель7I97T
МікросхемаEfinix T20F256C4
Кількість осей управліннядо 6
Тип приводушаговый или сервопривод с энкодером
Кількість входів16
Кількість виходів6
Частота імпульсу крокудо 3 MHz
Напруга живлення5V
Габаритні розміри7х4"
Вага340 г
