КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК

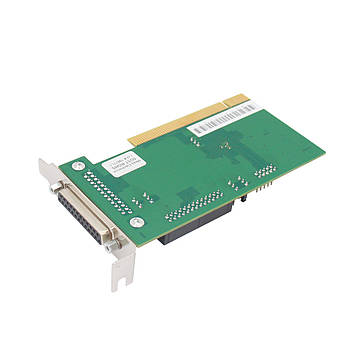

Контролер MESA 5I25T, фото 3

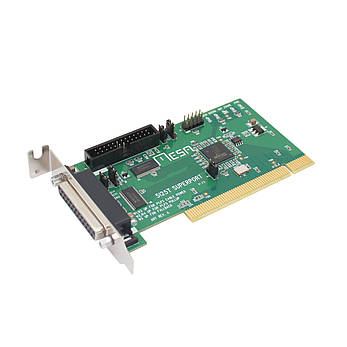

Контролер MESA 5I25T, фото 1
Контролер MESA 5I25T, фото 4
Контролер MESA 5I25T, фото 5

Контролер MESA 5I25T

Опис
Характеристики
Специфікація
Інформація для замовлення

MESA 5I25Tнедорога, універсальна, програмована плата вводу-виводу на базі FPGA для шини PCI. 5I25T - це низькопрофільна плата PCI, яка використовує стандартні виходи та роз'єми паралельного порту для сумісності з більшістю плат управління рухом з паралельним портом / комутаційних плат ЧПК / багатоосьових крокових двигунів, що дозволяє підвищити продуктивність управління рухом, зберігаючи надійний інтерфейс PCI у реальному часі. На відміну від паралельного порту, який замінює 5I25, кожен біт вводу-виводу має індивідуально програмований напрямок та функцію. 5I25T забезпечує 34 біта вводу-виводу (17 на роз'єм). Всі біти вводу-виводу допускають напругу 5V і мають підтягуючі або знижуючі резистори. Опція джерела живлення дозволяє 5I25T подавати живлення 5V на комутаційні плати, якщо це потрібно. Живлення 5V захищене PTC. Модулі прошивки надаються для апаратної генерації кроків, підрахунку квадратурного енкодера, генерації ШІМ, цифрового введення-виводу, віддаленого введення-виводу Smart Serial, інтерфейсів BISS, SSI, SPI, UART та багато іншого. Доступні конфігурації, сумісні із звичайними платами комутації та багатоосьовими кроковими двигунами, такими як Gecko G540. Всі прошивки керування рухом мають відкритий вихідний код і легко модифікуються для підтримки нових або різних поєднань функцій.

В даний час від Mesa є дев'ять плат комутації, сумісних з 5I25T, від 7I74 до 7I89. 7I76 - це орієнтована на крок/напрямок плата комутації з 5 осями буферизованих виходів крок/напрямок, одним входом енкодера шпинделя, одним ізольованим аналоговим виходом швидкості шпинделя 0-10V, а також ізольованими виходами напрямку та включення, одним портом розширення RS2 ізольованими входами 5-32V та 16 ізольованими виходами 5-32V 300mA. 7I77 - це аналоговий сервоінтерфейс з 6 входами енкодера, 6 аналоговими виходами +-10V, одним портом розширення RS-422, 32 ізольованими входами 5-32V та 16 ізольованими виходами 5-32V 300mA. 5I25T підтримує дві комутаційні плати, наприклад, конфігурація крок/напрямок осей 10 або конфігурація аналогового сервоприводу 12 осей можливі з однією 5I25T і двома комутаційними платами Mesa.



Характеристики:

Тип характеристики Мінімум Максимум Примітка
Електроживлення 3.3V 3.0V 3.6V PCI поставляється 3.3V
Електроживлення 5V 4.5V 5.5V PCI поставляється 5V
Споживана потужність 3.3V - 250mA Залежить від конфігурації FPGA
Струм на роз'ємах введення/виводу - 1000mA
Діапазон температури -40°C 85°C -

Модель: 5I25T

Тип плати: материнська

Операційні системи, що підтримуються: Linux, Windows

Інтерфейс підключення: PCI

Інтерфейс для підключення зовнішніх пристроїв: LPT

Мікросхема: Efinix T20F256C4

Напруги живлення: 5V

Розміри: 5x3x1.5 in

Вага: 200 г



Розташування роз'ємів:



Комплект постачання
  • Контролер MESA 5I25T (1 шт)

Щоб скористатися перевагами контролера MESA 5I25T, необхідно встановити актуальну версію прошивки.

Прошивка для контролера MESA 5I25T - скачати

Важливо!

Виробник залишає за собою право вносити зміни в конструкцію виробу, які не погіршують його якість, без попереднього повідомлення покупця.

Зовнішній вигляд товару може трохи відрізнятися від фотографій на сайті. Розбіжність зовнішнього вигляду не є показником неналежної якості пристрою.

Інформація на сайті є актуальною на момент її опублікування!



Дивіться всі наші оголошення

Основні
ВиробникMESA
Країна виробникСША
Тип монтажуНа плату
Гарантійний термін3 міс
Технічні характеристики
Напруга5 В
Мінімальна робоча температура-40 град.
Максимальна робоча температура85 град.
Основні
Інтерфейс підключення контролераPCI
Модель5I25T
Підтримувані операційні системиLinux, Windows
Тип платиматеринська
Інтерфейс для підключення зовнішніх пристроївLPT
Вага200 г
Розміри5x3x1.5 in
  • Ціна: 3 762 ₴
  • Немає в наявності
  • Код: 05-108

3 762 ₴
