Пневматичний затискний поворотний циліндр ACK25x90-R

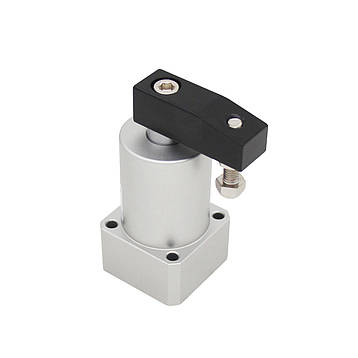

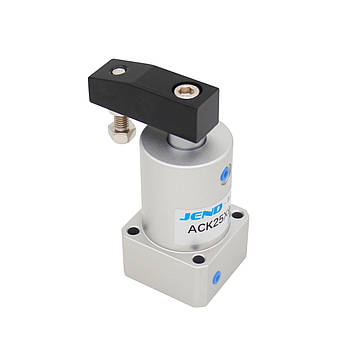

Поворотний пневмоциліндр ACK25x90-R

Пневмоциліндри являють собою пристрої, розроблені для ефективного перетворення енергії, зосередженої в стиснутому повітрі, у лінійний рух штока. Принцип роботи заключається в подачі стисненого повітря в один з отворів циліндра, тоді як інший отвір з'єднаний з атмосферою. Цей механізм дозволяє поршням у поєднанні зі штоком здійснювати переміщення, створюючи чималі штовхальні або тривалі зусилля.

Пневмоциліндр серії ACK — це важільний затискний пневмоциліндр подвійної дії з поворотною ручкою, яка під час стиснення й розтискання повертається на 90 градусів. Застосовується цей механізм в автоматизованих виробничих процесах, зокрема в складальних лініях, маніпуляторах та інших пристроях, де потрібна механічна дія під керуванням стисненого повітря. Він складається з циліндричного корпусу, всередині якого переміщається поршень під дією стисненого повітря. Важіль, прикріплений до поршня, під час стиснення повертається за годинниковою стрілкою й транслює цей рух на інші механічні елементи системи.

Даний циліндр обладнаний внутрішньою анодованою поверхнею та спеціальним пластичним синтетичним мастилом, що забезпечує ефективну роботу навіть під час використання стисненого повітря без додаткового мастила.

Характеристики:

Виробник: Jend

Модель: ACK25x90-R

Діаметр поршня: 25 мм

Діаметр штока: 14 мм

Хід поршня: 26 мм

Кут повороту: 90°

Допуск кута повороту: ±1.5°

Різь для кріплення фітинга: M5x0.8

Діаметр отвору для кріплення: 4.5 мм

Принцип дії: двосторонній

Робоче середовище: повітря

Робочий тиск: 0.15 - 1.0 МПа

Максимальний витримуваний тиск: 1.5 МПа

Швидкість ходу: 50~200 мм/с

Робоча температура: -20 - 80 °С

Вага: 310 г
