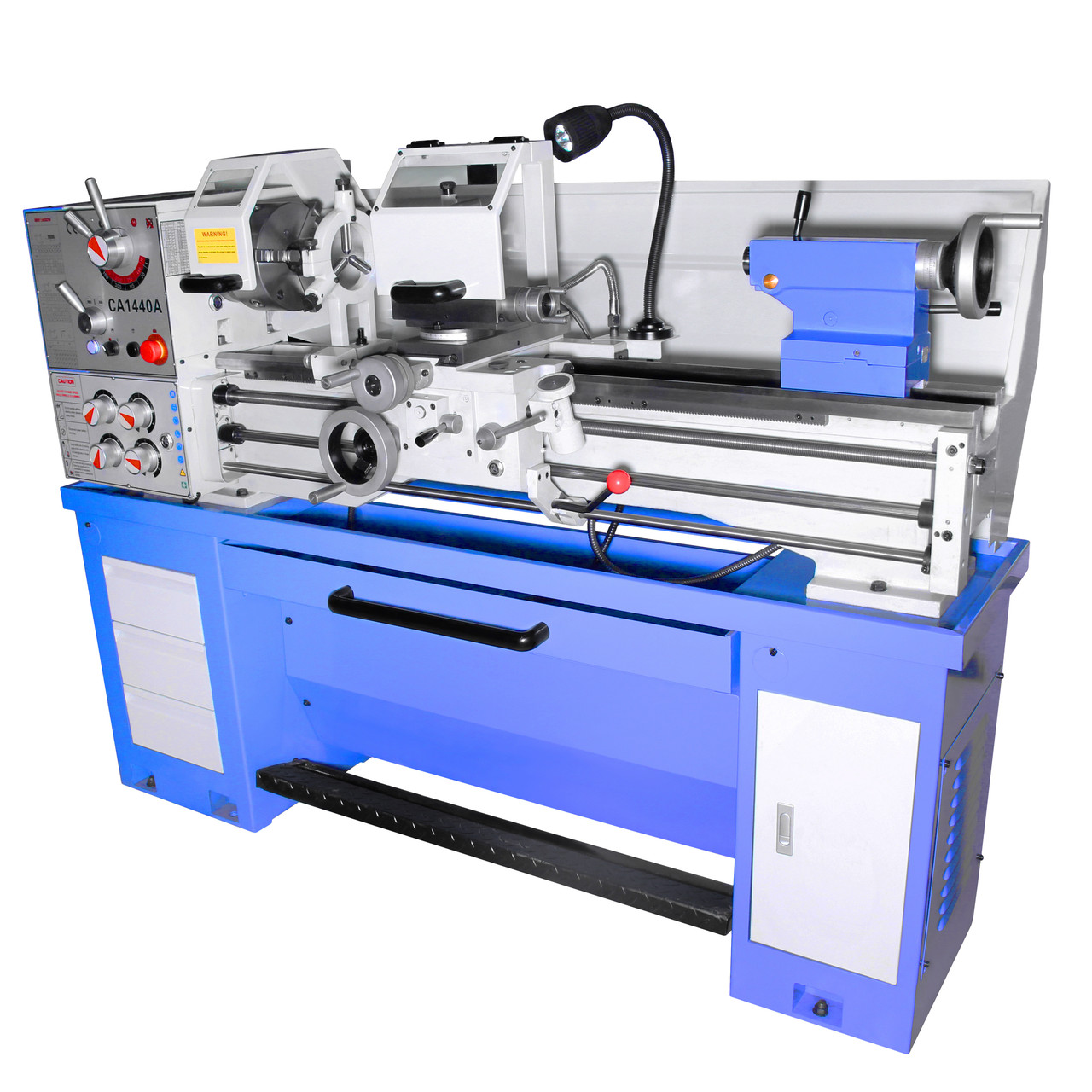

Токарний верстат по металу CA1440A 2.0 кВт, металообробний настільний токарно-гвинторізний верстат (К2)

Промисловий токарний верстат по металу CA1440A 2.0 кВт, металообробний настільний токарно-гвинторізний верстат, великий універсальний токарний верстат з автоматичною подачею

CA1440A - промисловий настільний токарно-гвинторізний верстат з максимальним діаметром обробки над станиною 360 мм та відстанню між центрами 1000 мм, який призначений для роботи із заготовками зі сталі, чавуну та сплавів кольорових металів.

За допомогою даної моделі можна з легкістю здійснювати точну обробку за рахунок автоматичної поздовжньої і поперечної подач, а також проводити нарізку метричної і дюймової різьблення. Швидкість подачі та крок різьблення регулюється за допомогою рукояток згідно з інформацією в таблицях розміщених на панелі пристрою. Додатково для зручності нарізування різьблення верстат оснащений 12-позиційним різьбовказівником.

У передній бабці встановлений шпиндельний мотор, який за допомогою токарного патрона передає крутний момент оброблюваної деталі. Швидкість його обертання регулюється в діапазоні 70-2000 об/хв за допомогою 8-ступінчастої коробки передач, побудованої на базі зносостійких металевих зубчастих коліс. Для обробки довгих заготовок у шпинделі передбачено наскрізний отвір діаметром 52 мм. Рухомий і нерухомий люнети, які входять у комплект поставки, використовуються як опори для виключення прогину довгих і масивних заготовок. На іншому кінці станини встановлена ​​підтримуюча задня бабка. Вона, як і поздовжній супорт, переміщається за V-подібним і плоским шліфованим напрямним.

Над токарним патроном є захисний екран із встановленим кінцевим вимикачем, який спрацьовує (зупиняє обертання шпинделя) одразу після підняття кришки. Також заблокувати обертання шпинделя можна за допомогою гальмівної педалі. Всі рухомі частини верстата оснащені тавотницями.

У різцетримач одночасно можна встановити до 4-х різців, що суттєво полегшує та прискорює процес роботи. Для зручностей нарізування конусів на верстаті передбачено поворот верхніх поздовжніх санок в діапазоні 0-50 °. Модель CA1440A обладнана системою подачі СОЖ, а також лампою освітлення робочого місця.

За рахунок масивної чавунної станини, пристрій має жорстку конструкцію та низькі показники вібрації.

Електроживлення верстата здійснюється від трифазної мережі змінного струму напругою 380 В та частотою 50 Гц.

Особливості:

• Висока точність обробки

• Жорстка конструкція за рахунок литої чавунної станини

• Автоматична поздовжня та поперечна подачі

• Великий діапазон нарізування метричних та дюймових різьблень

• Різьбовказівник для точного влучення інструменту у виток різьблення

• Праве/ліве обертання шпинделя з 8 швидкостями

• Металеві шестерні у коробках передач

• Наскрізний отвір шпинделя для обробки довгих заготовок

• Знімна частина на станині для встановлення патрона великого діаметру

• Поворот верхньої частини супорту для обробки конічних поверхонь

• Чотирьохпозиційний різцетримач

• Задня бабка з можливістю поперечного зміщення осі

• Потужний асинхронний електродвигун

• Система подачі ЗОР

• Захисний екран з кінцевим вимикачем над токарним патроном

• Педаль зупинки обертання шпинделя

• Лімби на маховиках переміщень

• Лампа освітлення робочої зони

• Інтуїтивно зрозуміла та зручна ергономіка управління

• Простота в експлуатації та обслуговуванні

Види обробки: заточування інструментів, шліфування деталей, накатка метричних і дюймових різьблень, внутрішня і зовнішня обробка конічних і циліндричних поверхень тощо.

Оброблювані матеріали: сталь, чавун, кольорові метали

Область використання: індивідуальне виробництво (вдома), навчальні заклади, майстерні, заводи і т. п.

Характеристики:

Модель: CA1440A

Електроживлення: 3 фази, 380 В (змінний струм) / 50 Гц

Потужність електродвигуна: 2.0 кВт

Швидкість обертання електродвигуна: 1390 об/хв

Максимальний діаметр заготовки оброблюваної над станиною: 360 мм.

Максимальний діаметр заготовки оброблюваної над супортом: 224 мм

Висота центрів над станиною: 180 мм

Висота станини: 302 мм

Ширина станини: 188 мм

Відстань між двома центрами: 1000 мм

Максимальне переміщення поперечних санок: 170 мм

Максимальне переміщення верхніх санок: 68 мм

Діапазон повороту верхніх санок: ±50°

Швидкість обертання токарного патрона: 70-2000 об/хв

Кількість швидкостей токарного патрона: 8

Конус отвору в токарному патроні: Морзе №6 (MT6)

Торець шпинделя: MT6

Діаметр отвору в токарному патроні: 52 мм

Токарний патрон: К11-200/D5 (3-х кулачковий) / К72-200/D5 (4-х кулачковий)

Крок метричного різьблення: 0.4-7 мм

Крок дюймового різьблення: 4-56 TPI

Діапазон автоматичної поздовжньої подачі: 0.052-0.392 мм/об.

Діапазон автоматичної поперечної подачі: 0.014-0.380 мм/об

Конус пінолі задньої бабки: Морзе №4 (MT4)

Діаметр пінолі задньої бабки: 32 мм

Хід пінолі задньої бабки: 100 мм

Поперечне переміщення задньої бабки: ±10 мм

Максимальна кількість різців у різцетримачі: 4 шт.

Розмір установочного місця під інструмент: 16х16 мм

Ціна поділу шкали лімба на супорті: 0.15 мм

Ціна розподілу шкали лімба на поперечних санках: 0.04 мм (0.002")

Ціна розподілу шкали лімба на верхніх санках: 0.025 мм (0.001")

Ціна поділу шкали лімба пінолі задньої бабки: 0.02 мм (0.001")

Матеріал станини: чавун

Потужність насоса подачі ЗОР: 40 Вт

Продуктивність насоса подачі ЗОР: 12 л/хв.

Габаритні розміри верстата: 1870х730х1350 мм

Вага: ~540 кг

• Токарний верстат CA1440A (разом з компонентами зображеними на основних фото)

• Набір додаткових зубчастих колес (8 шт.)

• 4-х кулачковий токарний патрон із незалежним переміщенням кулачків К72-200/D5 (комплект)

• Планшайба токарна 300 мм (для заготовок, які не можна закріпити в токарному патроні)

• Рухомий люнет

• Нерухомий люнет

• Резервуар з насосом подачі ЗОР

• Центр обертання МТ4

• Упорний центр МТ4

• Перехідний конус в отвір шпинделя під MT4

• Ключ та зворотні кулачки для токарного патрона К11-200/D5

• Ключ для різцетримача

• Набір ключів (шестигранники, ріжкові)

• Маслянка важільна
