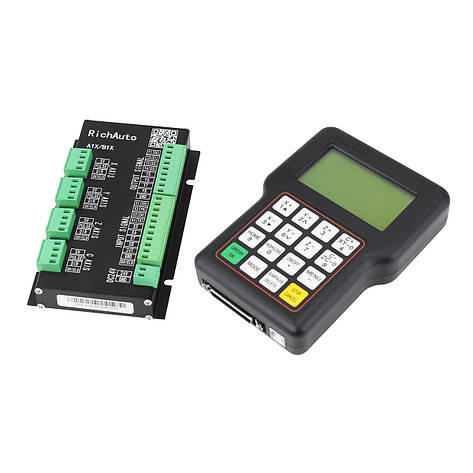

DSP контролер RichAuto-A18 для фрезерного верстата на 4 координати
Пульт управління RichAuto A18 для фрезера
Контролер RichAuto A18 являє собою систему ЧПК для управління рухом, розроблену на базі DSP процесора. Широко застосовується на фрезерно-гравіювальних верстатах, верстатах для лазерного, плазмового та газоплазмового різання, а також на інших видах обладнання. На відміну від моделі RichAuto A11, DSP пульт моделі A18 здатний керувати верстатом по чотирьох осях.
Контролер повністю автономен і не вимагає підключення до комп'ютера для роботи. Підтримує стандартний G-код, команди формату PLT, а також сумісний з більшістю автоматизованих систем технологічної підготовки виробництва, таких як Type, ArtCam, UG, Pro/E, MasterCAM, Cimatron, Wentai та іншими.
Контролер має захист від відключення живлення. При короткочасному збої живлення система автоматично збереже поточні оброблені дані (назва файлу, поточний номер рядка, швидкість обробки, швидкість обертання шпинделя). При відновленні подачі живлення до верстата система автоматично запросить у користувача відновлення обробки з моменту вимкнення подачі електроенергії.
RichAuto A18 відрізняється зручною формою та невеликим розміром. Має рідкокристалічний дисплей та 16-кнопкову клавіатуру (кожна кнопка виконує одну або більше функцій при різних робочих режимах), інтуїтивне та гнучке керування. Мова інтерфейсу англійська чи китайська.
Характеристики:
Процесор: DSP
Об'єм вбудованої пам'яті: 512 MB
Напруга живлення: 24V DC
Максимальна частота імпульса: 1 МГц
Комунікаційний порт: U-диск
Кількість осей: 4
Система привода: кроковий/серводвигун
Мінімальна вхідна одиниця: 0.001 мм
Ручний режим: безперервний/покроковий/на обрану відстань
Метод інтерполяції: ліния/дуга/сплайн
Додаткові функції: захист від збою живлення, функція обробки точки зупинки
Екран: РК-дисплей 128x64 пікселів
Мови: англійська, китайська
Вага комплекту: 1 кг
Контролер RichAuto включає роботу з одиночним і комбінованим натисканням кнопок.
Одиночне натискання: натискання однією кнопкою пульта.
Комбіноване натискання: одночасне натискання двох кнопок для доступу до додаткових функцій.
Послідовність управління: натиснути одну головну функціональну кнопку і водночас натиснути другу кнопку, потім відпустити обидві кнопки одночасно реалізації функції.
Кнопки управління:
Список комбінованих команд:
| № | Комбінація кнопок | Команда |
| 1 |
|
Перемикання між системами координат. 0 для механічної системи координат, 1-9 для робочих систем координат |
| 2 |
|
Запуск автоматичного налаштування інструменту осі Z |
| 3 |
|
Запуск обробки після переривання обробки зі збереженої позиції (використовуються кнопки 1-8) |
| 4 |
|
Запуск режимів додаткових функцій обробки |
| 5 |
|
Зміна швидкостей обертання шпинделя у ручному режимі переміщення |
| 6 |
|
Повторити останню призначену команду |
| 7 |
|
Керування верстатом через режим параметрів координат |
| 8 |
|
Оновлення системи |
+ цифрові кнопки
Список одиничних команд:
|
№ |
Кнопка | Команда |
| 1 |
|
Позитивний рух осі X; у меню - "Вгору", введення цифри 1 |
| 2 |
|
Позитивний рух осі Y, збільшення швидкості обробки, зміна значення параметра в меню, введення цифри 2 |
| 3 |
|
Позитивний рух осі Z, введення цифри 3, збільшення швидкості обертання шпинделя в процесі виконання програми |
| 4 |
|
Встановлення нульової точки осей X, Y, позитивний рух осі С, введення цифри 4 |
| 5 |
|
Негативний рух по осі X, меню - "Вниз", введення цифри 5 |
| 6 |
|
Негативний рух по осі Y, уповільнення швидкості різання, введення цифри 6 змінює значення у вибраному пункті меню |
| 7 |
|
Негативний рух осі Z, введення цифри 7, зменшення швидкості обертання шпинделя в процесі виконання програми |
| 8 |
|
Переведення різця в початкове положення осі Z, негативний рух осі С, введення цифри 8 |
| 9 |
|
Переведення інструмента в початкове положення по всіх осях, введення цифри 9 |
| 10 |
|
Режим ручного переміщення, перемикання між високою та низькою швидкістю, введення цифри 0, перемикання між робочою та механічною системою координат при роботі в автоматичному режимі |
| 11 |
|
Запуск/зупинка шпинделя, введення десяткової точки |
| 12 |
|
Запуск меню, введення символу "-", перевірка статусу виконання операції |
| 13 |
|
Переведення інструмента в робоче положення по всіх осях, підтвердження виконання переміщення/введення/управління |
| 14 |
|
Ручний режим переміщення: безперервне переміщення, покрокове переміщення, переміщення на вибрану відстань |
| 15 |
|
Запуск/пауза/видалення неправильно введених символів |
| 16 |
|
Регулювання параметрів високої/низкої швидкості, зупинка процесу обробки/вибір функції, скасування операцій введення даних та дій |
Роз'єми плати управління:
Роз'єми для підключення:
Важливо!
Виробник залишає за собою право вносити зміни в конструкцію виробу, які не погіршують його якість, без попереднього повідомлення покупця
Зовнішній вигляд товару може трохи відрізнятися від фотографій на сайті. Розбіжність зовнішнього вигляду не є показником неналежної якості пристрою
Інформація на сайті є актуальною на момент її публікації!
- Контролер RichAuto-A18
- Плата управління
- З'єднувальний кабель 50-ти контактний
- USB кабель
Дивіться всі наші оголошення:
- Каталог товарів
- Контролери
- Крокові двигуни
- Драйвери крокового двигуна
- Блоки живлення
- Шпинделі
- Інвертори
- Серводвигуни із серводрайверами
- Драйвери та крокові двигуни з енкодером
- Верстати з ЧПК
- Пульти ручного керування та DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- КГП
- Лінійні направляючі
- Лінійні підшипники
- Гнучкі муфти
- Гнучкий кабель канал (кабелеукладач)
- Затискні цанги, гайки ER
- Поворотні осі
- Алюмінієвий профіль
- Ремінний привід
- Рейковий привід
- Регулятори висоти різака THC (torch height control)
| Основні | |
|---|---|
| Країна виробник | Китай |
| Тип управління | Автоматичне/Ручне |
| Мова інтерфейсу | Китайський, Англійська |
| Тип монтажу | Поверхневий |
| Інтерфейс для підключення зовнішніх пристроїв | USB |
| Захист паролем | Так |
| Вбудований годинник | Ні |
| Підключення модулів розширення | Так |
| Вага | 1 кг |
| Гарантійний термін | 3 міс |
| Стан | Новий |
| Технічні характеристики | |
| Кількість аналогових входів | 3 |
| Кількість аналогових виходів | 3 |
| Матеріал корпусу | Пластик, Алюміній |
| Тип живлення | USB-порт комп'ютера |
| Дисплей | |
| Відтворення кольорів РК дисплею | Монохромна |
| Користувальницькі характеристики | |
| Роздільна здатність екрану | 128х64 |
| Час безперервної роботи | 100 |
| Напруга живлення | 24.0 В |
| Обсяг оперативної пам'яті | 512 MB |
| Кількість осей | 4 |
| Процесор | DSP |
| Додаткові функції | захист від збою живлення, функція оброблення точки зупинки |
| Максимальна частота імпульсу | 1 МГц |
| Комунікаційний порт | U-диск |
| Система приводу | кроковий/серводвигун |
| Мінімальна вхідна одиниця | 0.001 мм |
| Ручний режим | безперервний/покроковий/на обрану відстань |
| Метод інтерполяції | лінія/дуга/сплайн |
