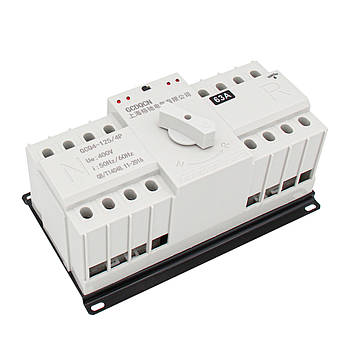

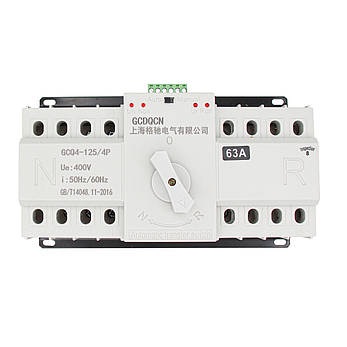

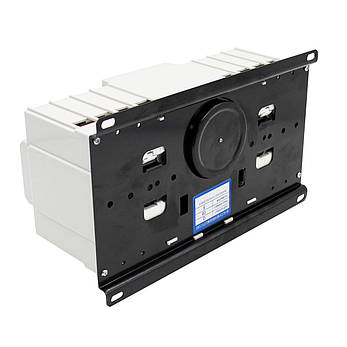

Перемикач резервного живлення автоматичний ATS GCQ-125/4P 400V 63A

Автомат введення резерву ATS GCQ4-125/4P 400V 63A

Пристрій для перемикання між основною та резервною лініями живлення. Підходить для трифазної чотирипровідної мережі з частотою змінного струму 50 Гц або 60 Гц, номінальною напругою 400V і струмом 63A. Для під'єднання кабелів використовуються клеми. Автоматичний перемикач, у разі втрати напруги на основному джерелі живлення, перемикає пристрій на резервне джерело живлення. Коли на основному джерелі живлення з'являється напруга, контролер без затримок перемикається на нього. На корпусі є ручка для ручного перемикання джерел живлення. Для ручного вибору мережі потрібно перевести чорний перемикач у ручний режим.

Перемикач живлення має функції захисту від короткого замикання та перевантаження. Підходить для ліній електроживлення в офісних будівлях, торгових центрах, лікарнях, висотних, промислових будівлях і для домашнього використання.

Пристрій відповідає стандарту GB/T14048.11-2016.

Нормальні умови роботи та умови монтажу:
1. Висота місця установки не перевищує 2000 м.
2. Верхня межа температури навколишнього повітря не вище 40 С, середньодобове значення температури навколишнього середовища не вище +35, нижня межа не нижче -5
3. Відносна вологість атмосфери не перевищує 50% при температурі навколишнього повітря +40 с. За нижчих температур можливе підвищення вологості. Слід враховувати, що зміна температури призведе до утворення конденсату на поверхні виробу.
4. Середовище НЕ є вибухонебезпечним, НЕ містить газу або пилу, достатнього для корозії та пошкодження ізоляції.
5. Місця без значного струсу, удару чи вібрації.

 Характеристики:

• Модель: GCQ4-125/4Р 63А

• Номінальна напруга: 400V AC

• Номінальний струм: 63A

• Номінальна частота: 50/60Hz

• Витримувана імпульсна напруга: 8kV

• Номінальна напруга керування: 230V AC

• Номінальна вмикаюча здатність короткого замикання: 7,5 kA

• Правильний робочий стан: 85% US-110% us

• Номінальна напруга ізоляції: 690V/50Hz

• Кількість полюсів: 4 (3 фази + нуль)

• Швидкість перемикання: ≤3 с

• Категорія використання: AC-33iB

• Індикація: світлова

• Температура довкілля: -5°C...+40°C

• Габаритні розміри: 225*135*110 мм

• Вага: 1500 г

Схема підключення:

Складові частини перемикача:

• Автомат введення резерву GCQ4-125
