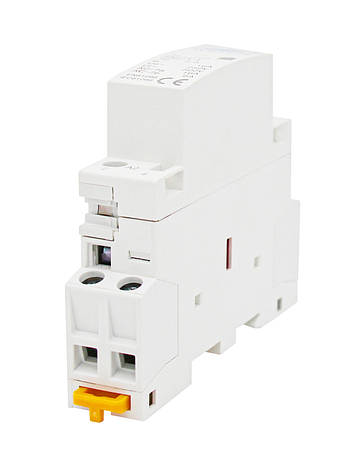

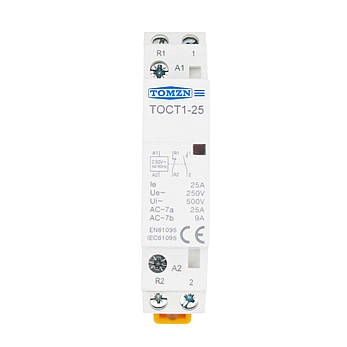

Контактор модульний змінного струму 2P 25А 1NO-1NC 220V TOCT1-25 TOMZN (TOCT1-25-AC-1NO-1NC)

Контактор змінного струму TOCT1-25-AC-1NO-1NC

Контактори є комутаційними пристроями і використовуються для замикання або розмикання електричних ланцюгів з високими струмами, використовуючи електричні ланцюги зі значно меншими рівнями потужності, ніж силові ланцюги. Основне призначення контакторів – управління (включення та вимкнення) електродвигунами, освітлювальними системами, електричними конденсаторами та промисловими електронагрівачами. На противагу автоматичним вимикачам та поворотним перемикачам контактори повинні вмикатися та вимикатися з досить високою частотою (до 1200 циклів на годину). Тому ці пристрої вимагають високої механічної та електричної міцності.
Здебільшого компонентами контактора є корпус, котушка, магнітопровід, пружини, силові та допоміжні контакти та затискачі.
Даний контактор змінного струму TOCT1-25-AC-1NO-1NC призначений для ланцюгів змінного струму частотою 50 Гц або 60 Гц з напругою 230 В. При використанні AC-7a номінальна робоча напруга до 230 В та номінальний робочий струм до 25 А. При використанні AC-7b – для використання в ланцюгах з номінальним робочим струмом до 9 А та здатністю відключення до 6 кА. Для дистанційного з'єднання чи роз'єднання ланцюгів.

 Інструкція з експлуатації:

1. Перед встановленням переконайтеся, що контактор підходить для використання та умов експлуатації.
2. Для встановлення зніміть компонент обмежувача ходу та встановіть контактор на надійну рейку. Якщо контактор згодом буде знято, підніміть компонент обмежувача ходу та закріпіть контактор на надійній рейці, щоб запобігти ослабленню та падінню компонента обмежувача ходу.

Примітка:

Переконайтеся, що вибрано правильний режим підключення
При підключенні затягніть гвинти

 Характеристики:

• Модель: TOCT1-25-AC-1NO-1NC

• Виробник: TOMZN

• Кількість замикаючих контактів: 1

• Кількість полюсів: 2

• Матеріал корпусу: термопластик

• Тип керуючого струму: змінний

• Номінальний струм: 25 А

• Номінальна напруга ізоляції (Ui): 500 V

• Номінальна напруга ізоляції (Ue): 230 V

• Тепловий безперервний струм (lth): 25 А

• Частота струму: 50/60 Hz

• Номінальний робочий струм (le):

  • AC-7a: 16A

  • AC-7b: 9А

• Номінальна робоча потужність (Pe):

  • AC-7a: 5,4 кВт

  • AC-7b: 1,2 кВт

• Комутаційна зносостійкість: 30000 циклів

• Робоча частота:

  • AC-7a: 1200 об/хв

  • AC-7b: 30 об/хв

• Підключення одного дроту: 1-4 мм.

• Підключення двох дротів: 1-4 мм.

• Напруга живлення (US) AC: 220/230 V

• Потужність котушки: 1,4 Вт.

• Розміри: 81х66х18 мм

• Вага: 120 г

• Тип контактів: 1NO-1NC

• Кількість розмикаючих контактів: 1

• Контактор змінного струму TOCT1-25-AC-1NO-1NC
