Диференціальний автоматичний вимикач TOMZN TPNL-32 С16
Дифавтомат TOMZN TPNL-32 С16
Диференціальний автоматичний вимикач – це прилад, що захищає людину та електрообладнання у разі короткого замикання та перевантаження по струму.
Коли пристрій підключено до диференціального автоматичного вимикача, у нормальному режимі роботи струм, що протікає через фазну лінію до пристрою, дорівнює струму, що протікає від нього до нейтральної лінії розетки. Таким чином, різниця між вхідним та вихідним струмами дорівнює нулю.
Але в ситуації, якщо ваш пристрій вийшов з ладу і частина струму від фази лінійного виходу тече через ваше тіло на землю (оскільки ви не ізольовані від землі). У цьому випадку струм, що протікає через нульовий провідник, менший за струм, що протікає через фазний провідник. Оскільки ця різниця не дорівнює нулю, розсіювач відкриває точку дотику та захищає вас від ураження електричним струмом.
TPNL-32 С16 використовується в однофазному ланцюгу змінного струму 50/60 Гц з номінальним робочим струмом 16A* та струмом витоку (IΔn) – 30 mA**, а номінальна напруга становить 220 V**
*значення струму, при якому пристрій може працювати безперервно
** значення струму витоку, що викликає спрацьовування пристрою
***значення напруги, при якому працює пристрій
Тимчасово-струмова характеристика – це показник, що визначає час увімкнення захисного пристрою на основі величини струму, що протікає щодо номінального струму пристрою. TPNL-32 С16 має тип "С", коли електромагнітний розщеплювач спрацьовує в межах від 5 до 10-кратного струму від номінального (5·In до 10·In)
Характеристики:
-
Модель: TPNL-32 С16
-
Виробник: TOMZN
-
Країна виробник: Китай
-
Номінальна напруга: 16 А
-
Номінальна сила струму: 220 V
-
Номінальний струм витоку: 30 mA
-
Кількість ліній: 2
-
Тип: С
-
Час спрацьовування: ≤0.1s
-
Поріг захисту від навантаження по мережі: 4 кВт
-
Струм короткого замикання: 4000 А
-
Розміри: 77х68х36 мм
-
Вага: 150 г

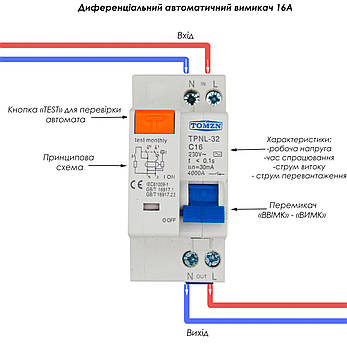

Схема підключення:
Важливо!
Зовнішній вигляд товару може трохи відрізнятися від фотографій на сайті. Розбіжність зовнішнього вигляду не є показником неналежної якості пристрою
Інформація на сайті є актуальною на момент її публікації!
- Диференціальний автоматичний вимикач TOMZN TPNL-32 С16
- Контролери
- Крокові двигуни
- Драйвери крокового двигуна
- Блоки живлення
- Шпинделі
- Інвертори
- Серводвигуни із серводрайверами
- Драйвери та крокові двигуни з енкодером
- Верстати з ЧПК
- Пульти ручного керування та DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- КГП
- Лінійні направляючі
- Лінійні підшипники
- Гнучкі муфти
- Гнучкий кабель канал (кабелеукладач)
- Затискні цанги, гайки ER
- Поворотні осі
- Алюмінієвий профіль
- Ремінний привід
- Рейковий привід
- Регулятори висоти різака THC (torch height control)
Основні | |
---|---|
Виробник | TOMZN |
Країна виробник | Китай |
Тип ПЗВ | Вимикач |
Максимальний перетин дроту | 6 кв. мм |
Ступінь захисту IP | 20 |
Комутаційна зносостійкість | 5000 циклів |
Механічна зносостійкість | 5000 циклів |
Мінімальна робоча температура | -30 град. |
Максимальна робоча температура | 60 град. |
Тип монтажу | На DIN рейку |
Вага | 0.15 кг |
Технічні характеристики | |
Номінальний струм | 16 А |
Частота струму | 60 Гц |
Номінальна робоча напруга змінного струму | 220 В |
Номінальний відключаючий диференціальний струм | 30 мА |
Номінальна вимикаюча здатність (Icn) | 16 А |
Кількість полюсів | 2 шт. |
Тип спрацьовування ПЗВ | Електромеханічний |
Час спрацьовування | 30 мс |
Часострумові характеристики | C |
Кількість модулів | 2 шт. |
Нейтраль | Так |
Габаритні розміри | |
Довжина | 68 мм |
Висота | 77 мм |
Ширина | 36 мм |
- Ціна: 268 ₴
- Немає в наявності
- Код: HP09-010
268 ₴
