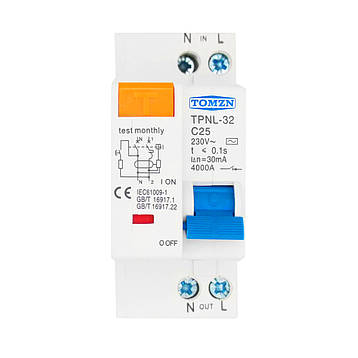

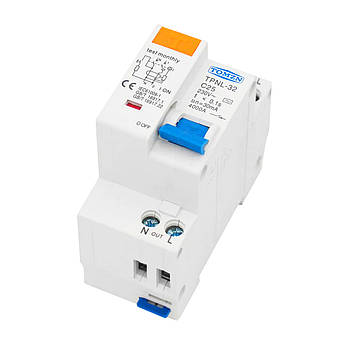

Диференціальний автоматичний вимикач (дифавтомат) TOMZN TPNL-32 С25

Дифавтомат TOMZN TPNL-32 С25

Диференціальний автоматичний вимикач – це прилад, що захищає людину та електрообладнання у разі короткого замикання та перевантаження по струму.
Коли пристрій підключено до диференціального автоматичного вимикача, у нормальному режимі роботи струм, що протікає через фазну лінію до пристрою, дорівнює струму, що протікає від нього до нейтральної лінії розетки. Таким чином, різниця між вхідним і вихідним струмами дорівнює нулю
Але в ситуації, якщо ваш пристрій вийшов з ладу і частина струму від фази лінійного виходу тече через ваше тіло на землю (оскільки ви не ізольовані від землі). У цьому випадку струм, що протікає через нульовий провідник, менший за струм, що протікає через фазний провідник. Оскільки ця різниця не дорівнює нулю, розсіювач відкриває точку дотику та захищає вас від ураження електричним струмом.

TPNL-32 С25 використовується в однофазному ланцюгу змінного струму 50/60 Гц з номінальним робочим струмом 25A* та струмом витоку (IΔn) – 30 mA**, а номінальна напруга становить 220 V**

*значення струму, при якому пристрій може працювати безперервно
** значення струму витоку, що викликає спрацювання пристрою
***значення напруги, при якому працює пристрій

Тимчасово-струмова характеристика – це показник, що визначає час увімкнення захисного пристрою на основі величини струму, що протікає щодо номінального струму пристрою. TPNL-32 С25 має тип "С", коли електромагнітний розщеплювач спрацьовує в межах від 5 до 10-кратного струму від номінального (5·In до 10·In)

 Характеристики:

• Модель: TPNL-32 С25

• Виробник: TOMZN

• Країна виробник: Китай

• Номінальна напруга: 25 А

• Номінальна сила струму: 220 V

• Номінальний струм витоку: 30 mA

• Кількість ліній: 2

• Тип: С

• Час спрацьовування: ≤0.1s

• Поріг захисту від навантаження по мережі: 5,5 кВт

• Струм короткого замикання: 4000 А

• Розміри: 77х68х36 мм

• Вага: 150 г

Схема підключення:
