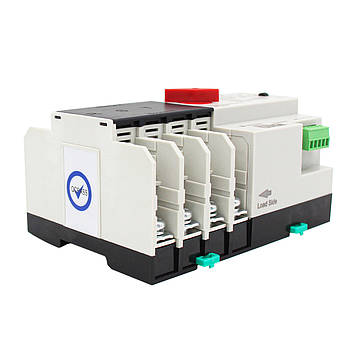

Автомат введення резерву ATS TOMZN TOQ5-125/4 400V 125A, АВР

Автомат введення резерву ATS TOMZN TOQ5-125/4

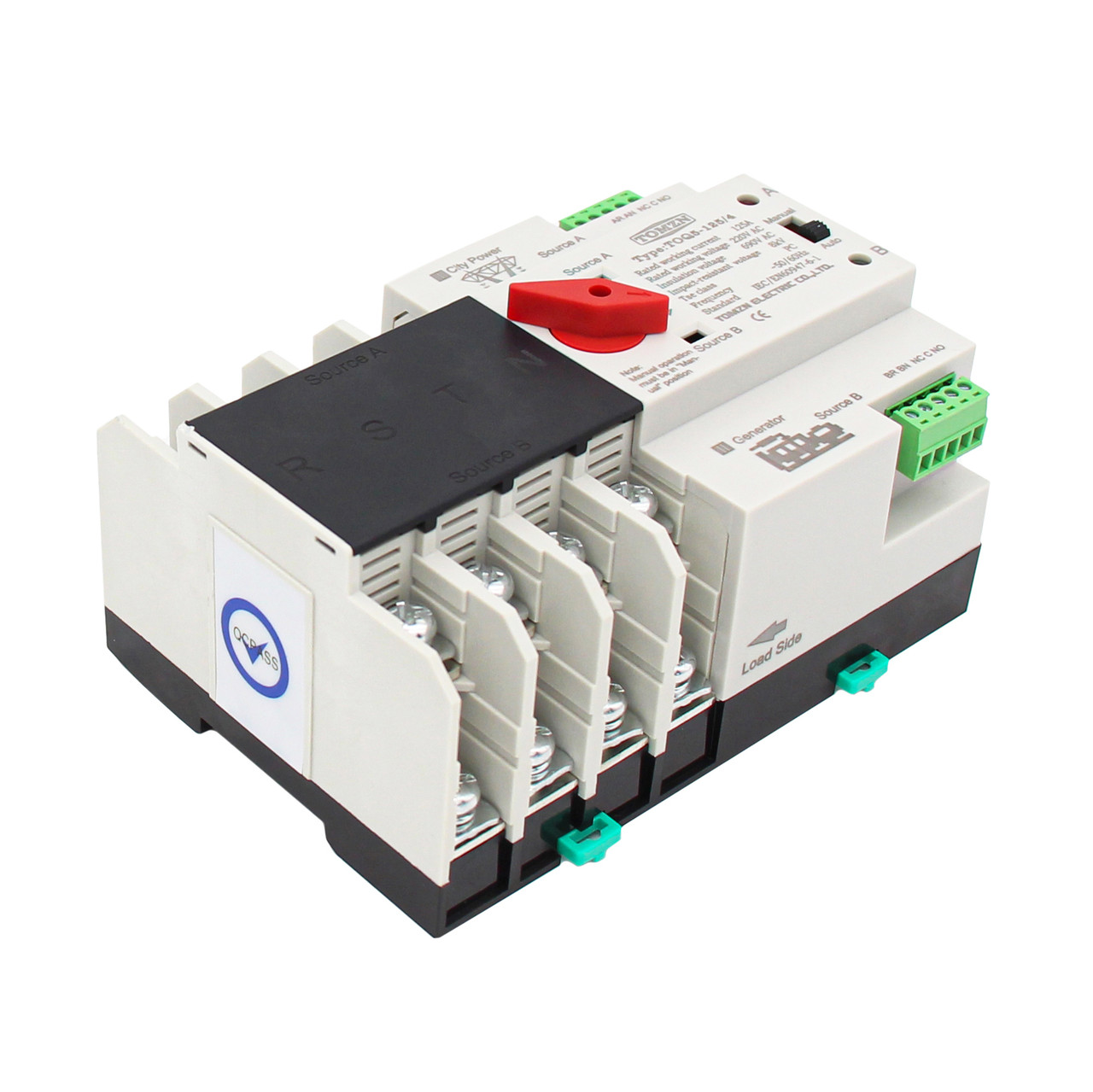

Пристрій для перемикання між основною та резервною лініями живлення. Підходить для трифазної чотирипровідної мережі з частотою змінного струму 50 Гц або 60 Гц, номінальною робочою напругою 400V і струмом 125A. Для під'єднання кабелів використовуються клеми. Автоматичний перемикач, у разі втрати напруги на основному джерелі живлення, негайно перемикає пристрій на резервне джерело живлення (менше, ніж за 50 мс). Коли на основному джерелі живлення з'являється напруга, контролер без затримок перемикається на нього. На корпусі є ручка для ручного перемикання джерел живлення. Для ручного вибору мережі потрібно перевести чорний перемикач у ручний режим.

Перемикач живлення має функції захисту від короткого замикання та перевантаження. Кріпиться на DIN-рейку завширшки 35 мм. Підходить для ліній електроживлення в офісних будівлях, торгових центрах, лікарнях, висотних, промислових будівлях і для домашнього використання.

Пристрій відповідає стандарту EC60947-6-1 і GB / T14048.11

 Характеристики:

• Виробник: TOMZN

• Модель: TOQ5-125/4

• Номінальна напруга: 400V AC

• Номінальний струм: 125A

• Номінальна частота: 50/60Hz

• Витримувана імпульсна напруга: 8kV

• Номінальна напруга керування: 220V AC

• Номінальний короткочасно витримуваний струм: 50kA

• Правильний робочий стан: 85% US-110% us

• Номінальна напруга ізоляції: 690V/50Hz

• Кількість полюсів: 4 (3 фази + нуль)

• Швидкість перемикання: ≤50 мс

• Категорія використання: AC-31B

• Індикація: світлова

• Температура довкілля: -5°C...+40°C

• Габаритні розміри: 141*96*76 мм

• Вага: 750 г

Схема підключення:
