Муфта жорстка RC32L45 14x14 мм, муфта для з'єднання валів
Муфта жорстка сполучна 14х14 мм RC32L45, жорстка безлюфтова алюмінієва муфта для з'єднання валів діаметром 14 мм і 14 мм
RC32L45 - з'єднувальна розрізна муфта довжиною 45 мм і зовнішнім діаметром 32 мм, яка використовується для прямої передачі моменту, що крутить, між валами діаметром 14 мм і 14 мм.

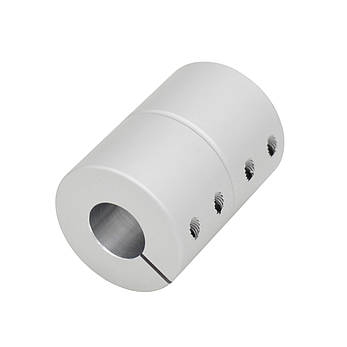

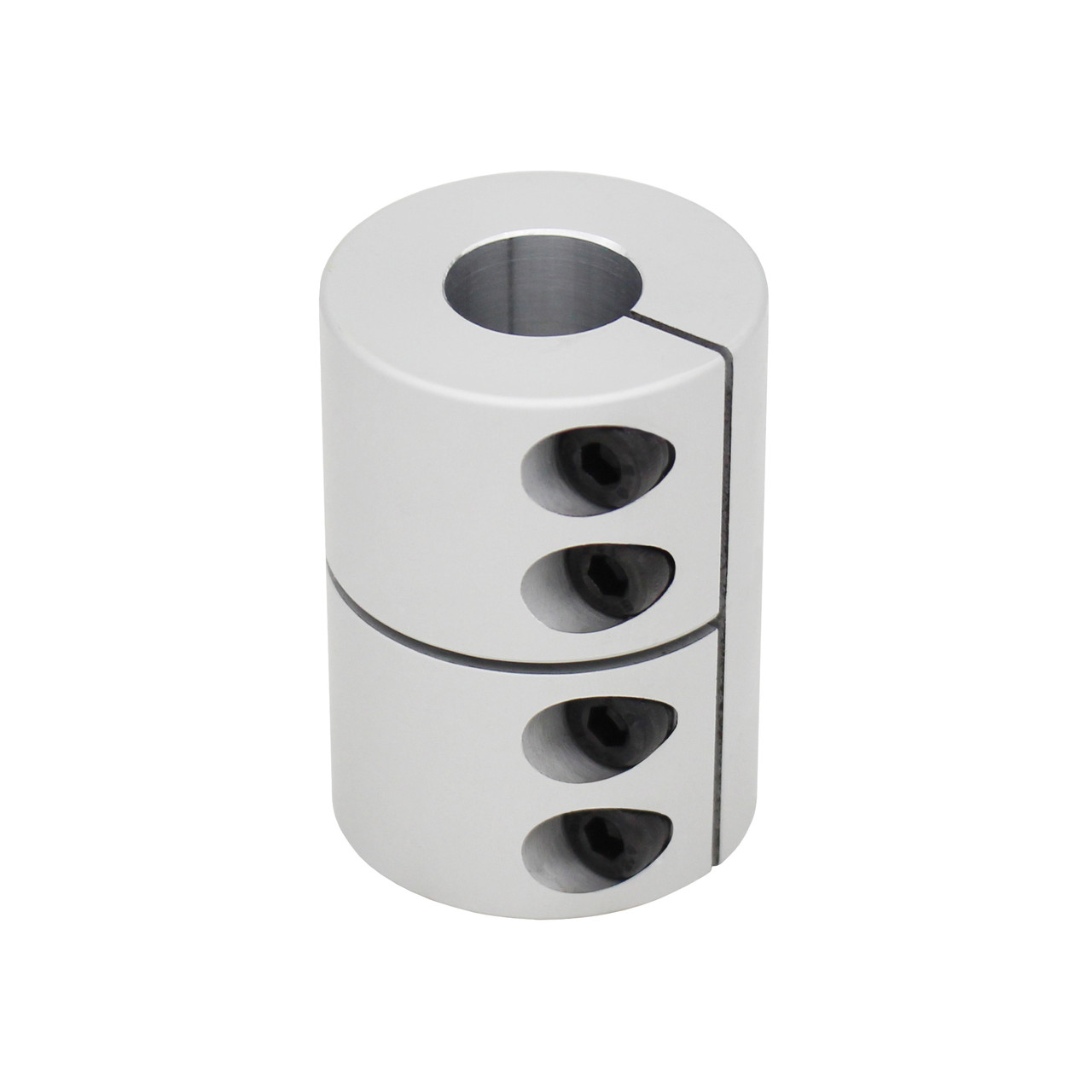

Дана модель має цілісний алюмінієвий корпус із роздільним поперечним розрізом. Використання таких з'єднувачів не коригує аксіальні або співвісні дефекти розміщення валів, але забезпечує стабільну передачу високого крутного моменту за рахунок своєї жорсткості на кручення. Номінальний момент, що крутить, становить 5.1 Нм, максимальна швидкість обертання - 4600 об/хв.
Фіксація на валах здійснюється за допомогою гвинтів.
Области використання: верстати, 3D-принтери, стрічкові конвеєри, мішалки, дробарки, підйомники тощо.
-
Муфта підбирається виходячи з діаметрів валів, що з'єднуються, їх співвісності, швидкості обертання і крутного моменту
-
Для максимально ефективної роботи муфти і мінімального її зносу потрібно дотримання суворості валів, що з'єднуються.

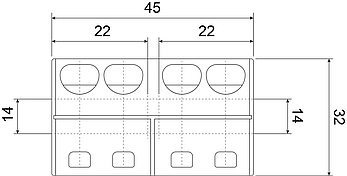

Технічні характеристики:
Тип муфти: жорстка
Зовнішній діаметр: 32 мм
Довжина: 45 мм
Діаметри посадкових отворів: 14 та 14 мм
Номінальний обертальний момент: 5.1 Нм
Допустиме осьове відхилення: ±0.2 мм
Максимальне відхилення радіальне: 0.15 мм
Максимальне кутове відхилення: 1.5 °
Максимальна швидкість обертання: 4600 об/хв
Момент інерції: 7×10-6 кг×м²
Матеріал: алюмінієвий сплав
Робоча температура: -40 ... +100 ° C
Вага: 80 г
- Муфта жорстка RC32L45 14x14 мм
Дивіться всі наші оголошення
- Каталог товарів
- Верстати
- Оснащення для верстатів
- Системи охолодження та вентиляції
- Контролери
- Електродвигуни
- Драйвери крокового двигуна
- Драйвери та крокові двигуни з енкодером
- Серводвигуни із серводрайверами
- Блоки живлення
- Шпинделі
- Інвертори
- Пульти ручного керування
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- Лінійні напрямні та підшипники
- Передачі
- Системи змащення напрямних та передач
- Механіка
- Гнучкі муфти
- Гнучкий кабель канал (кабелеукладач)
- Фрези
- Алюмінієвий профіль
- Пневматика
| Основні | |
|---|---|
| Країна виробник | Китай |
| Довжина | 45 мм |
| Основні | |
| Тип муфти | жорстка |
| Зовнішній діаметр | 32 мм |
| Діаметри посадкових отворів | 14 мм |
| Номінальний крутний момент | 5.1 Нм |
| Допустиме осьове відхилення | ±0.2 мм |
| Максимальне відхилення за рахунок радіального відхилення | 0.15 мм |
| Максимальне кутове відхилення | 1.5° |
| Максимальна швидкість обертання | 4600 об./хв |
| Момент інерції | 7×10-6 кг×м2 |
| Матеріал | алюмінієвий сплав |
| Робоча температура | -40...+100 °C |
| Вага (кг) | 0.08 |
- Ціна: 154 ₴
- Немає в наявності
- Код: 33-090
154 ₴
