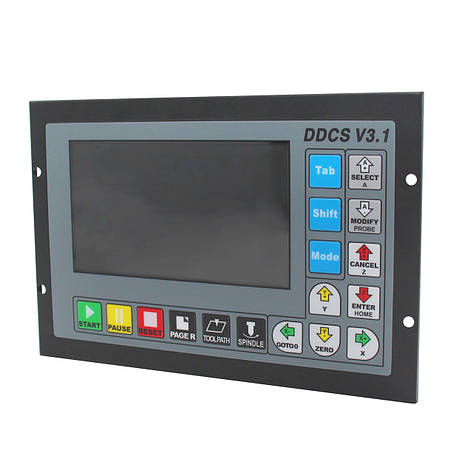

Автономний контролер DDCS V3.1, 3 осі керування

DDCS V3.1 - контролер на 3 осі, який забезпечує високу точність керування кроковими і сервомоторами. Ця система сумісна з FANUC, підтримує набір G-кодів, а в якості архітектури керування використовує ARM + FPGA. Всі операції контролюються за допомогою 17 кнопок на передній панелі пристрою. DDCS V3.1 працює як автономна система (без потреби під'єднання до комп'ютера). Внутрішня операційна система ґрунтується на Linux. Цей контролер може використовуватися в токарних, свердлильних і фрезерних верстатах, промислових роботах, лінійних модулях тощо.
Особливості DDCS V3.1:
- Автономність роботи
- Висока точність керування
- 5-дюймовий TFT-екран
- 16 оптоізольованих цифрових входів
- 3 оптоізольовані цифрові виходи
- Аналогове керування шпинделем 0-10 V (може бути змінено як вихід ШІМ)
- Підтримка USB накопичувача для введення G-кодів (без обмежень за розміром файлу)
- Підтримка стандарту MPG (пульт)
- Сумісність з FANUC
- Підтримка індуктивних датчиків типу NPN
- Підтримка м'якої інтерполяції
- Робота з дюймами та метричними одиницями
- Можливість під'єднання USB-клавіатури
- Збереження інформації у разі вимкнення живлення
- Підтримка швидкого завдання робочого положення
- Російськомовний інтерфейс
Технічні характеристики:
Виробник: Digital Dream Automation Technology Co., Ltd.
Модель: DDCS V3.1
Тип роботи: автономний
Електроживлення: 24 V DC (мінімальний струм 0.5 A)
Кількість осей керування: 3
Процесор: ARM9
Кількість входів: 16
Кількість виходів: 3
Максимальна частота імпульсів: 500 кГц
Основний алгоритм керування: FPGA
Період контролю кожного місця перебування: 4 мс
Кількість вбудованої пам'яті: 1 Гб
Тип під'єднуваних датчиків: NPN
Функція керування швидкістю шпинделя: є
Інтерфейси під'єднання: USB, MPG порт, основний порт і зовнішній інтерфейс «Start/Pause/Estop»
Екран: 5 дюймів TFT, роздільна здатність 480*272
Кількість кнопок керування: 17
Внутрішня операційна система: ґрунтується на Linux
Наявність російської мови: є
Габаритні розміри: 191х128х37 мм
Вага: 750 г
Габаритні розміри:
- Контролер DDCS V3.1 (1 шт.)
- USB накопичувач (1 шт.)
- Подовжувач порту USB (1 шт.)
- Штекер DB-15 (1 шт.)
- Гвинтові клемні колодки для основного порту (1 шт.)
- Гвинтові клемні колодки для інтерфейсу «Start/Pause/Estop» (1 шт.)
- Кріпильні гвинти (8 шт.)
Індуктивний датчик HURON LJ12A3-4-Z/BX NPN NO відкритий
Індуктивний датчик HURON LJ12A3-4-Z/AX NPN NC закритий
Оптичний датчик QMBONW E3F-DS30C4 NPN NO відкритий

Оптичний датчик QMBONW E3F-DS30B2 NPN NC закритий

Ручний генератор імпульсів MPG100, кнопка E-stop (пульт керування) для верстатів із ЧПК
Ручний генератор імпульсів MPG100 (пульт керування) для верстатів зі ЧПК

Дивіться всі наші оголошення:
- Контролери
- Крокові двигуни
- Драйвери крокового двигуна
- Блоки живлення
- Шпинделі
- Інвертори
- Серводвигуни із серводрайверами
- Драйвери та крокові двигуни з енкодером
- Верстати з ЧПК
- Пульти ручного керування та DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- КГП
- Лінійні напрямні
- Лінійні підшипники
- Гнучкі муфти
- Гнучкий кабель-канал (кабелеукладач)
- Затискні цанги, гайки ER
- Фрези
- Поворотні осі
- Алюмінієвий профіль
- Ремінний привод
- Рейковий привод
- Регулятори висоти різання THC (torch height control)
Користувальницькі характеристики | |
---|---|
Виробник | Digital Dream Automation Technology Co., Ltd. |
Кількість входів | 16 |
Період контролю кожного місця розташування | 4 мс |
Тип датчиків, що підключаються | NPN |
Наявність російської мови | присутній |
Кількість осей управління | 3 |
Габаритні розміри | 191х128х37 мм |
Кількість виходів | 3 |
Процесор | ARM9 |
Екран | 5 дюймів TFT, роздільна здатність 480*272 |
Максимальна частота імпульсів | 500 кГц |
Електропостачання | 24 V DC (мінімальний струм 0.5 A) |
Мoдель | DDCS V3.1 |
Тип роботи | автономний |
Основний алгоритм керування | FPGA |
Кількість вбудованої пам'яті | 1 Гб |
Функція керування швидкістю шпинделя | є |
Інтерфейси під'єднання | USB, MPG порт, основний порт і зовнішній інтерфейс «Start/Pause/Estop» |
Кількість кнопок керування | 17 |
Внутрішня операційна система | заснована на Linux |
