КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК
Контролер MESA 7I92TM, фото 3
Контролер MESA 7I92TM, фото 1
Контролер MESA 7I92TM, фото 4
Контролер MESA 7I92TM, фото 5

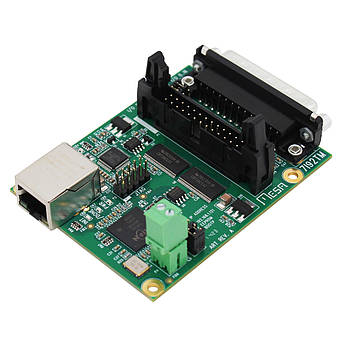

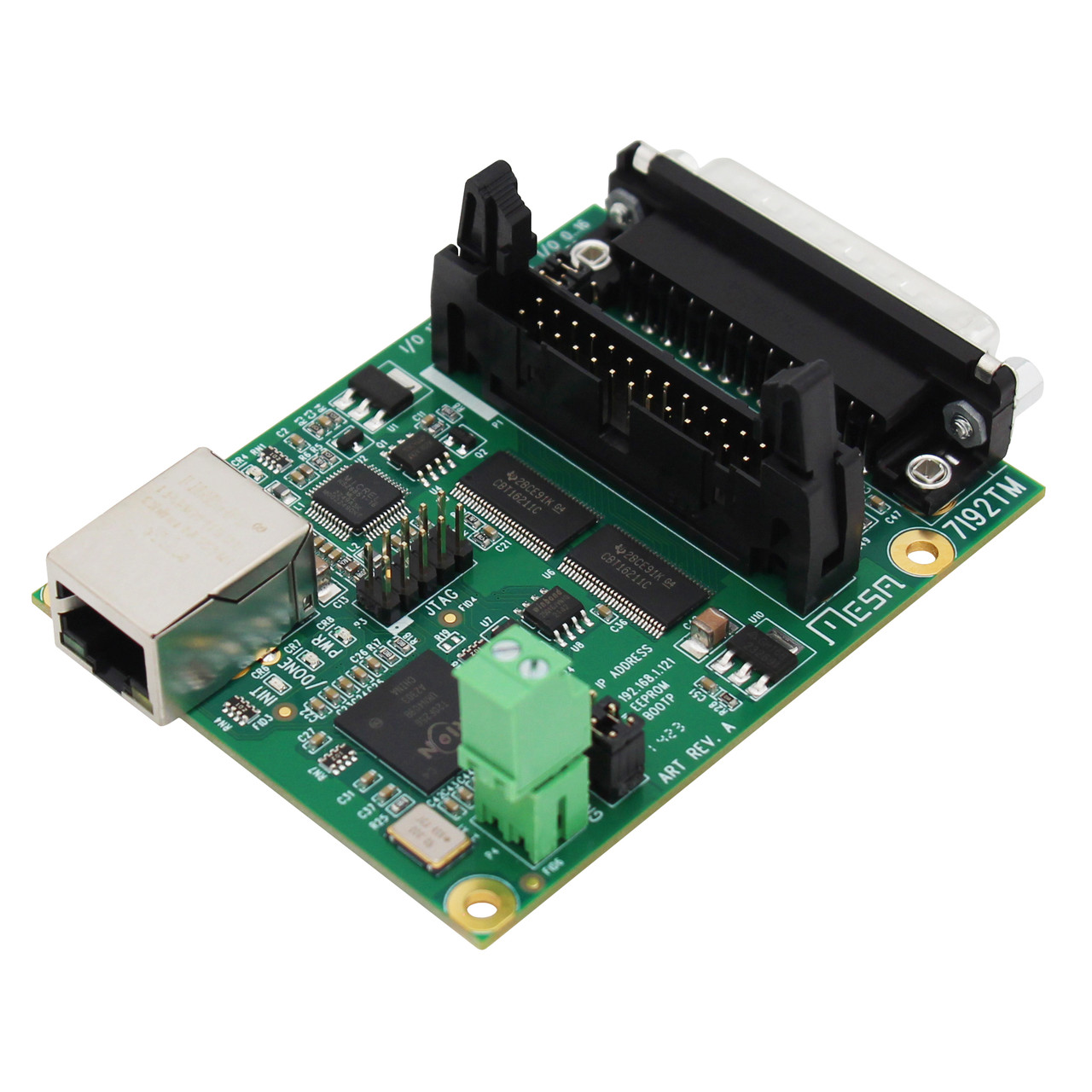

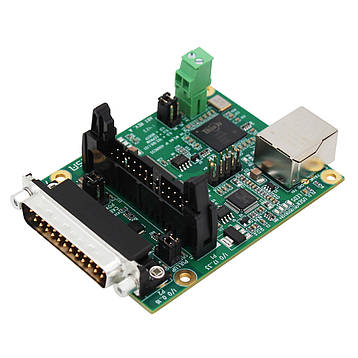

Контролер MESA 7I92TM

Опис
Характеристики
Специфікація
Інформація для замовлення

MESA 7I92M — програмована плата введення-виведення загального призначення на базі FPGA з хост-з'єднанням 100 BaseT Ethernet. Серія 7I92T замінює карти серії 7I92. Розширені функції включають більшу FPGA, покращений захист Ethernet від електростатичного розряду і можливість підвищення/зниження напруги для контактів введення-виведення. У 7I92TM використовуються стандартні виводи та роз'єми паралельного порту для сумісності з більшістю систем управління рухом з інтерфейсом паралельного порту, комутаційними платами з ЧПК та приводами багатовісних крокових двигунів, що дозволяє підвищити продуктивність управління рухом, зберігаючи при цьому надійний інтерфейс Ethernet у реальному часі. На відміну від паралельного порту, який замінює 7I92TM, кожен біт вводу-виводу має індивідуально програмований напрямок та функцію. 7I92TM має спрощену систему передачі даних хоста UDP, яка дозволяє працювати в режимі реального часу, якщо це необхідно, і сумісна зі стандартними мережами для програм, що не працюють у режимі реального часу. 7I92TM забезпечує 34 біти вводу-виводу (по 17 на роз'єм). Всі біти введення-виводу стійкі до напруги 5 В і мають підвищуючі або знижуючі резистори. Опція джерела живлення дозволяє 7I92TM подавати живлення 5 на комутаційні плати, якщо це необхідно. Модулі вбудованого ПЗ призначені для генерації апаратних кроків, рахунку квадратурних енкодерів, генерації ШІМ, цифрового введення-виводу, віддаленого введення-виводу Smart Serial, інтерфейсів BISS, SSI, SPI, UART та багато іншого. Доступні конфігурації, сумісні з поширеними комутаційними платами та багатовісними кроковими двигунами, такими як Gecko G540 та Leadshine MX3660. Всі прошивки керування рухом мають відкритий вихідний код і легко модифікуються для підтримки нових або різних поєднань функцій. Роз'єми вводу-виводу являють собою один штекер DB25 і один 26-контактний роз'єм із клямкою.



Характеристики:

Програмне забезпечення: Windows і Linux

Інтерфейс підключення: Ethernet

Мікросхема: Efinix T20F256C4

Первинний роз'єм введення / виведення: HDR26

Вторинний роз'єм введення/виведення: DB25

Напруга живлення (P4): 5V

Максимальний струм (P4): 2A

Робоча температура: 0 - 70 °C

Габаритні розміри: 92x63.5x29.5 мм

Вага: 65 г

Гарантія: 3 місяці

Розташування роз'ємів:

Габаритні розміри (inch):

Комплект постачання
  • Контролер MESA 7I92TM (1 шт)

Щоб скористатися всіма перевагами контролера MESA 7I92TM, необхідно встановити актуальну версію прошивки.

Прошивка для контролера MESA 7I92TM  - скачать

Важливо!

Виробник залишає за собою право вносити зміни в конструкцію виробу, які не погіршують його якість, без попереднього повідомлення покупця.

Зовнішній вигляд товару може трохи відрізнятися від фотографій на сайті. Розбіжність зовнішнього вигляду не є показником неналежної якості пристрою.

Інформація на сайті є актуальною на момент її опублікування!



Дивіться всі наші оголошення

Основні
ВиробникMESA
Країна виробникСША
Тип управлінняЕлектронне
Вага0.065 кг
Гарантійний термін3 міс
Технічні характеристики
Мінімальна робоча температура0 град.
Максимальна робоча температура70 град.
Габаритні розміри
Довжина92 мм
Ширина63.5 мм
Висота29.5 мм
Умови експлуатації
Мінімальна температура зберігання-40 град.
Максимальна температура зберігання85 град.
Основні
Програмне забезпеченняWindows і Linux
Інтерфейс підключенняEthernet
МікросхемаEfinix T20F256C4
Первинний роз'єм введення/виведенняHDR26
Вторинний роз'єм введення/виведенняDB25
Напруга живлення (P4)5V
Максимальний струм (P4)2A
Робоча температура0 - 70 °C
