Циферблат для рольгана вимірювального автоматичного

Опис
Характеристики
Інформація для замовлення

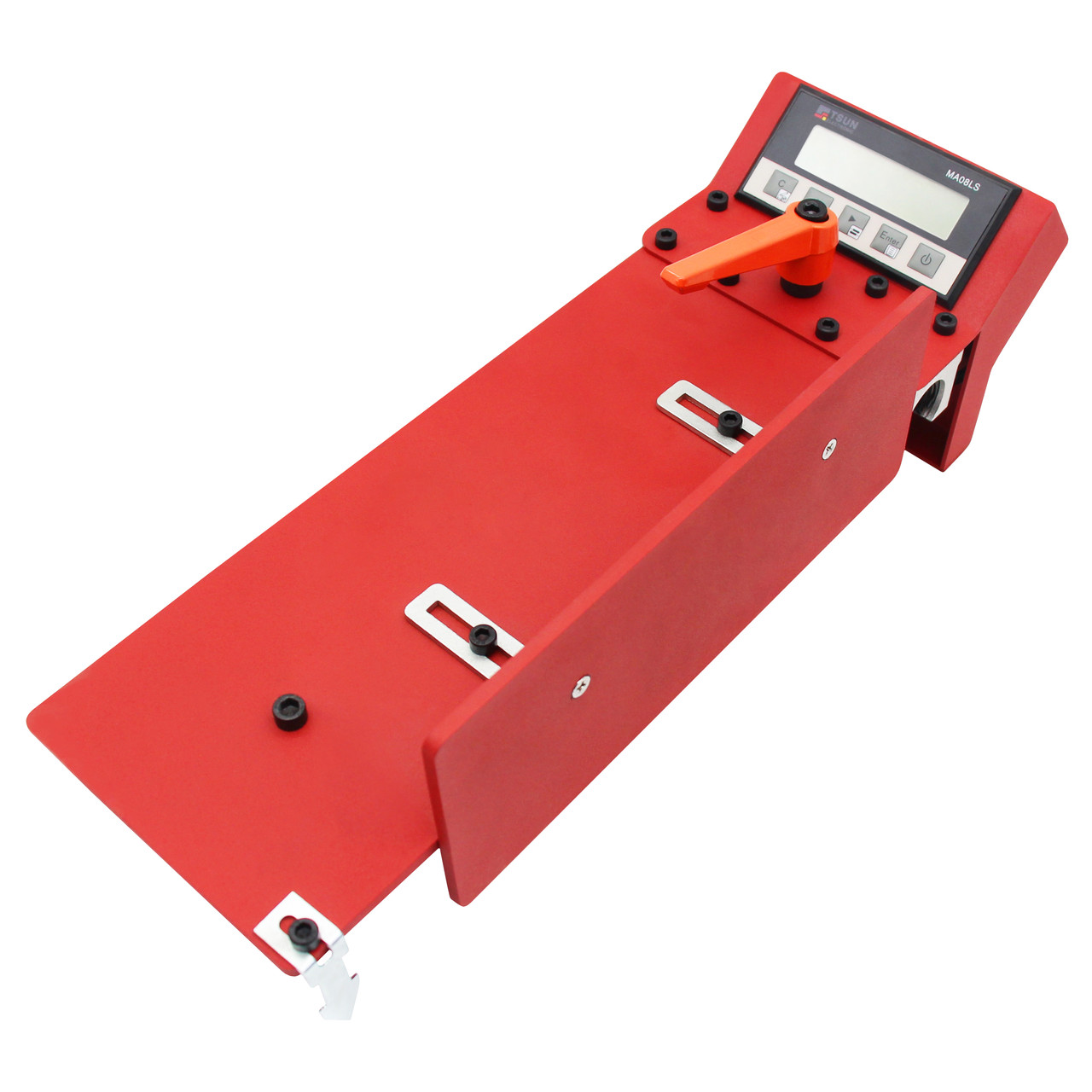

Упорно-вимірювальний цифровий пристрій ручної дії для роликового рольгангу, який використовується для зчитування положення заготовки за рахунок магнітної лінійки та датчика.

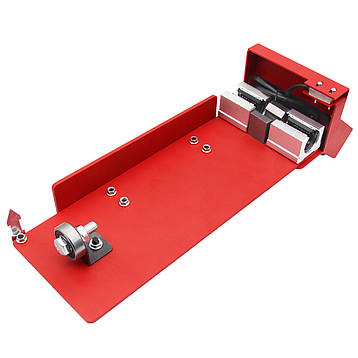

Конструктивно пристрій складається з металевого корпусу, РК-дисплея, кнопок керування, індуктивного датчика, лінійного підшипника, затискної ручки та ролика. Зчитування даних датчиком здійснюється з магнітної лінійки прикріпленої на поверхню рольганга (згодом, ці значення відтворюються на дисплей). Головка, що зчитує, має набір різних режимів роботи в які можна вносити зміни (див. нижче). Блокування ходу упору провадиться шляхом повороту затискної ручки.



Особливості:

  • Ручне позиціювання

  • Плавний та точний хід упору

  • Механічне блокування ходу упору

  • Цифровий контроль положення упору за рахунок магнітної лінійки

  • Достатньо гнучке налаштування параметрів зчитувальної головки

  • Дисплей з підсвічуванням



Характеристики:

Модель: MA08LS

Тип привода: ручний

Матеріал корпуса: метал

Кількість кареток: 1 шт.

Каретка: SBR16UU

Точність вимірювання: ±0.01 мм

Точність повторення зчитувальної головки: ±0.01 мм

Максимальна швидкість руху упору: 3 м/с

Одиниці вимірювання: міліметр, дюйм, градус

Розширення відображення значення: 0.01; 0.1; 1

Діапазон відображення: -999999 ~ 999999

Ступінь захисту дисплея: IP40

Ступінь захисту зчитувальної головки: IP65

Електроживлення: 2 батарейки типа "АА"

Робоча температура: 0...+60 °С

Вага: 3.6 кг





Функції клавіш на панелі оператора:

Клавіша виходу: скидання даних або вихід із поточного режиму
Клавіша зміни параметрів: зміна поточного відображуваного параметра
Клавіша перемикання меню/параметрів: перемикання меню або зміна параметрів
Клавіша меню / клавіша підтвердження: тривале натискання для входу в меню, коротке натискання для підтвердження параметра
Клавіша підсвічування: увімкнення/вимкнення підсвічування дисплея





Опис символів, що відображаються на дисплеї:

Відображення Опис
Індикатор заряду акумулятора. При заміні батарейок, змінюйте їх по одній, щоб уникнути втрати даних
MM Одиниця виміру в міліметрах
INCH Одиниця виміру в дюймах
Одиниця виміру кута в градусах
◄◄◄ Відносний режим
Е01 Помилка введення параметра
Е06 Несправність датчика
Е07 Не вдалося виявити магнітну смугу
Е08 Заряд батареї надто низький, рекомендується заміна
Е09 Зчитуюча головка і магнітна смуга розташовані надто близько
Е10 Зчитуюча головка і магнітна смуга розташовані занадто далеко
Е20 Виміряне значення виходить за межі діапазону відображення



Опис параметрів налаштування:

Позначення Опис функції Параметр За замовчуванням Опис параметра Примітка
P01 Налаштування поточного значення -99999 ~ 999999 0 Зберегти початкове значення як поточне

Після внесення змін натисніть "Enter" для підтвердження

P02 Напрямок вимірювання

0 - вперед

1 - назад

1 0 або 1 це два напрямки Змініть напрямок датчика
P03 Адаптивне калібрування Go Go

Повільний рух приблизно 150 мм за 10 секунд

Після завершення пристрій перейде в режим вимірювання поточного значення

Якщо калібрування не вдалося, відрегулюйте відстань між датчиком та магнітною смугою. Відстань, що рекомендується, 1 - 2 мм

P05 Налаштування вихідного значення -999999 ~ 999999 0 Зберегти вхідне значення як вихідне Після внесення змін натисніть "Enter" для підтвердження
P10 Перемикнути одиницю виміру

Міліметр/дюйм/кут

-

00: мм; абсолютний режим

01: мм; відносний режим

10: дюйм; абсолютний режим

11: дюйм; відносний режим

20: кут; абсолютний режим

21: кут; відносний режим

Пароль: 1234

P11 Коефіцієнт 0.00001 ~ 2.99999 1



Значення, що відображається = виміряне фактичне значення * коефіцієнт пропорційності



Пароль: 1234

P12 Діаметр круга 0.01 ~ 999.99 500.00



Значення діаметра диска, прикріпленого до магнітної смуги



До діаметру необхідно додати товщину магнітної смуги.

P13 Розширення 0.1, 0.01, 1 0.1



Вимірювання довжини: мм

Вимірювання кута: °



Пароль: 1234

P15 Автоматичне вимкнення екрана 0; 1

0

0: вимкнути автоматичне вимкнення екрана



Пароль: 1234
P16 Багатосегментний режим 0; 1 0

0: закрити та очистити дані

1: режим довільного введення

Пароль: 1234

P17 - 21 Значення інтервалу багатосегментного режиму

0 ~ 9999.99

0 Усього можна встановити 5 ступенів і лише дані з позитивним значенням можуть бути сегментовані



Меню P17 - 21 відображатиметься, якщо для меню P16 встановлено значення 1



P22 Перезавантаження

SURE?

-



Відновити стандартні настройки



Пароль: 4321

P23 Відображення версії Номер версії - -



-

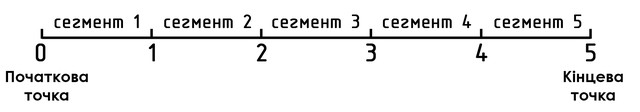

Налаштування багатоступеневого режиму:



0: Багатосегментний режим вимкнено

1: Багатосегментний режим (додатково можна використовувати 4 сегменти P17, P18, P19, P20, P21)



Процес налаштування:

Спочатку необхідно встановити початкове значення. Наприклад, спочатку встановити P17, потім перейти до значення вимірювання, і встановити значення P18. Значення сегмента набуде чинності автоматично. Таким чином, P18 – перше значення, кінець одного сегмента – початкова точка наступного.



Примітка:

  • Якщо вам не потрібна компенсація для всіх 5 сегментів, натисніть та утримуйте  "►", щоб виконати компенсацію поточної точки та вийти

  • Якщо під час роботи відображається E01, це означає, що введені дані неправильні, або головка зчитування не рухалася, або головка, що зчитує, рухалася вперед і назад. Ви можете натиснути клавішу "Enter" для повторного введення

  • Якщо під час роботи відображається E07, це означає, що головка, що зчитує, не виявила магнітну смугу. Необхідно перезапустити налаштування та скинути базову точку

  • Якщо під час роботи натиснути клавішу "С", всі виміряні дані не будуть збережені

  • Якщо під час відображення помилки ви натиснете клавішу "Enter" ще раз, не потрібно переміщати головку зчитування, натисніть і утримуйте клавішу"►" щоб зберегти кілька останніх параметрів компенсації і вийти

  • Якщо зчитуюча головка знаходиться далеко від магнітної смуги після того, як багатосегментний режим був активований, обов'язково перемістіть головку зчитування у вихідну точку і натисніть на клавіші "▲" + "►" для повторного калібрування базової точки, щоб дані багатоступінчастої компенсації знову стали дійсними



Опис магнітної лінійки:

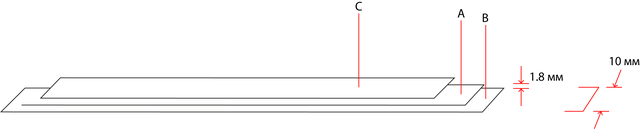

Магнітна лінійка складається з 3 шарів: загальна товщина 1.8 мм, ширина 10 мм:

A: м'яка магнітна лінійка

B: немагнітна сталева стрічка

C: захисна сталева смуга магнітної лінійки

Установка лінійки: стрічку необхідно приклеїти на чисту, суху, плоску поверхню (очистити сумішшю 50% спирту та 50% води).

Приклад встановлення:

Комплект постачання
  • Циферблат для рольганга (1 шт.)

До цього конвеєра у нас можна придбати

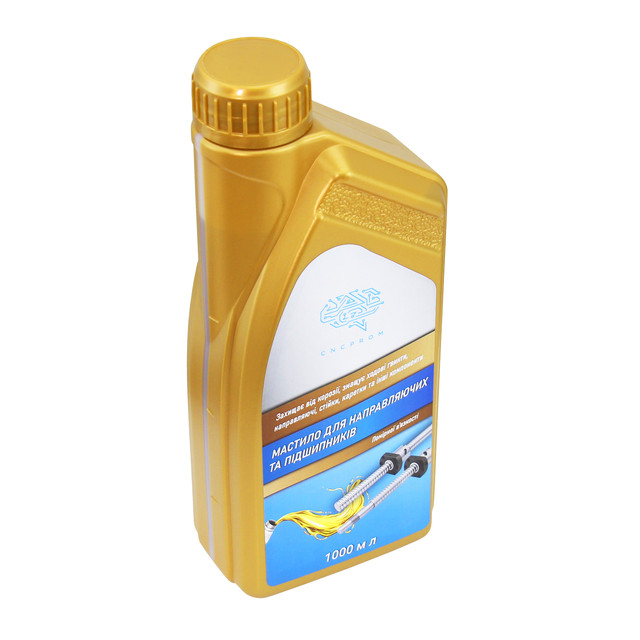

Олія (мастило) для направляючих та передач помірної в'язкості (1 л) Масло (смазка) для направляющих и передач умеренной вязкости (1 л), фото 2

Вал на опорі SBR16 3000 мм (SA16) Вал на опоре SBR16 3000мм (SA16), фото 2

Каретка SBR16UU (SME16GUU) Каретка SBR16UU (SME16GUU), фото 2



Дивіться всі наші оголошення

Основні атрибути
Країна виробникКитай
Основні
МодельMA08LS
Тип приводуручний
Матеріал корпусуметал
Кількість кареток1 шт.
КареткаSBR16UU
Точність зчитувальної головки±0.01 мм
Точність повторення голівки, що зчитує±0.01 мм
Максимальная скорость движения упора3 м/с
Одиниці виміруміліметр, дюйм, градус
Дозвіл відображення значення0.01; 0.1; 1
Діапазон відображення-999999 ~ 999999
Ступінь захисту дисплеяIP40
Ступінь захисту голівки, що зчитуєIP65
Електроживлення2 батарейки типу "АА"
Робоча температура0...+60 °С
Вага3600 г
  • Ціна: 19 228 ₴
  • Готово до відправки
  • Код: 10-633
