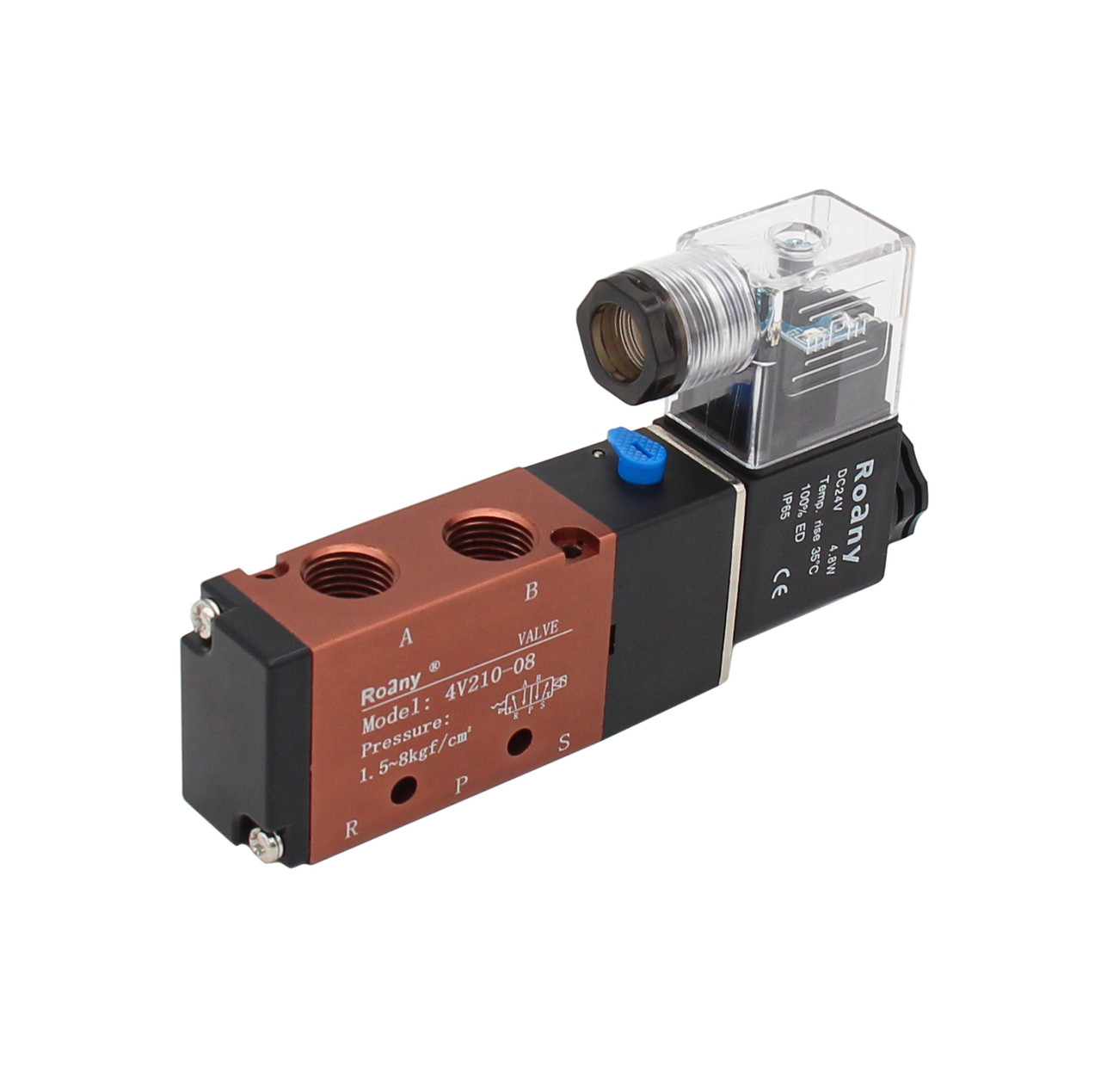

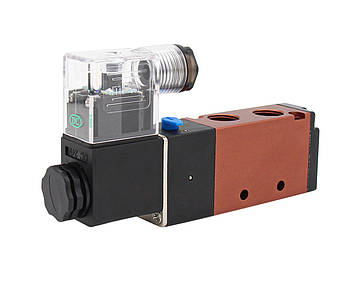

Пневморозподільник електромагнітний 4V210-08/DC24V

Пневморозподільник електромагнітний 4V210-08 5/2 DC24V , п'ятилінійний двопозиційний пневматичний поділювач потоку з електромагнітним керуванням, соленоїдний клапан для повітря

4V210-08 DC24V  - п'ятилінійний двопозиційний (5/2) пневматичний розподілювач з одностороннім електромагнітним керуванням, який використовується у пневматичних системах із робочим тиском 1.5-8 кгс/см² (0.15-0.78 МПа) для керування напрямком руху потоків стисненого повітря.

Наявність і відсутність напруги DC24V  на котушці визначає схему, за якою відбувається з'єднання внутрішніх каналів розподілювача з вхідним, вихідними та спусковими отворами.

Принцип роботи: якщо немає живлення, золотушник розміщений у правому положенні під дією пружини (вхідний отвір "P" з'єднаний із вихідним отвором "А", тоді як інший вихідний отвір "В" з'єднано зі спусковим отвором "S"; у разі подавання живлення на котушку, золотник віджимає пружину та переходить у ліве положення (вхідний отвір "P" з'єднується з вихідним отвором "B", тоді як інший вихідний отвір "A" з'єднується зі спусковим отвором "R" (див. схему)).

Ця модель обладнана кнопкою ручного дублювання роботи котушки, а також світлодіодною індикацією наявності електроживлення.

Різь отворів введення/виведення повітря Rc 1/4", різь спускових отворів — Rc 1/8".

Корпус 4V210-08 виготовлений з алюмінію з елементами пластику. Як матеріал для ущільнювальних кілець використовується нітрильний каучук. Кріплення здійснюється через наскрізні отвори в корпусі.

Розподільник повітря цієї моделі є прекрасним рішенням для зручного автоматичного керування пневмоциліндрами двосторонньої дії.

Особливості:

• Точність і швидкість спрацьовування

• Односторонній тип дії

• Наявність кнопки ручного дублювання роботи котушки

• Наявність світлодіодної індикації напруги

• Широкий діапазон робочого тиску

• Високі показники герметичності корпусу

• Стійкість до корозії

• Простота монтажу

Характеристики:

Модель: 4V210-08

Тип схеми: 5/2

Тип керування: електромагнітне одностороннє

Електроживлення котушки: ~DC24V  ±10%

Споживана потужність: 3 Вт

Максимальна частота спрацьовування: 5 цикл/с

Час відгуку: 0.005 с

Робоче середовище: стиснене повітря (тонкість фільтрації — 40 мкм)

Робочий тиск: 1.5-8 кгс/см² (0.15-0.78 МПа)

Максимальний витримуваний тиск: 10.2 кгс/см² (1.0 МПа)

Переріз прохідного отвору: 16 мм²

Максимальна пропускна здатність: 1700 л/хв

Різь отворів введення/виведення повітря: Rc 1/4"

Різь отворів спуску повітря: Rc 1/8"

Ручне дублювання роботи котушки: так

Температура довкілля: -20...+50 °С

Матеріал корпусу: алюміній, пластик

Матеріал ущільнювальних кілець: нітрильний каучук

Ступінь захисту: IP 65

Габаритні розміри: 119х22х66 мм

Вага нетто: 200 г

Габаритні розміри:

• Пневморозподільник електромагнітний 4V210-08 5/2 DC24V
