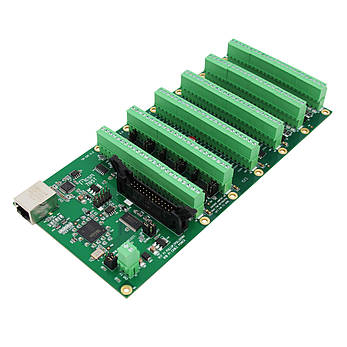

Контролер MESA 7I95T
Опис
Характеристики
Інформація для замовлення
7I95T - це інтерфейс керування рухом, що підключається до Ethernet, призначений для керування до 6 осей крокового двигуна або серводвигуна, включаючи зворотний зв'язок від енкодера для кожної осі. Підтримується частота кроку до 10 МГц. 7I95T також має 24 ізольованих входи та 6 ізольованих виходів. 6 високошвидкісних інтерфейсів енкодера забезпечують зворотний зв'язок по осі та синхронізацію руху шпинделя. Також передбачені два RS-422/RS485 послідовні порти розширення та паралельний порт розширення.
Всі виходи кроку та напрямку являють собою буферизовані сигнали 5 В, які можуть керувати струмом 24 мА. Усі виходи підтримують диференціальний режим зниження сприйнятливості до шуму. Енкодери можуть використовуватися з TTL або диференціальний вхід.
Для загального керування передбачено 24 ізольованих входи, включаючи входи кінцевого вимикача та панелі керування. Входи працюють від 4 до 36 В постійного струму і можуть мати позитивний або негативний сигнал. 8 ізольованих входів можна використовувати для підтримки до 4 квадратурних MPG. Шість ізольованих виходів 36, 2 А дозволяють використовувати обидва варіанти.
Два інтерфейси RS-422/RS-485 призначені для розширення введення/виведення через дочірню плату послідовного введення/виведення. На додаток до входів/виходів на платі роз'єм розширення FPGA, сумісний з 25-контактними дочірніми платами Mesa або стандартними комутаційними платами для паралельного порту, забезпечує практично необмежені варіанти введення/виведення, включаючи додаткові квадратурні або абсолютні входи енкодера, PW / dir, і розширення поля введення-виведення до сотень точок введення-виведення. Вся зовнішня проводка закінчується знімними клемними колодками з гвинтовими затискачами 3.5 мм. 7I95T працює від єдиного джерела живлення 5 ст.
Всі виходи кроку та напрямку являють собою буферизовані сигнали 5 В, які можуть керувати струмом 24 мА. Усі виходи підтримують диференціальний режим зниження сприйнятливості до шуму. Енкодери можуть використовуватися з TTL або диференціальний вхід.
Для загального керування передбачено 24 ізольованих входи, включаючи входи кінцевого вимикача та панелі керування. Входи працюють від 4 до 36 В постійного струму і можуть мати позитивний або негативний сигнал. 8 ізольованих входів можна використовувати для підтримки до 4 квадратурних MPG. Шість ізольованих виходів 36, 2 А дозволяють використовувати обидва варіанти.
Два інтерфейси RS-422/RS-485 призначені для розширення введення/виведення через дочірню плату послідовного введення/виведення. На додаток до входів/виходів на платі роз'єм розширення FPGA, сумісний з 25-контактними дочірніми платами Mesa або стандартними комутаційними платами для паралельного порту, забезпечує практично необмежені варіанти введення/виведення, включаючи додаткові квадратурні або абсолютні входи енкодера, PW / dir, і розширення поля введення-виведення до сотень точок введення-виведення. Вся зовнішня проводка закінчується знімними клемними колодками з гвинтовими затискачами 3.5 мм. 7I95T працює від єдиного джерела живлення 5 ст.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель: 7I95T
Тип: материнська
Кількість осей управління: до 6
Тип привода: кроковий або сервопривід з енкодером
Кількість входів: 24
Кількість виходів: 6
Частота імпульсу кроку: до 10 МГц
Інтерфейси підключення: 26-контактний роз'єм, RS-422 / RS-485
Напруга живлення: 5 В
Габаритні розміри: 8.5х4"
Температура навколишнього середовища: 0...+70 °C
Вага: 270 г
Розташування роз'ємів:
Габаритні розміри (в дюймах):
Комплект постачання
- Контролер MESA 7I95T (1 шт.)
Дивіться всі наші оголошення
- Каталог товарів
- Контролери
- Крокові двигуни
- Драйвери крокового двигуна
- Блоки живлення
- Шпинделі
- Інвертори
- Серводвигуни із серводрайверами
- Драйвери та крокові двигуни з енкодером
- Верстати з ЧПК
- Пульти ручного керування та DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- КГП
- Лінійні напрямні
- Лінійні підшипники
- Гнучкі муфти
- Гнучкий кабель-канал (кабелеукладач)
- Затискні цанги, гайки ER
- Поворотні осі
- Алюмінієвий профіль
- Ремінний привід
- Рейковий привід
- Регулятори висоти різання THC (torch height control)
| Основні | |
|---|---|
| Виробник | MESA |
| Країна виробник | США |
| Тип монтажу | На DIN рейку |
| Інтерфейс для підключення зовнішніх пристроїв | RS485, RS422 |
| Підключення модулів розширення | Так |
| Вага | 0.27 кг |
| Стан | Новий |
| Технічні характеристики | |
| Напруга | 5 В |
- Ціна: 10 400 ₴
- Немає в наявності
- Код: 05-093
10 400 ₴
