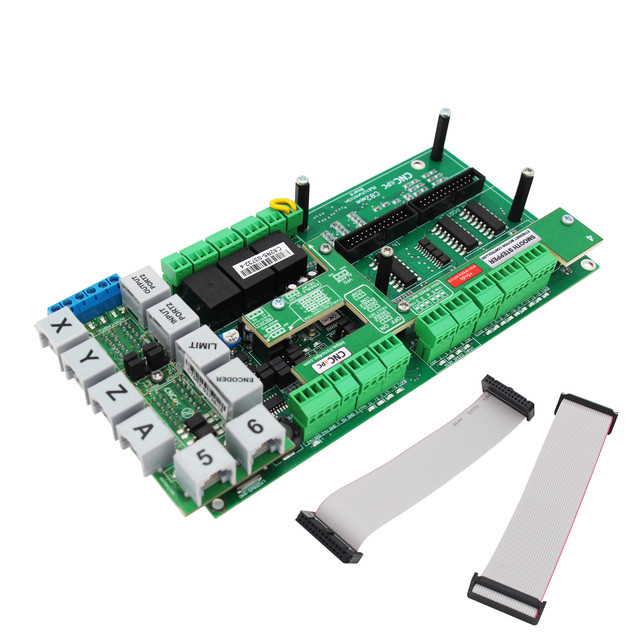

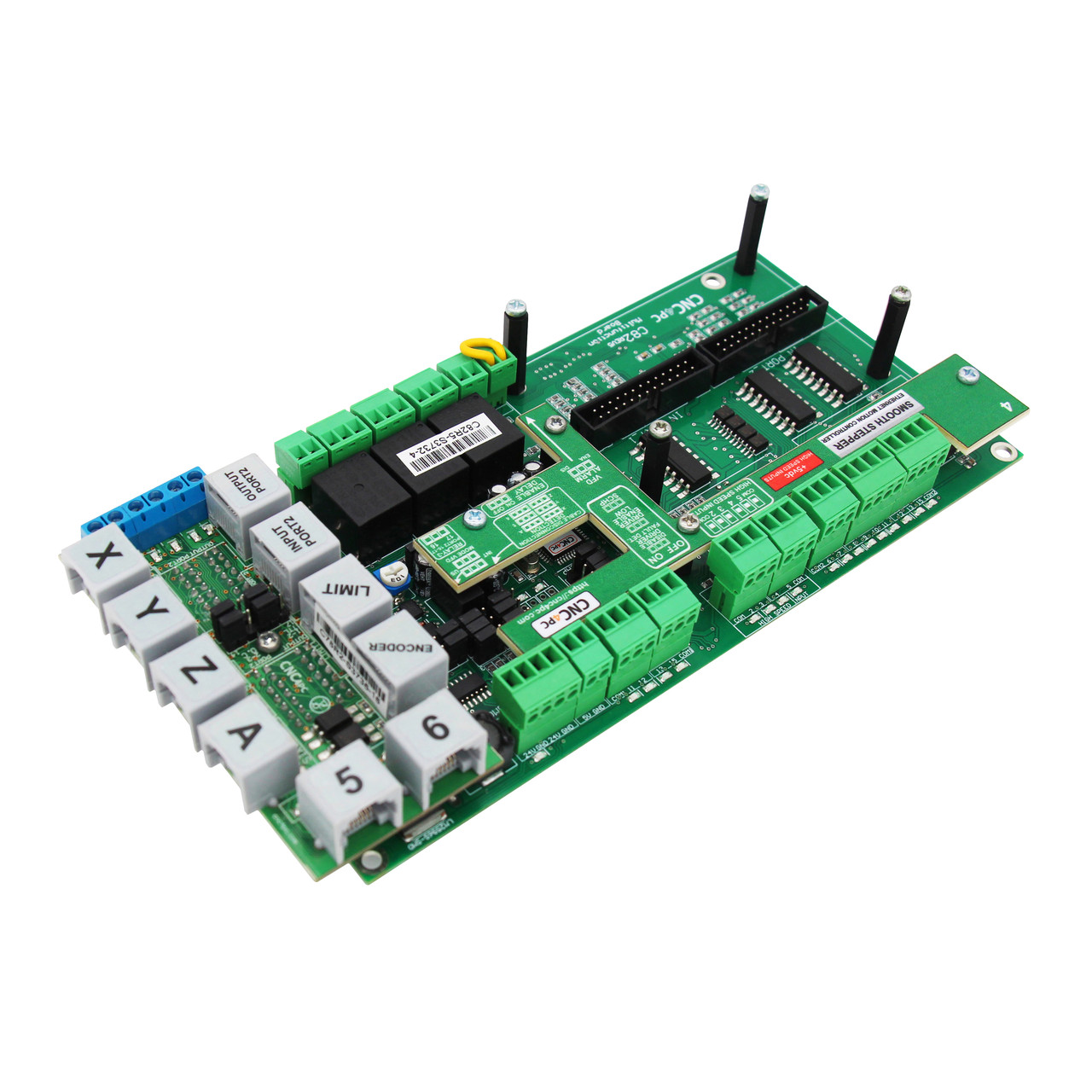

Плата розширення двохпортова C82 Rev5

C82 Rev5 - багатофункціональна двопортова плата розширення, яка використовується для створення на основі контролера Smooth Stepper або інших сумісних контролерів верстатів з числовим програмним управлінням, 3D принтерів, гравірувальної, фрезерної, плазмової машини тощо. Підключення плати до контролера Smooth Stepper відбувається безпосередньо, через 2 порти IDC-26.

Особливості:

• Розроблена для контролера руху ESS И ETHER-MACH

• Вбудоване керування швидкістю на основі ШІМ

• Два вбудованих електромеханічних реле з положеннями NO та NC для керування шпинделем

• Контролює функцію E-Stop та сигнал несправності від драйвера

• Контролює сигнал тривоги VFD

• Контролює несправність інвертора

• Контролює несправність драйвера

• Оптоізольовані входи, що працюють при напрузі 5-24 VDC

• Вихід може бути 500 мА з відкритим колектором або +5 V постійного струму при 50 мА TTL

• Мікроконтролер на базі SCHP

• Живиться напругою +24 VDC

• Світлодіоди стану на всіх входах та виходах

• Можливість встановлення на DIN-рейку

• Знімні гвинтові клеми

• Він сумісний із сімейством з'єднувальних плат C34, які дозволяють швидко підключатися до популярних драйверів не тільки STEP та DIRECTION, але також FAULT та ENABLE сигналами

 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Країна виробник: США

Виробник: CNC4PC

Модель: C82 Rev5

Технічні характеристики оптоізольованого цифрового входу TTL:

Діапазон напруги в робочому стані: 5-24 VDC

Максимальна напруга у вимкненому стані: 0.8 V

Стандартна затримка сигналу: 2.8 uS

Технічні характеристики цифрового виходу TTL:

Максимальна вихідна напруга: 5 VDC

Вихідний струм: 24 mA

Максимальна напруга у вимкненому стані: 0.44 V

Максимальна підтримувана частота: 400 кГц

Стандартна затримка сигналу: 10 nS

Час переходу у високоімпедансний стан: 12 nS

Технічні характеристики виходу відкритого колектора:

Кількість виходів: 4

Максимальна підтримувана вихідна напруга: 50 VDC

Стандартний вихідний струм (контакти загального призначення): 500 mA

Максимальна підтримувана частота: 250 кГц

Стандартна затримка сигналу: <8 nS

Технічні характеристики входу енкодера:

Діапазон напруги в робочому стані: 5 VDC

Максимальна напруга у вимкненому стані: 0.8 V

Стандартна затримка сигналу: 2.8 uS

Час наростання/спаду: 50 ns - 12 ns

Опис роз'ємів плати:

Опис плати RJ45:

Розпіновка RJ45 роз'ємів:

• Плата розширення C82 Rev5 (1 шт.)
• Шлейф для передачі даних з роз'ємом IDC-26 (2 шт.)
