Двигун кроковий трифазний 150BYG350C-28 (NEMA 60, 60 Нм, 8.5 A, 1.2°)

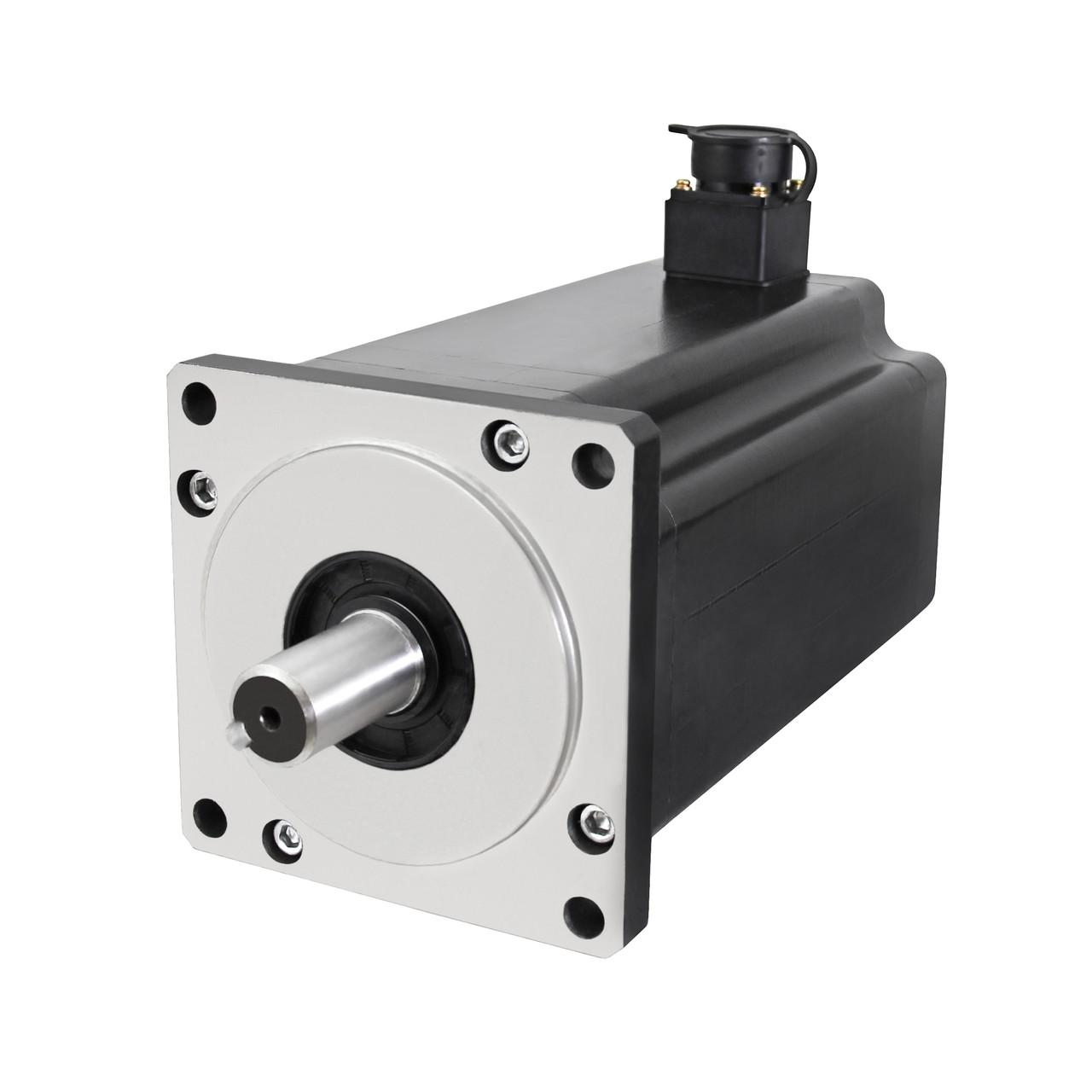

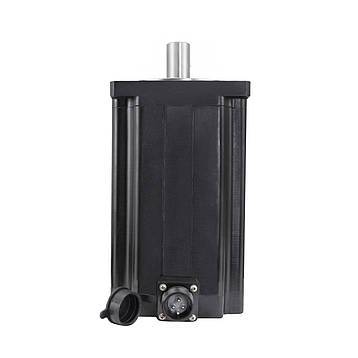

Кроковий двигун 150BYG350C-28

150BYG350C-28 - біполярний кроковий двигун з фланцем типорозміру NEMA 60 і моментом утримання 60 Нм, який застосовується в верстатах з ЧПК, 3D-принтерах, модулях лінійного переміщення та інших систем автоматизації для забезпечення точного позиціювання. Двигун має вал з одного боку діаметром 28 мм. Принцип роботи такого синхронного двигуна полягає в тому, що при подачі струму в одну з обмоток статора відбувається фіксація ротора. Послідовна активація обмоток викликає дискретні кутові переміщення (кроки). Електроживлення двигуна здійснюється імпульсами, які і забезпечують поворот валу на певний кут. Генерувати імпульси такого типу можна за допомогою контролера (генератора імпульсів), а керувати обмотками двигуна за допомогою драйвера крокового двигуна. 150BYG350C-28 створює заявлений момент тільки в стані спокою або при невеликій швидкості (~200 об/хв). При перевищенні цієї швидкості обертовий момент двигуна знижується.

Переваги 150BYG350C-28:

• Високий момент утримання

• Можливість задавати потрібний кут повороту валу двигуна

• Можливість фіксування положення ротора струмом утримання

• Висока точність кроку

• Висока швидкість старту, зупинки та зміни напрямку обертання

• Не вимагає зворотного зв'язку для точного позиціювання

• Низька ціна (у порівнянні з серводвигунами)

• Висока надійність і тривалий термін служби

 Технічні характеристики:

Модель: 150BYG350C-28

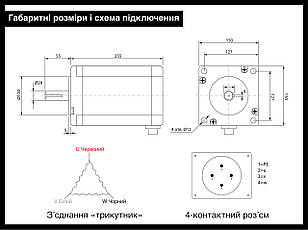

Типорозмір фланця: NEMA 60 (150 мм)

Довжина двигуна: 255 мм

Кількість валів: 1

Діаметр валу: 28 мм

Шпонка: 5 мм

Кількість фаз: 3

Струм: 8.5 А

Момент утримання: 60 Нм

Кутовий крок: 1.2°

Точність кроку: 5%

Опір фази: 0.86 Ом

Індуктивність фази: 22.8 мГн

Інерція ротора: 100 кг см²

Опір ізоляції: 100 МОм (500 V DC)

Рекомендована напруга драйвера: 220 V АC

Клас ізоляції: B

Робоча температура двигуна: 0...+80°C

Температура навколишнього середовища: -20 ... +50 ° C

Вага: 29.6 кг

• Кроковий двигун 150BYG350C-28 (1 шт.)

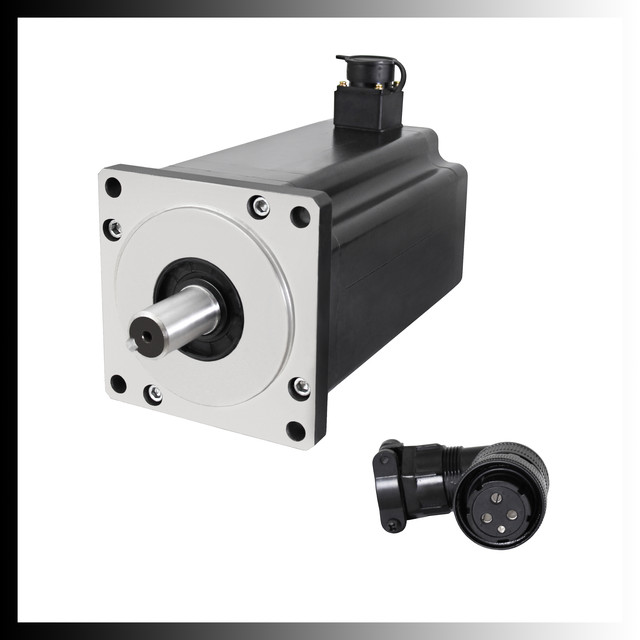

• Роз'єм для підключення силового кабелю (1 шт.)
