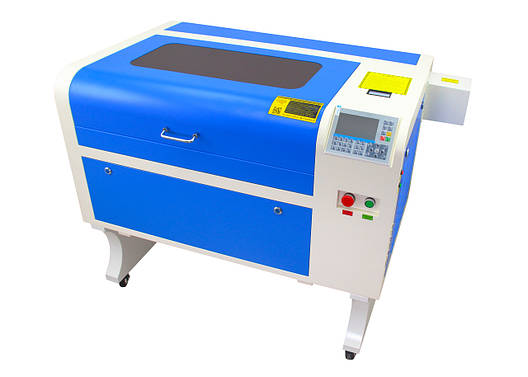

Лазерний CO2 верстат LM6040 75W з контролером RuiDa RDC6445S

LM6040 75W - це високотехнологічний пристрій закритого типу для гравіювання та різання різних матеріалів. Головним компонентом верстата є CO2 лазер RECI W1 номінальною потужністю 75W. Робоче середовище лазера складається із суміші газів (вуглекислий газ, азот, гелій). Лазерне різання CO2 - це інноваційний процес механічної обробки матеріалів, заснований на поглинанні енергії лазерного променя та подальшому підвищенні температури. В результаті оброблювана поверхня стає досить гарячою для розплавлення та випаровування матеріалу. Через високі температури в процесі лазерного випромінювання потрібно охолодження лазерної трубки, для цього використовується циркулююча вода навколо відсіку з газовою сумішшю.

Перевагою лазера CO2 є здатність обробляти крихкі матеріали, оскільки тепловий вплив на матеріал локалізовано, що не призводить до порушення цілісності та зовнішнього вигляду заготівлі (матеріал не піддається механічному впливу).

Верстат LM6040 оснащений стільниковим і ламельним робочими панелями розміром 600х400 мм. Завдяки підйомному механізму верстат може обробляти заготовки різної товщини. Для переміщення лазерної головки використовуються рейкові і валові лінійні напрямні. Плавний і точний рух забезпечують крокові двигуни моделі 17HA803H-1A, а також ремінний привід на основі зубчастих ременів і коліс. Механічний кінцевий датчик використовується для визначення крайнього положення об'єкта. Охолодження лазерної трубки здійснюється за допомогою води, яка циркулює за допомогою насоса моделі XYH-075. Повітряний потік забезпечує компресор моделі ACO-001A, а за вентиляцію корпусу відповідає вентилятор моделі FP-108 (EX-S1-B).

Керування верстатом здійснюється за допомогою RuiDa RDC6445S(EC) та драйверів YM422-D. Контролер має потужні програмні функції, такі як функція управління рухом по трьох осях, сховище файлів великої ємності, цифровий інтерфейс управління потужністю лазера для виконання розрізу різних матеріалів. Драйвери забезпечують надійну сумісність, що дозволяє підключатися з ПК через USB2.0 чи Ethernet, метод підключення автоматично визначається системою.

Всі компоненти лазерного верстата LM6040 вмонтовані в синьо-білий металевий корпус.





Оброблювані матеріали:

Різка: тонкі не щільні матеріали (дерево, фанера, МДФ, ДСП, картон, папір, пластик, тканина, шкіра, гума, акрил, скловолокно і т.д.). Не щільні, але товсті матеріали (екструдований пінополістирол, пінопласт, пінисті матеріали).

Рекомендовані товщини матеріалів для різання:

  • Акрил - 15 мм
  • МДФ - 5 мм
  • Шкіра - 2 мм
  • Фанера - 10 мм
  • Тканина - 0.3 мм
  • ПВХ - 4 мм
  • Гума - 6 мм
  • Папір - 1 шар

Гравіювання: дерево, фанера, МДФ, ДСП, ОСБ, дзеркало, скло, оргскло, акрил, пластик, алюміній, камінь, папір, шкіра і т.д.

НЕ можна гравіювати: метал, ПВХ



Особливості верстата LM6040:

  • Висока якість гравіювання та різання

  • Висока швидкість роботи

  • Відсутність пошкодження виробу завдяки локальному тепловому впливу

  • Можливість обробки різних неметалевих матеріалів

  • Мінімальна кількість відходів

  • Можливість зміни параметрів завдання як з пульта керування RuiDa, так і програмно з комп'ютера

  • Наявність оглядового протипожежного вікна

  • Наявність світлодіодної лампи для освітлення робочої області

  • Підтримка всіх форматів файлів, які можна безпосередньо імпортувати в CorelDRAW (CDR, DWG, DXF, JPG, BMP, TIF, PCD і т.д.)



Основні технічні характеристики:

Модель: LM6040 75W

Тип лазера: CO2

Виробник лазерної трубки: Reci

Модель лазерної трубки: W1

Номінальна потужність лазерної трубки: 75 W

Максимальна потужність лазерної трубки: 81 W

Довжина лазерної трубки: 1100 мм

Діаметр лазерної трубки: 80 мм

Термін служби лазерної трубки: ~ 8000 годин

Тип охолодження лазерної трубки: водяний

Блок живлення лазерної трубки: ZYE Laser MYJG80R

Загальна споживана потужність: ≥300 Вт

Електроживлення: 220 V±10% 50 Гц

Глибина різання: 0...15 мм (залежно від матеріалу)

Швидкість різання: 1...50 мм/с

Швидкість гравіювання: 1...500 мм/с

Товщина трубки лазерної головки: 18 мм

Мінімальний розмір букв для гравіювання: 1х1 мм

Роздільна здатність: ≤1000 dpi

Точність позиціювання: ≤0.01 мм

Час безперервної роботи верстата: ≤12 годин

Робоча температура: 0...+45°C

Відносна вологість: ≤80% (без конденсату)

Робоча поверхня: стільникова і ламельна панелі

Розміри робочого поля: 600х400 мм

Підйомний механізм стола: ланцюговий

Глибина опускання столу: 200 мм

Модель двигуна підйомного механізму: 68KTYZ

Система вентиляції: присутня (вентилятор FP-108 (EX-S1-B))

Інтерфейс підключення: USB, USB-накопичувач, Ethernet (LAN)

Операційна система ПК: Win ХР 7, 8, 10

Програмне забезпечення: RDWorks

Контролер: RDC6445S (EC)

Драйвер: YM422-D

Підтримка форматів файлів: CDR, DWG, DXF, JPG, BMP, TIF, PCD і т.д.

Кроковий двигун: 42HS044MF330F-01

Кінцевий датчик: механічний

Габаритні розміри: 1400х750х950 мм

Вага: 75.2 кг



Основні технічні характеристики водяного насосу XYH-075:

Електроживлення: 220~240 В / 50 Гц

Потужність: 75 Вт

Максимальна висота підйому води: 3.2 м

Продуктивність: 3200 л/год

Максимальна температура води: 35°C

Клас захисту: IPX8



Основні технічні характеристики повітряного компресора ACO-001А:

Електроживлення: 220 В / 50 Гц

Потужність: 18 Вт

Тиск: 0.020 МПа

Продуктивність: 38 л/хв

Діаметр вихідного патрубка: 10 мм



Габаритні розміри:



Основні компоненти верстата:

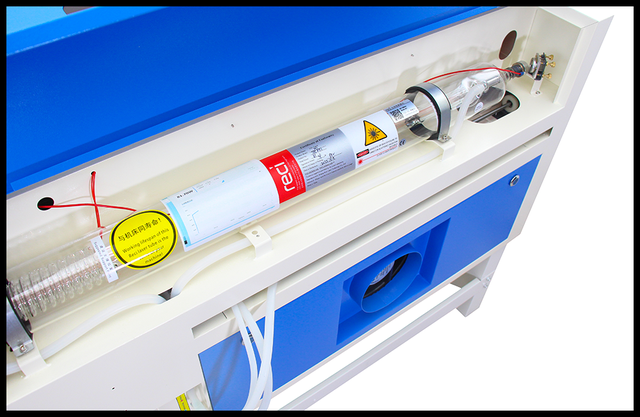

Лазерна трубка Lasea 75W
Принцип роботи лазерної трубки СО2: з блоку управління лазерного верстата на блок живлення лазерної трубки надходить інформаційний сигнал, який формує в самому блоці живлення високовольтні розряди різної напруги, що відповідає потужності різання (0-100 %). Після отримання розряду високої напруги в трубці генерується лазерний промінь на виході з трубки, катод у відсіку з газом СО2. Потім промінь поперемінно відбивається від дзеркал і на останньому дзеркалі проходить через лінзу, де фокусується в дуже тонкий і потужний промінь, який виконує лазерне різання.

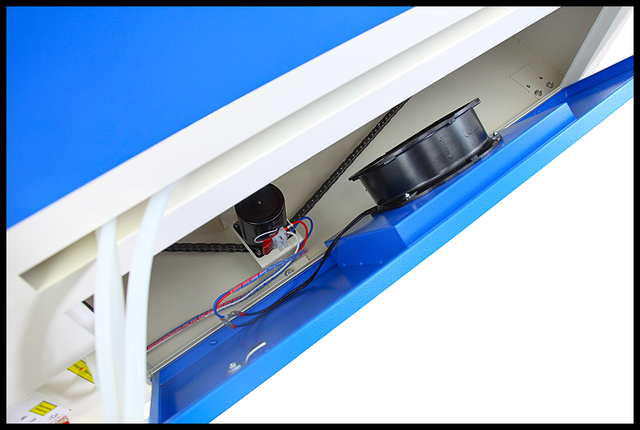

Система вентиляції
Дана система представлена якісним вентилятором FP-108 (EX-S1-B) 38W

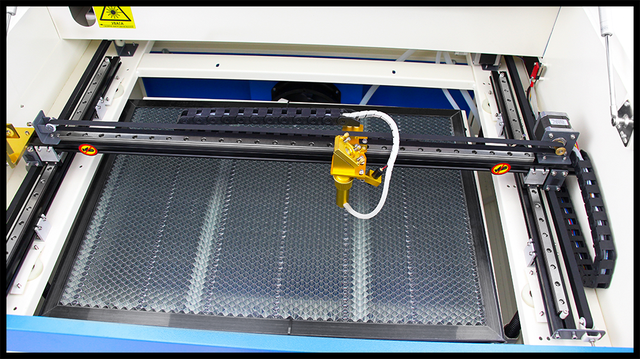

Робоче поле 600х400 мм
Складається зі стільникової платформи та платформи для встановлення ламелей. Верстат оснащений підйомним механізмом столу.

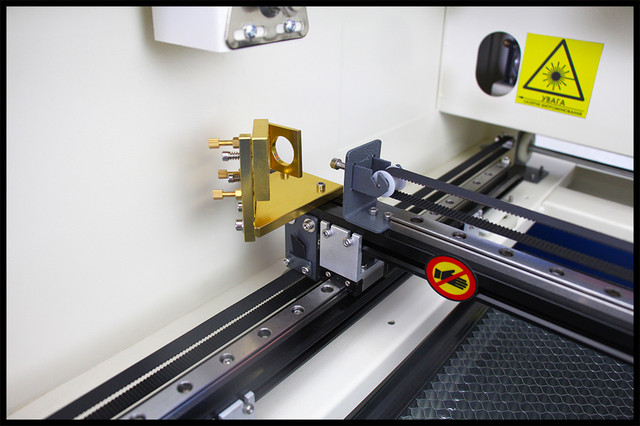

Механічна система
Представлена ремінним приводом та комбінованими напрямними (рейки та вали)

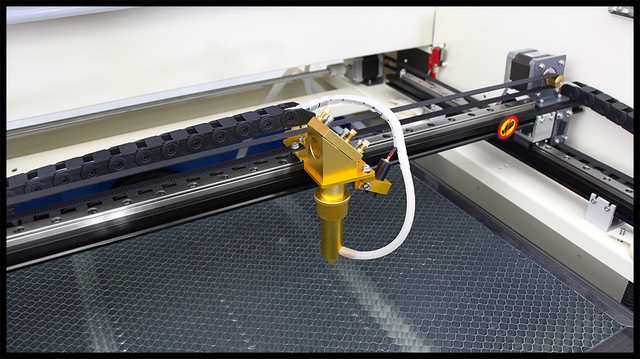

Лазерна головка
Оснащена автоматичним продувом для запобігання забрудненню

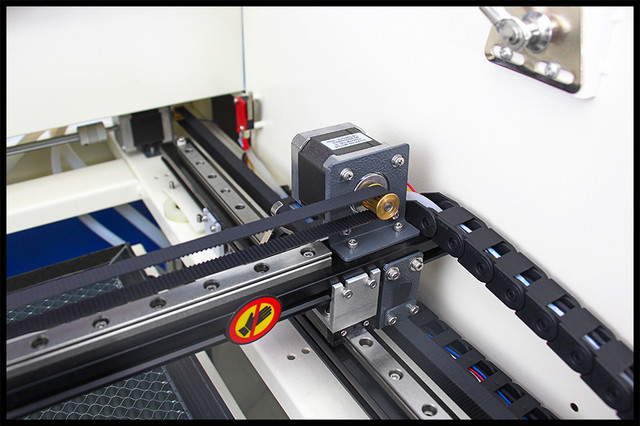

Крокові двигуни
Якісні та потужні КД забезпечують високу точність роботи при максимальному прискоренні

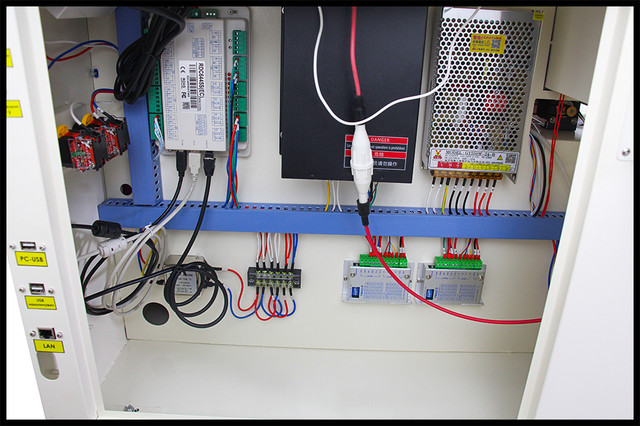

Система керування верстатом

Система RDC6445S(EC) - це система управління лазерним верстатом нового покоління, розроблена компанією RD Co., Ltd. Крім традиційних для продуктів компанії апаратної стабільності та стійкості до електричних пошкоджень, дана система працює під управлінням удосконаленого ПЗ, що дозволяє зберігати більше файлів, здатна з'єднуватися з ПК по USB2.0 або Ethernet.

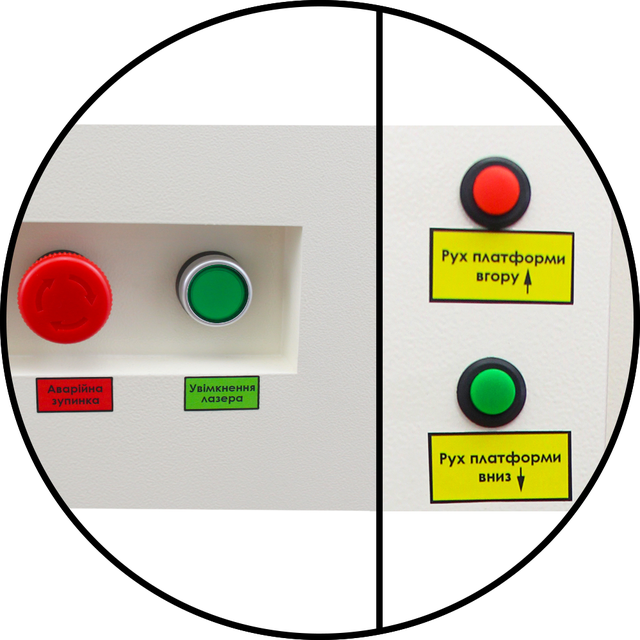

      Кнопки управління верстатом

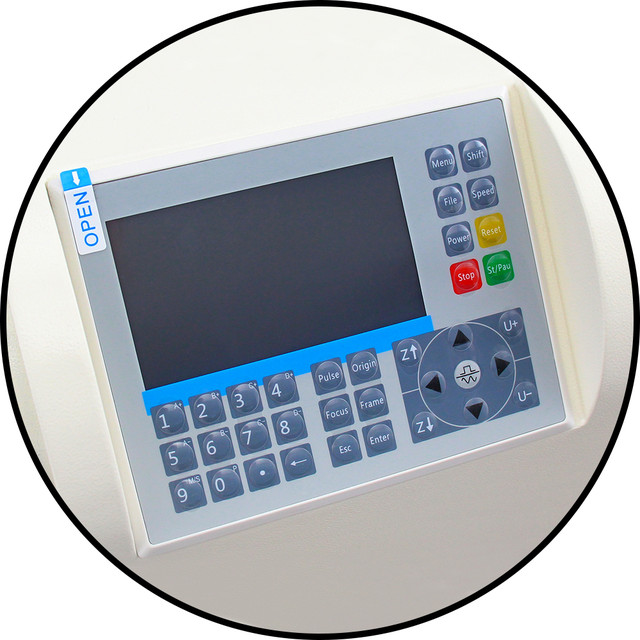

        Панель управління RuiDa

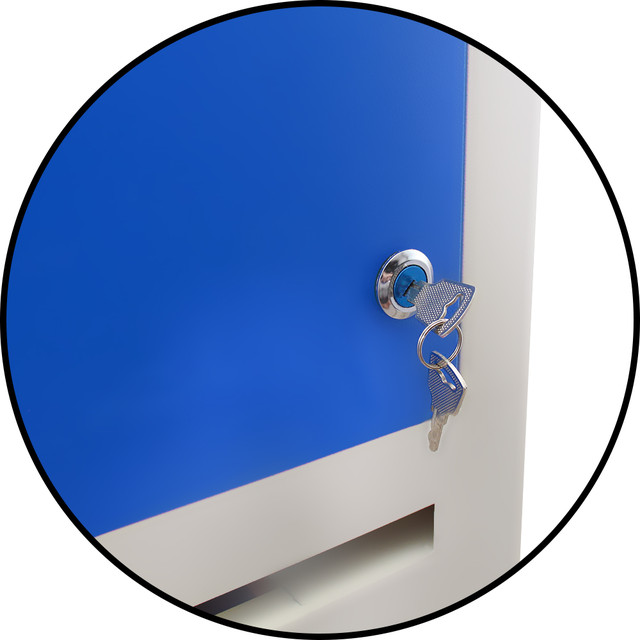

Механічна система відкривання корпуса

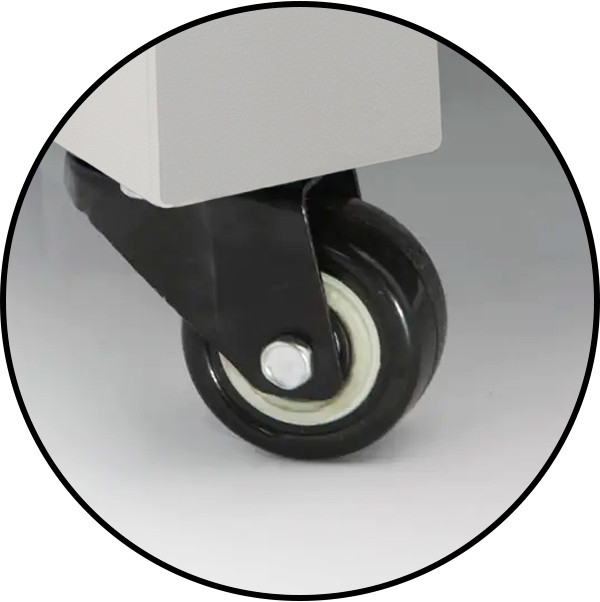

Колесо для легкого транспортування
Корисні поради!
  • Вихідний промінь пристрою містить видиме і невидиме випромінювання, яке згубно впливає на очі людини. У жодному разі не дивіться на лазерний промінь під час роботи! При знаходженні поруч із лазерною системою повинні використовуватися спеціальні захисні окуляри, які забезпечують адекватний захист від лазерного випромінювання.
  • Лазерний верстат LM6040 заборонено використовувати для обробки горючих та вибухонебезпечних матеріалів.
    Для очищення лінзи використовуйте суміш безводного етанолу 99.5% та діетилового ефіру у співвідношенні 3:1.
  • У разі використання лазерного пристрою переконайтеся, що захисне заземлення підключено.

Відео роботи лазерного верстата



Приклади робіт:

Більш детальну інструкцію з експлуатації дивіться у вкладці "СПЕЦИФІКАЦІЇ"

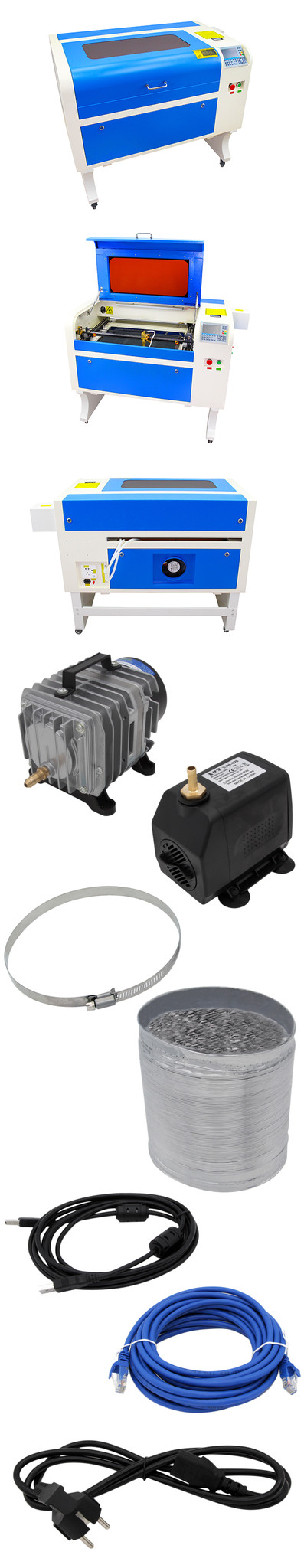

Комплект постачання
  •

    Лазерний CO2 верстат LM6040

  • Водяний насос

  • Повітряний компресор

  • Гофра

  • Фланець під гофру

  • Хомут для кріплення гофри

  • Кабель живлення

  • USB-кабель

  • LAN - кабель

  • Запобіжники

  • Набір ключів

  • Диск із посібником з експлуатації та програмним забезпеченням

УВАГА! Ламелі в комплект постачання не входять
До цього лазерного верстата у нас можна придбати

Окуляри захисні для CO2 лазера GCO2-9500/12000-OD7+Очки защитные для CO2 лазера GCO2-9500/12000-OD7+, фото 2

Промисловий чилер S&A CW-3000AGПромышленный чиллер S&A CW-3000AG, фото 2

Промисловий чилер S&A CW-5000AGПромышленный чиллер S&A CW-5000AG, фото 2

Промисловий чилер S&A CW-5202AHПромышленный чиллер S&A CW-5202AH, фото 2



Гнучкий кабель-канал (кабелеукладач) із внутрішнім розміром 10х10, відкритийГибкий кабель-канал (кабелеукладчик) с внутренним размером 10х10, открытый, фото 2

Кроковий двигунШаговÑй двигаÑÐµÐ»Ñ 17HS3430  1.2A 0.28N.m

ДрайверЦиÑÑовой дÑÐ°Ð¹Ð²ÐµÑ DM860 Leadshine

Блок живленняÐмпÑлÑÑнÑй блок пиÑÐ°Ð½Ð¸Ñ 24V 3A 75W

Фільтр живленняФилÑÑÑ Ð¿Ð¸ÑÐ°Ð½Ð¸Ñ EMI CW4L2-10A-T

РейсаРелÑÑа HGR15 HIWIN





Дивіться всі наші оголошення





Основні атрибути
Країна виробникКитай
Основні
Тип комплектующегоЛазерний СО2 верстат
Станнове
Матеріал корпусуметал
Робоча температура0...+45°С
МодельLM6040 75W
Тип лазераСО2
Загальна споживана потужність≥300 Вт
Електроживлення220 V ± 10% 50 Гц
Глибина різання0...15 мм (залежно від матеріалу)
Швидкість різання1...50 мм/с
Швидкість гравіювання1...500 мм/с
Мінімальний розмір букв гравірування1х1 мм
Роздільна здатність≤1000 dpi
Точність позиціонування≤0.01 мм
Термін служби лазерної трубки~ 8000 годин
Час безперервної роботи верстата≤12 годин
Відносна вологістьhe80% (без конденсата)
Покриття робочої поверхністільниковий і ламельний стіл
Розміри робочого поля600х400 мм
Операційна система ПКWin ХР, 7, 8, 10
Механічна системапасові передачі, об'єднані напрямні
Габаритні розміри1400х750х950 мм
Підьомний механізм столуланцюговий
Модель лазерної трубкиW1
Інтерфейс підключенняUSB, Ethernet
Номінальна потужність лазерної трубки75 W
Діаметр лазерної трубки80 мм
Тип охолодження лазерної трубкиВодяний
Програмне забезпеченняRDWorks
Довжина лазерної трубки1100 мм
Виробник лазерної трубкиReci
Максимальна потужність лазерної трубки81 W
Блок живлення лазерної трубкиZYE Laser MYJG80R
Глибина опускання столу200 мм
Модель двигуна підйомного механізму68KTYZ
Система вентиляціїприсутня (вентилятор FP-108 (EX-S1-B))
КонтролерRuiDa RDC6445S (EC)
ДрайверYM422-D
Підтримка форматів файлівCDR, DWG, DXF, JPG, BMP, TIF, PCD и т.д.
Кроковий двигун42HS044MF330F-01
Кінцевий датчикмеханічний
Кількість осей3
Вага (кг)75.2
