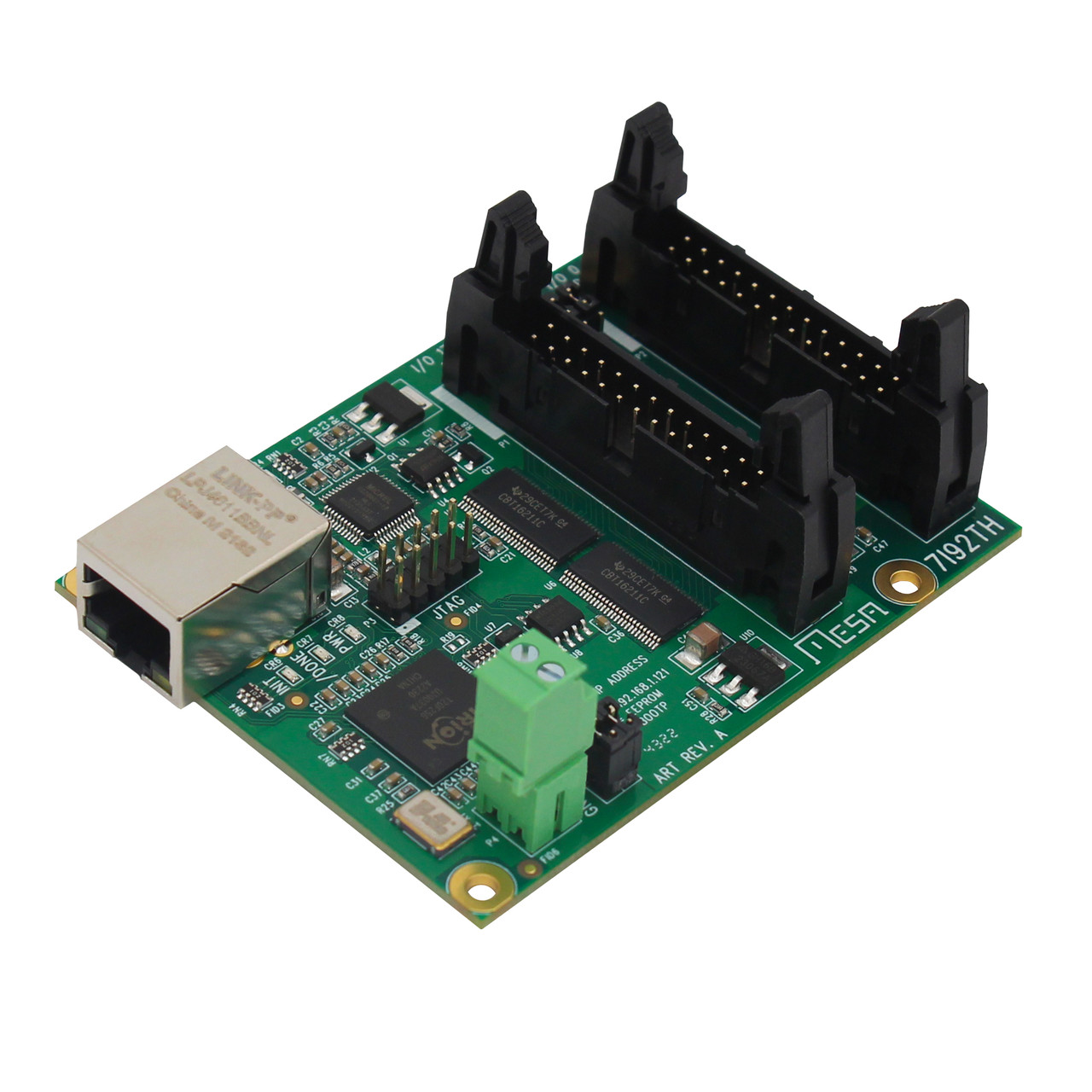

Контролер MESA 7I92TH

Опис
Характеристики
Інформація для замовлення

Контролер MESA 7I92TH — ефективне рішення для керування своїми виробничими процесами, спеціально розроблений для верстатів із ЧПК. Являє собою недорогу, універсальну, програмовану карту FPGA введення/виведення з хост-з'єднанням 100 BaseT Ethernet. Покращені функції містять у собі більший FPGA, найкращий захист Ethernet ESD, і опції pull up/pull down для пінів введення/виведення. Однією з основних переваг MESA 7I92TH є сумісністю з безліччю систем ЧПК.

7I92TH використовує стандартні розпіновки та роз'єми паралельного порту для сумісності з більшістю паралельних портів карт керування рухом /виносними картами з ЧПК / багатоосьовими кроковими двигунами, що дають змогу підвищити продуктивність керування рухом у режимі реального часу. На відміну від паралельного порту, який замінює 7I92TH, у цьому контролері кожен біт введення/виведення має індивідуально програмований напрямок і функцію. 7I92TH має спрощену систему передавання даних хосту UDP, яка дає змогу працювати в режимі онлайн, якщо це необхідно, і сумісна зі стандартними мережами для програм, що не працюють у режимі онлайн.

7I92TH забезпечує 34 біти введення/виведення (17 на роз'єм), всі біти введення/виведення допускають 5 В і мають навантажувальні резистори. Опція джерела живлення дає змогу 7I92TH подавати живлення 5 В на панелі керування, якщо це необхідно. Модулі вбудованого ПЗ призначені для апаратної генерації кроків, підрахунку квадратурних кодерів, ШІМ, цифрового введення-виведення, віддаленого введення-виведення Smart Serial, інтерфейсів BISS, SSI, SPI, UART та інших. Доступні конфігурації, які сумісні із загальними комутаційними платами та багатоосьовими кроковими двигунами, як-от Gecko G540 і Leadshine MX3660. Всі вбудовані програми керування рухом мають відкритий вихідний код і легко модифікуються для підтримки нових функцій або різних поєднань функцій. 26-контактні роз'єми введення/виведення фіксуються затискними елементами.

Зараз від Mesa доступно шість сумісних карток 7I92TH — від 7I74 до 7I78 і 7I85. 7I92TH підтримує дві комутаційні картки, тому, наприклад, конфігурація 10 ось step/dir або 12-осьова аналогова серво-конфігурація можлива з однією 7I92TH і двома комутаційними картками Mesa.



Характеристики:

ТИП ХАРАКТЕРИСТИКИ МІНІМУМ МАКСИМ ЗАСТОСУВАННЯ
БЛОК ЖИВЛЕННЯ 5V 4.5 V 5.5 V P3 постачається 5V
СПОЖИВАННЯ ПОТУЖНОСТІ 5V - 2 A Межа роз'єму P3 залежить від зовнішньої
навантаження 5V
СПОЖИВАННЯ ПОТУЖНОСТІ 5V - 250 mA Немає зовнішнього навантаження
МАКСИМАЛЬНИЙ СТРУМ 5V ВВОДУ / ВИВОДУ - 1000 mA Кожен (межа PTC)
ДІАПАЗОН ТЕМПЕРАТУРИ -40°C +85°C -

Програмне забезпечення: Windows і Linux

Інтерфейс підключення: Ethernet

Мікросхема: Efinix T20F256C4

Первинний роз'єм вводу/виводу: HDR26

Вторинний роз'єм вводу/виводу: HDR26

Напруга живлення: 5В

Габаритні розміри: 85.5х63.5х29.5 мм

Вага: 46 г

Гарантія: 3 місяці

Розміри плати (inch):

Розташування роз'ємів:

Комплект постачання
  • Контролер MESA 7I92TH (1 шт.)

Щоб скористатися всіма перевагами контролера MESA 7I92TH, необхідно встановити актуальну версію прошивки.

Прошивка для контролера MESA 7I92TН  - завантажити

Важливо!

Виробник залишає за собою право вносити зміни в конструкцію виробу, що не погіршують його якість, без попереднього повідомлення покупця.

Зовнішній вигляд товару може незначно відрізнятися від світлин на сайті. Розбіжність зовнішнього вигляду не є показником неналежної якості пристрою.

Інформація на сайті є актуальною на момент її публікації!



Дивіться всі наші оголошення

Основні
ВиробникMESA
Країна виробникСША
Тип управлінняЕлектронне
Вага0.046 кг
СтанНовий
Технічні характеристики
Мінімальна робоча температура0 град.
Максимальна робоча температура70 град.
Габаритні розміри
Довжина85.5 мм
Ширина63.5 мм
Висота29.5 мм
Користувальницькі характеристики
Тип комплектующегоКонтролер
Підтримувані операційні системиWindows і Linux
Модель мікросхемиEfinix T20F256C4
Первинний роз'єми введення / виводуHDR26
Вторинний роз'єми введення / виводуHDR26
Напруги живлення5V
Інтерфейс підключенняEthernet
Мoдель7I92TH
Гарантія3 м
