КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК

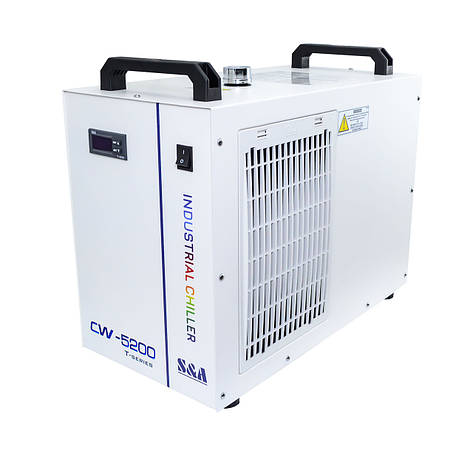

Чилер для охолодження рідини S&A CW-5200TG, система охолодження води для лазерного верстата CO2 та шпинделя, фото 1

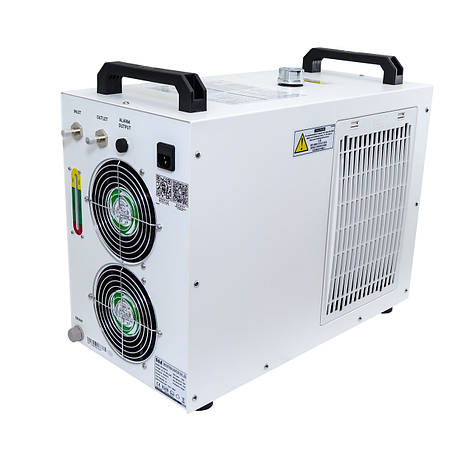

Чилер для охолодження рідини S&A CW-5200TG, система охолодження води для лазерного верстата CO2 та шпинделя, фото 3

Чилер для охолодження рідини S&A CW-5200TG, система охолодження води для лазерного верстата CO2 та шпинделя

Опис
Характеристики
Специфікації
Інформація для замовлення

Промисловий чилер для охолодження рідини S&A CW-5200TG, система охолодження води для лазерного верстата CO2 і шпинделя, портативне холодильне встановлення чилер

Чилер CW-5200TG — промислове охолоджувальне встановлення, яке призначене для зниження температури охолоджувальної води або технологічної рідини в верстатах на основі лазерних трубок CO2 постійного струму потужністю ≤100 Вт, шпинделями потужністю ≤5 кВт або іншому обладнанні з аналогічною системою охолодження.

Чилер також підходить для охолодження, верстатів із ЧПК, шліфувальних верстатів, оброблювальних центрів, лазерних зварювальних апаратів, лазерних струменевих принтерів та іншого обладнання.

У якості холодоагенту використовується фреон R-134а. За відведення тепла від радіатора відповідають два високошвидкісні вентилятори діаметром 150 мм.

CW-5000TG обладнаний контролером з дисплеєм Т-503D, який забезпечує 2 режими роботи:

  • Підтримування заданої температури;

  • Розумний температурний режим (регулює температуру рідини залежно від температури навколишнього повітря)

Корпус пристрою виготовлений із металу. На верхній грані є ручки для зручного перенесення пристрою.



Сфера застосування: лазерні верстати CO2, фрезерно-гравірувальні верстати, зварювальні пристрої тощо.

Особливості:

  • Високий показник холодопродуктивність завдяки фреону R-134а;

  • Місткий герметичний резервуар на 6 л;

  • Масивний радіатор із гарною розсіювальною здатністю;

  • 2 високошвидкісні вентилятори для відведення тепла;

  • 2 режими керування температурою з тонкими налаштуваннями;

  • Відстеження показників температури та кодів аварійних ситуацій у режимі реального часу за допомогою дисплея контролера;

  • Наявність системи звукової сигналізації аварійних ситуацій;

  • Наявність роз'єму виведення сигналу аварійної ситуації на зовнішній контролер;

  • Наявність виведення для зливання води з резервуара;

  • Надійність;

  • Тривалий термін експлуатації.

Технічні характеристики:

  • Виробник: Guangzhou Teyu Electromechanical (S&A Chiller) ÐšÐ°Ñ€Ñ‚инки по запросу S&A chiller;
  • Модель: CW-5200TG;
  • Тип охолодження: фреоновий;
  • Використовуваний холодоагент: R-134а;
  • Об'єм холодоагенту: 300 г;
  • Кількість контурів охолодження: 1;
  • Потужність відповідної лазерної трубки CO2: ≤100 Вт;
  • Потужність відповідного шпинделя: ≤5 кВт;
  • Кількість фаз живлення: 1;
  • Напруга живлення: 220 В змінний струм (АС);
  • Частота змінного струму: 50 Гц;
  • Сила струму: 0.4 - 3.1 А;
  • Номінальна потужність обладнання: 0.46 кВт;
  • Номінальна холодопродуктивність: 1.08 кВт;
  • Потужність компресора: 0.39 кВт;
  • Потужність водяної помпи: 0.03 кВт;
  • Максимальна висота підіймання рідини: 10 м;
  • Максимальна продуктивність: 13 л/хв;
  • Об'єм резервуара: 6 л;
  • Кількість вентиляторів: 2;
  • Діаметр вентиляторів: 150 мм;
  • Кількість режимів керування температурою: 2;
  • Температура довкілля для ефективної роботи: +5...+25 °C;
  • Максимальна температура довкілля: +50 °C;
  • Мінімальна температура рідини: +1 °C;
  • Максимальна температура рідини: +40 °C;
  • Точність підтримки температури: ±0.3 °C;
  • Діаметр штуцерів: 10 мм;
  • Матеріал штуцерів: латунь;
  • Матеріал корпусу: метал;
  • Габаритні розміри: 580х290х470 мм;
  • Вага нетто: 20.7 кг;
  • Стан: нове;
  • Гарантійний термін: 3 місяці.

Основні компоненти:

Принцип роботи:

Інтерфейс панелі контролера:

"D1" горить: контролер працює в "розумному" режимі
"D1" не горить: контролер працює в режимі підтримки заданої температури
"D1" блимає: контролер працює в режимі налаштування параметрів або відображає температуру навколишнього середовища
"D2" горить: чилер працює в режимі охолодження
"D2" не горить: чилер працює в режимі очікування (моніторингу)
"D2" блимає: чилер працює в режимі енергозбереження
Якщо натиснути кнопку "▼", то контролер покаже температуру навколишнього середовища. При бездіяльності через 6 секунд він повернеться у попередній стан відображення даних. Під час відображення температури навколишнього середовища індикатор "D1" блиматиме.
Клавіші "▲" та "▼" призначені для вибору потрібних значень та налаштувань
Клавіша "RST": клавіша введення
Клавіша "SET": клавіша вибору функції

Відновлення заводських налаштувань:

Перед запуском чилера затисніть і утримуйте клавіші "▲" і "▼", доки контролер не відобразить значення "rE", через 6 секунд після того, як ви відпустите клавіші, контролер перейде в режим нормальної роботи. Після цих дій усі параметри контролера будуть відновлені до заводських значень.

Опис кодів аварійних ситуацій:

При звуковій сигналізації аварійної ситуації на дисплеї поперемінно відображаються код помилки та температура

Для вимикання звукової сигналізації потрібно натиснути будь-яку клавішу, проте код помилки на дисплеї залишиться доти, доки не буде усунуто помилку

Код помилки E1 E2 E3 E4 E5
Опис Занадто висока температура навколишнього середовища Занадто висока температура рідини Надто низька температура рідини Несправність датчика температури навколишнього середовища Несправність датчика температури рідини

Список і опис параметрів контролера:

Код Опис Діапазон Значення за замовчуванням встановлено на заводі Примітка
F0 Встановлення температури F9~F8 +25 °C Постійний контроль температури
F1 Значення різниці температур -15~+5 °C -2°C Діапазон реакції "розумного" режиму
F2 Гістерезис температури 0.1~3.0 °C 0.8 °C
F3 Спосіб управління 0~1 1 1: "розумний" режим
0: режим підтримки заданої температури
F4 Сигналізація перегріву рідини 1~20 °C 10 °C
F5 Сигналізація переохолодження рідини 1~20 °C 15 °C
F6 Сигналізація перевищення температури навколишнього середовища 40~50 °C 45 °C
F7 Пароль 00~99 8
F8 Гранично висока температура рідини F0~40 °C 30 °C
F9 Гранично низька температура рідини 1 °C~F0 20 °C

Базові налаштування чилера:

Натисніть кнопку "SET" для входу до меню відображення налаштувань. Індикатор "D1" буде блимати, сигналізуючи, що ви перебуваєте в режимі відображення поточної температури. У "розумному" режимі дисплей показуватиме різницю між температурою рідини та навколишнім середовищем ("F1").

У режимі підтримки заданої температури дисплей відображатиме встановлену для утримання температуру ("F0"). Натисніть кнопку "▲" або "▼", щоб змінити налаштування. Після зміни значення, натисніть кнопку "RST" для збереження та виходу з налаштувань або натисніть кнопку "SET" для виходу без збереження.

Якщо протягом 20 секунд не буде жодних дій, контролер автоматично вийде зі стану зміни параметрів без збереження значень.

Розширені налаштування чилера:

Натисніть і утримуйте кнопки "▲" та "SET" протягом 5 секунд, доки на дисплеї не загориться цифра "0". За допомогою кнопки "▲" виберіть той пароль, який у вас встановлений (за замовчуванням - "8"). Після вибору пароля натисніть "SET". Якщо пароль вибрано правильно, на екрані з'явиться "F0" і чилер перейде до меню розширених налаштувань. Також про знаходження в меню налаштувань буде сигналізувати миготливий індикатор "D1". Якщо введено неправильний пароль, чилер повернеться до головного меню (відображення температури).

У меню розширених налаштувань клавішами "▲" і "▼" виберіть потрібну функцію та натисніть "SET" для її подальшого налаштування. Зміна параметрів здійснюється клавішами "▲" і "▼", підтвердження – клавішею "RST" (відбудеться збереження вибраного параметра та повернення до попереднього меню). Для повернення в основне меню відображення температури без збереження необхідно натиснути клавішу "SET" або зачекати 20 секунд.

Примітки: У процесі налаштування чиллер працює за раніше встановленими параметрами.

У режимі "Підтримка заданої температури" температура рідини контролюється параметром "F0".

У "розумному" режимі температура рідини підбиратиметься, виходячи з температури навколишнього середовища та параметра "F1".

Рекомендації по експлуатації!

  • Забороняється включати чилер при сухому резервуарі

  • В якості охолоджуючої рідини рекомендується використовувати очищену або дистильовану воду

  • Коли чилер з рідиною зберігається в середовищі з температурою нижче +2 °C, необхідно додати антифриз в резервуар. Коли температура середовища стане вищою, залийте очищену або дистильовану воду і запустіть чилер на 30 хвилин, щоб видалити залишки антифризу. Потім злийте цю рідину і наповніть резервуар новою для нормальної роботи пристрою

  • Чилер повинен знаходитися в сухому приміщенні, що добре провітрюється, вдалині від джерел тепла. Залишайте мінімум 50 см простору за задньою панеллю і 30 см з боків для оптимальної роботи пристрою

  • Рекомендується оновлювати воду раз на тиждень

  • При транспортуванні чилера або передбачуваним тривалим періодом простою необхідно злити рідину з резервуара

Увага! Якщо під час ввімкнення чилера температура рідини становить нижче встановленого в контролері значення, то охолодження відбуватися не буде. Процес охолодження почнеться тільки після перевищення встановлених значень
Детальнішу інструкцію з експлуатації дивіться у вкладці "Специфікації"
Комплект постачання:
  • Чилер CW-5200TG

  • Кабель живлення

  • Роз'єм виведення сигналу аварійної ситуації

  • Хомути

Як придбати цей товар:

     Оформити замовлення ви можете на сайті, натиснувши кнопку або в телефонному режимі.

     Наші менеджери проконсультують вас, дадуть пораду, а також відповіді на ваші питання про товар. Номер для зв'язку з менеджером:

            +38 (097) 100-30-30;  +38 (099) 100-30-30.

    Оплата зручним для вас способом.

     Доставка обраним вами способом.

    Також ви можете залишити ваш відгук про нас:





Основні
Країна виробникКитай
ВиробникS&A
Охолодження конденсатораПовітряне
Холодопродуктивність1.08 кВт
Максимальна температура навколишнього середовища50 град.
Споживана потужність0.46 кВт
Напруга живлення220 В
Частота струму50 Гц
Вага20.7 кг
Гарантійний термін3 міс
СтанНовий
Тип охолодженняФремонний
Кількість фаз живлення1
Об'єм резервуара6 л
Точність підтримки температури±0.3 °C
Об'єм холодоагенту300 гр
Потужність компресора0.39 кВт
Потужність водяної помпи0.03 кВт
Сила тока0.4-3.1 А
Сила відповідної лазерної трубки CO2≤100 Вт
Сила відповідної шпинделя≤5 кВт
Максимальна температура рідини+40 °C
Кількість контурів охолодження1
Максимальна висота підйому рідини10 м
Максимальна швидкодія10 л/хв
Кількість режимів керування температурою2
Температура навколишнього середовища для ефективної роботи+5 - +25°С
Мінімальна температура рідини+1°С
Діаметр штуцерів10 мм
Штуцерський матеріаллатину
Кількість вентиляторів2
Діаметр вентиляторів150 мм
Габаритні розміри
Ширина290 мм
Довжина580 мм
Висота430 мм
Додаткові характеристики
Вбудована насосна станціяТак
Автоматичний режим роботиТак
Пульт дистанційного керуванняНі
ТаймерНі
Використовуваний холодоагентфреон R134a
