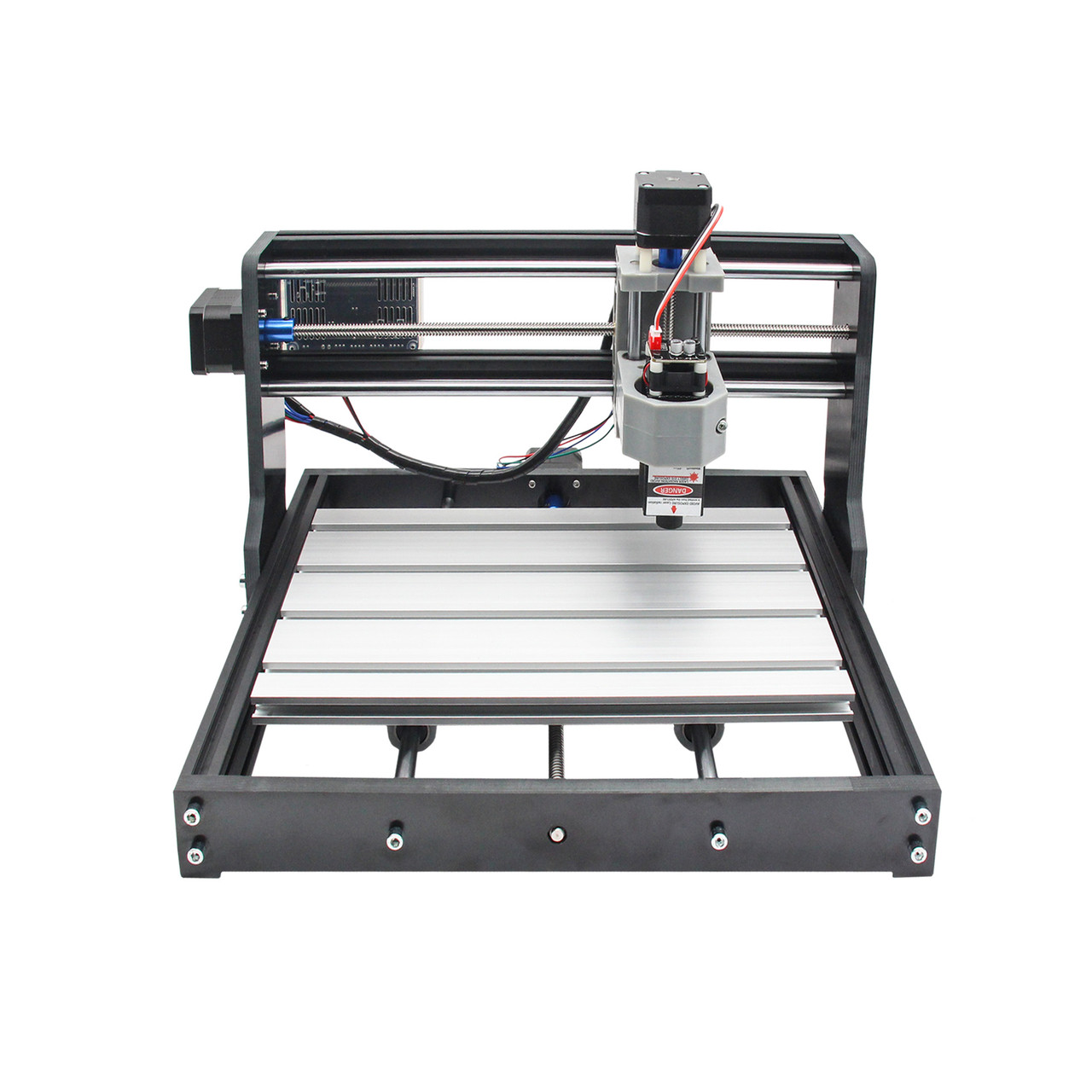

Лазерний фрезерно-гравірувальний верстат USB 3018 (лазер 1000mW + шпиндель 150W), 3 координати

Лазерний фрезерно-гравіювальний верстат 3018 (лазер 1000mW + шпиндель 150W) - це універсальне високотехнологічний компактний пристрій, призначений для різання та гравіювання різних матеріалів. Цей верстат дає змогу виготовляти невеликі вироби, які за якістю зазвичай не поступаються заводським. Рама верстата та робоче поле виготовлені з алюмінієвого профілю і жорсткого фенольного пластику. Як лінійні напрямні використовуються прецизійні вали без опори діаметром 10 мм. Приводні механізми представлені трапецеїдальними валами діаметром 8 мм і кроком 4 мм. В основу конструкції входять і пластикові елементи (виповнені методом лиття під тиском): кріплення шпинделя (лазера), розпірки и підшипникові вузли. Плавність роботи забезпечують 3 крокові двигуни типу NEMA17 з крутним моментом 0.25 Нм. 3018 обладнаний шпинделем потужністю 150W і лазером потужністю 1000 mW. Працює пристрій під керуванням контролера GRBL 1.1, який підтримує роботу як зі шпинделем, так і зі шпинделем з лазером (за потреби можна легко замінити шпиндель на лазерну головку). Під'єднання до комп'ютера відбувається через інтерфейс USB.

Верстат постачається як комплект для самостійного складання!

Особливості станка 3018:

• Можливість встановлення як шпинделя для різання, так і лазера для гравіювання
• Швидка та легка заміна комплектуючих
• Висока якість роботи
• Компактний і легкий корпус
• Можливість оброблення різних матеріалів
• Можливість автоматизації операцій за допомогою комп'ютерного керування
• Широке застосування

Застосування: виготовлення табличок, сувенірів, нагород, статуеток тощо.

Оброблювані матеріали: деревина, пластик, гума, шкіра, тканина, анодований алюміній

Матеріали, які не можна обробляти: тверді метали, камінь, кераміка, слонова кістка, що відбивають і прозорі матеріали (лазер) та ін.

Основні технічні характеристики:

• Модель: 3018 (лазер 1000mW + шпиндель 150W);
• Плата керування: GRBL 1.1;
• Кількість координат керування: 3;
• Інтерфейс під'єднання: USB;
• Програмне забезпечення: GRBL Control;
• Операційна система: Windows XP SP3, 7, 8, 10, Linux (х32/х64);
• Електроживлення: 12~36 VDC, 5A;
• Матеріал рами верстата та робочого поля: верстатний алюмінієвий профіль 20х40 мм і 20х20 мм;
• Лінійні напрямні: вали без опори діаметром 10 мм;
• Приводні механізми: трапецеїдальні гвинти діаметром 8 мм і кроком 4 мм;
• Крокові двигуни: NEMA17 (1.33 A, 0.25 Нм);
• Драйвера крокових двигунів: A4988;
• Розміри робочого поля: 300х180х15 мм;
• Габаритні розміри верстата: 400х330х280 мм;
• Вага станка: 5.9 кг.

ЛАЗЕР 1000 mW

• Потужність: 1000 mW;
• Довжина хвилі: 450 nm;
• Форма променя: крапка (фокусована);
• Матеріал корпусу: алюміній;
• Тип охолодження: примусове повітряне;
• Регулювання фокусної відстані: ручна;
• Ресурс лазерного випромінювача: ≥10 000 годин;
• Час безперервної роботи: ≤12 годин;
• Робоча температура: -10°С...+40°С.

ШПИНДЕЛЬ 775ER

• Потужність: 150 W;
• Швидкість: ~10 000 об./хв;
• Діаметр шпинделя: 44.5 мм;
• Діаметр вала: 5 мм;
• Загальна довжина: 98 мм;
• Довжина без вала: 75.5 мм;
• Цанговий патрон: C16-ER11-35L;
• Цанга: ER11 (3.175 мм);
• Тип охолодження: повітряне.

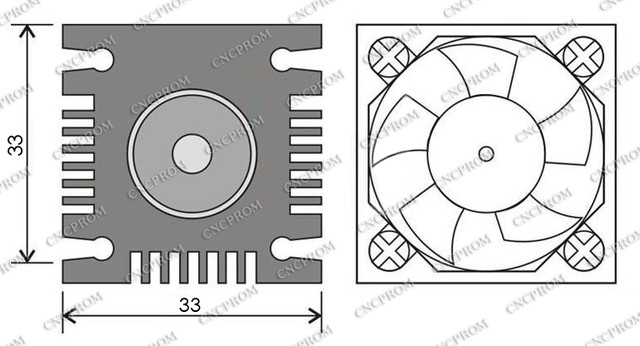

Габаритні розміри:

Схема під'єднання:

Відео огляд конструкції верстата:

Верстат постачається як комплект для самостійного складання!

• Конструкційні елементи верстата (алюмінієвий профіль, фурнітура, вали, крокові двигуни тощо)

• Лазер 1000 mW (1 шт.)

• Шпиндель 775 (1 шт.)

• USB-кабель для під'єднання до комп'ютера

• Блок живлення (1 шт.)

• Цанговий патрон: C16-ER11-35L (1 шт.)

• Цанга ER11 (1 шт.)

• Набір фрез з прямою полицею NJ3.2001, діаметр 3.175 мм (10 шт.)

• Набір ключів для збирання

• Затискачі для заготовки (4 шт.)

• Захисні окуляри (1 шт.)

• Флешка з ПЗ та інструкцією зі збирання верстата
