КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК

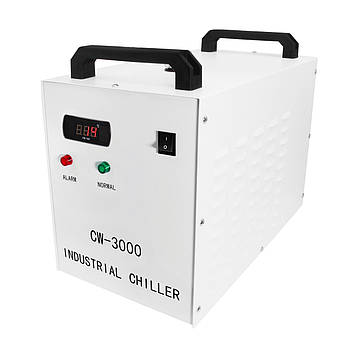

Чилер для охолодження рідини Mingpin CW-3000, система охолодження води для лазерного верстата CO2 і шпинделя, фото 1
Чилер для охолодження рідини Mingpin CW-3000, система охолодження води для лазерного верстата CO2 і шпинделя, фото 3

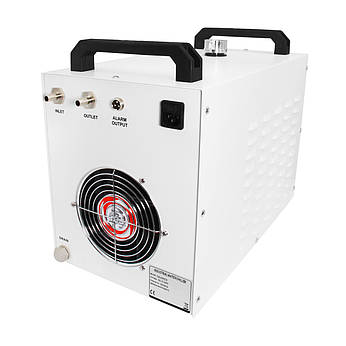

Чилер для охолодження рідини Mingpin CW-3000, система охолодження води для лазерного верстата CO2 і шпинделя, фото 4

Чилер для охолодження рідини Mingpin CW-3000, система охолодження води для лазерного верстата CO2 і шпинделя

Опис
Характеристики
Інформація для замовлення

Промисловий чилер для охолодження рідини Mingpin CW-3000, система охолодження води для лазерного верстата CO2 і шпинделя, портативне холодильне встановлення чилер

Чилер CW-3000 — промислове встановлення повітряного охолодження з потужністю розсіювання тепла 50 Вт/C, яка призначена для зниження температури охолоджувальної води або технологічної рідини до показників довкілля в лазерних верстатах CO2 потужністю ≤80 Вт, шпинделях потужністю ≤3 кВт або іншому обладнанні з аналогічною системою охолодження.

Головними компонентами пристрою є: місткий резервуар на 9 л, помпа, радіатор у формі алюмінієвого змійовика, вентилятор, датчик потоку рідини, датчик температури рідини, а також дисплей HS-100 для зручного відстеження показника температури.

Увага! Вентилятор не обертається, якщо температура рідини становить нижче ніж +10 °C. Його обертання починається за перевищення температури приблизно +20 °C.

Корпус чилера виготовлений із металу. На верхній грані є ручки для його зручного перенесення.

Сфери застосування: лазерні верстати CO2, фрезерно-гравіювальні верстати, зварювальні пристрої тощо.



Особливості:

  • Немає холодоагенту

  • Місткий герметичний резервуар

  • Алюмінієвий змійовик з гарною розсіювальною здатністю

  • Високошвидкісний вентилятор

  • Відстеження показника температури у режимі реального часу

  • Наявність системи звукової сигналізації у разі: нестачі води, без потоку рідини, перевищення максимально допустимої температури рідини, поломки помпи

  • Наявність роз'єму виведення сигналу аварійної ситуації

  • Наявність виведення для зливання води з резервуара

  • Надійність

  • Простота конструкції

  • Низький рівень споживання енергії

  • Тривалий термін експлуатації

  • Порівняно низька вартість



Технічні характеристики:

Виробник: Jinan Mingpin Electro-Mechanical Equipment

Модель: CW-3000

Тип охолодження: повітряний

Потужність відповідної лазерної трубки CO2: 80 Вт

Потужність відповідного шпинделя: ≤3 кВт

Кількість фаз живлення: 1

Напруга живлення: 220 В змінний струм (АС)

Частота змінного струму: 50 Гц

Сила струму: 0.45 А

Номінальна потужність обладнання: 0.1 кВт

Потужність охолодження: 50 Вт/°C

Об'єм резервуара: 9 л

Максимальна висота підіймання рідини: 9 м

Максимальна продуктивність: 10 л/хв

Температура довкілля для ефективної роботи: 5-25 °C

Максимальна температура рідини: +60 °C

Використовуваний холодоагент: немає

Діаметр штуцерів: 10 мм

Матеріал штуцерів: латунь

Матеріал корпусу: метал

Габаритні розміри: 490х270х380 мм

Вага нетто: 9.5 кг

Стан: нове

Гарантійний термін: 3 місяці



Перший запуск

1. Відкрийте заливний отвір і залийте воду в резервуар (не допускайте переливу води)

2. Відповідно до вимог охолоджувальної системи під'єднайте трубки до вхідних і вихідних отворів

3. Вставте шнур живлення та увімкніть чилер

4. Перевірте рівень води в резервуарі після увімкнення (зазвичай нормальним можна вважати рівень, коли поверхня води міститься приблизно в 8-15 см від заливного отвору)



Опис аварійних сигналів

  Зелене світло Червоне світло Звукова сигналізація Вихід H1, H2 Вихід H1, H3
Нормальна робота Смайлик-эмодзи 🟢 'Зеленый круг' ВК, Инстаграм, WhatsApp: код смайла,  значение и расшифровка эмодзи  Маркировка на одежде. Как ее расшифровать? Маркировка на одежде. Как ее расшифровать? Розімкнуте Зімкнуто
Немає потоку рідини Маркировка на одежде. Как ее расшифровать? Смайлик-эмодзи 🔴 'Красный круг' ВК (ВКонтакте), Инстаграм, Ватсап: код  смайла, значение и расшифровка Динамик, аудио, звук, громкость значок в Wondicon Зімкнуто Розімкнуте
Температура рідини перевищує +60 °C Маркировка на одежде. Как ее расшифровать? Смайлик-эмодзи 🔴 'Красный круг' ВК (ВКонтакте), Инстаграм, Ватсап: код  смайла, значение и расшифровка Динамик, аудио, звук, громкость значок в Wondicon Зімкнуто Розімкнуте
Поломка помпи Маркировка на одежде. Как ее расшифровать? Смайлик-эмодзи 🔴 'Красный круг' ВК (ВКонтакте), Инстаграм, Ватсап: код  смайла, значение и расшифровка Динамик, аудио, звук, громкость значок в Wondicon Зімкнуто Розімкнуте
Низький рівень води Маркировка на одежде. Как ее расшифровать? Смайлик-эмодзи 🔴 'Красный круг' ВК (ВКонтакте), Инстаграм, Ватсап: код  смайла, значение и расшифровка Динамик, аудио, звук, громкость значок в Wondicon Зімкнуто Розімкнуте
Обрив ланцюга живлення - - - Зімкнуто Розімкнуте
Збій живлення - - - Зімкнуто Розімкнуте

Примітка: робочий струм чилера має бути меншим за 5 А, а напруга нижча за 300 В



Схема сигналізації



Методи усунення несправностей

Проблема Можлива причина Метод рішення
Чилер увімкнений, але не працює Шнур живлення не приєднаний Під'єднайте шнур живлення
Вигорів запобіжник Замініть запобіжник у гнізді живлення на новий
Трубки під'єднані до входу і виходу, водяної немає потоку (горить червона лампочка та працює звукова сигналізація) Низький рівень води в резервуарі Долийте воду та перевірте водяний контур на предмет можливих витоків
Заблокований шлях водяного потоку Перевірте водяний контур на предмет перегинів або засмічення
Трубки під'єднані до входу і виходу, водяної потік є (світить червона лампочка й працює звукова сигналізація) Низький рівень води в резервуарі Долийте воду та перевірте водяний контур на предмет можливих витоків
Занадто висока температура (світиться червона лампочка і працює звукова сигналізація) Погана вентиляція чилера Поліпшіть вентиляцію чилера, очистьте> від бруду та пилу
Надмірне теплове навантаження Знизьте теплове навантаження, або використовуйте потужніші моделі чилерів
Чилер додався, але не працює повітряний вентилятор Температура води нижче ніж +20 °C Природний процес, не вимагає втручання
Горить червона лампочка й працює звукова сигналізація після заливання або заміни води Качечка води на електричну схему Заберіть вологу та висушіть мокрі частини схеми
Пошкодження водяної помпи Замініть водяну помпу (ні в жодному разі не запускайте помпу за сухого резервуара)
Занадто повільне стікання води через зливний отвір Заливний отвір не відкритий Відкрийте заливний отвір

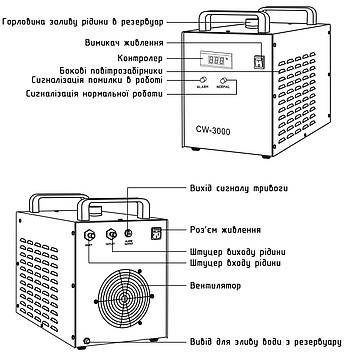

Основні компоненти





Принцип роботи

Система охолодження являє собою замкнутий контур. Спочатку рідина заливається в резервуар. Після увімкнення чилера помпа починає її перекачування через лазерну трубку CO2 (використовується як приклад). Проходячи через трубку, рідина нагрівається й повертається в чилер. В системі охолодження рідина протікає в алюмінієвому змійовику, яку обдуває вентилятор, розсіюючи тепло в довкілля. Охолоджена рідина поміщається у своє початкове місце, у резервуар.

Рекомендації щодо роботи!
  • Забороняється вмикати чилер у разі сухого резервуара

  • Для охолодження верстата рекомендується використовувати очищену або дистильовану воду. Якщо температура довкілля може впасти нижче 0 °C, використовуйте неагресивну антифризну рідину

  • Чилер має бути в добре провітрюваному сухому приміщенні, далеко від джерел тепла. Залишайте мінімум 50 см простору за задньою панеллю і 30 см із боків для оптимальної роботи пристрою

  • Рекомендується оновлювати воду раз на тиждень

  • Для забезпечення гарного теплообміну раз на 3-4 тижні знімайте верхню частину чилера та прибирайте пил, що накопичився

  • Під час транспортування чилера або передбачуваним тривалим періодом простою необхідно злити воду з резервуара

Важливо!

Виробник залишає за собою право вносити зміни в конструкцію виробу, що не погіршують його якість, без попереднього повідомлення покупця

Зовнішній вигляд товару може незначно відрізнятися від світлин на сайті. Розбіжність зовнішнього вигляду не є показником неналежної якості пристрою

Інформація на сайті є актуальною на момент її публікації!

Комплект постачання
  • Чилер CW-3000

  • Кабель живлення

  • Роз'єм виводу сигналу аварійної ситуації

До цього чилера в нас можна придбати

Лазерні верстати СО2ÐÑоÑеÑÑионалÑнÑй лазеÑнÑй СÐ2 ÑÑанок LM6040, 60W, RuiDa 6442, ÑоÑо 2 КУПИТИ

Фрезерно-гравіювальні станки300Ñ400 ФÑезеÑно-гÑавиÑовалÑнÑй ÑÑанок Ñ Ð§ÐУ USB на 3 кооÑдинаÑÑ, 0,8 кÐÑ Ð²Ð¾Ð´Ñное оÑлаждение,  ШÐÐ + VFD, ÑоÑо 2 КУПИТИ

Шпинделі Шпиндель с водяным охлаждением GDZ-24-2 Ø105X265 (3.2 кВт, 220 В, 12 А, ER20) для фрезерного станка с ЧПУ, фото 2 КУПИТИ





Дивіться всі наші оголошення

Основні
Країна виробникКитай
Максимальна температура навколишнього середовища60 град.
Споживана потужність0.1 кВт
Напруга живлення220 В
Частота струму50 Гц
Вага9.5 кг
Гарантійний термін3 міс
СтанНовий
Габаритні розміри
Ширина490 мм
Довжина270 мм
Висота380 мм
Додаткові характеристики
Вбудована насосна станціяТак
Автоматичний режим роботиТак
Пульт дистанційного керуванняНі
ТаймерНі
Використовуваний холодоагентвідсутня
Користувальницькі характеристики
МодельCW-3000
Матеріал корпусуметал
Об'єм резервуара9 л
Діаметр штуцерів10 мм
Кількість фаз живлення1
Максимальна висота підйому води9 м
Сила тока0.45 А
Сила охолодження50 Вт/°C
Сила відповідної лазерної трубки CO2≤80 Вт
Сила відповідної шпинделя≤3 кВт
Температура навколишнього середовища для ефективної роботи5-25 °C
Штуцерський матеріаллатину
