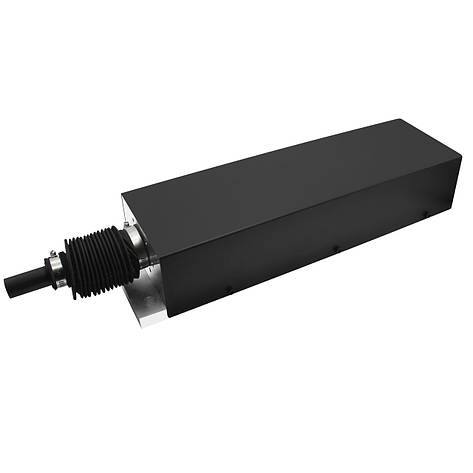

Підіймач-різака PL200-24V-B2С, вісь Z у складі для ЧПК верстата плазмового різання, модуль переміщення плазмового огляду

Опис
Характеристики
Інформація для замовлення

Підіймач-різака PL200-24V-B2С, вісь Z у складі для ЧПК верстата плазмового та газового різання, модуль лінійного переміщення плазмотрона з величиною ходу 200 мм

PL200-24V-B2С - електромеханічний підіймач різака на основі гвинта КГП 1610 і мотор-редуктора постійного струму 24 В, який застосовується в обладнанні з ЧПК плазмового та газового різання для забезпечення переміщення робочого органа по осі Z (По вертикалі).

Робочий хід модуля контролюється двома кінцевими механічними вимикачами та становить 200 мм.

Механізму плавального підвісу в цій моделі немає, тому рекомендується використовувати тримач з системою запобігання поломці різака під час зіткнення.

Максимальна вага навантаження становить 10 кг. Максимальна швидкість переміщення — 1500 мм/хв.

Під'єднання осі відбувається через роз'єм 2 pin.

Усі компоненти вмонтовані в міцний металевий (алюміній + сталь) корпус.

Модель сумісна з контролерами висоти плазми, що підтримують керування електродвигуном 24 В (DC).



Основні технічні характеристики:

Модель: PL200-24V-B2С

Тип двигуна: мотор-редуктор

Напруга живлення двигуна: 24 В постійного струму (DC)

Швидкість обертання валу редуктора на виході: 150 об/хв

Швидкість переміщення різака: 1500 мм/хв

Робочий хід: 200 мм

Максимальна вага навантаження: 10 кг

Тип ходового гвинта: гвинт КГП 1610 (діаметр 16 мм, крок 10 мм)

Матеріал ходового гвинта: сталь

Кількість лінійних напрямних: 2

Тип лінійних напрямних: вали циліндричні діаметром 12 мм

Матеріал лінійних напрямних: сталь

Кількість лінійних підшипників: 2

Модель лінійних підшипників: LM12UU

Метод спрацьовування кінцевих вимикачів: механічний

Роз'єм під'єднання: 2 pin

Матеріал корпусу: алюміній, сталь

Габаритні розміри: 682х150х106 мм

Вага нетто: 12.1 кг

Стан: нове

Гарантійний термін: 3 місяці





Важливо!

Виробник залишає за собою право вносити зміни в конструкцію виробу, що не погіршують його якість, без попереднього повідомлення покупця

Зовнішній вигляд товару може незначно відрізнятися від світлин на сайті. Розбіжність зовнішнього вигляду не є показником неналежної якості пристрою

Інформація на сайті є актуальною на момент її публікації!

Комплект постачання
  • Підіймач різака PL200-24V-B2С

До цього підіймача різака в нас можна придбати

Тримачі різака КУПИТИ

Контролери висоти різання КУПИТИ

КабеліКабель медный многожильный экранированный TRVVP 3x0.75 КУПИТИ







Дивіться всі наші оголошення

Основні
ВиробникCNCPROM
Країна виробникКитай
Максимальна загальна вага10 кг
Гарантійний термін3 міс
Параметри апарату плазмового різання
Вага апарату12.1 кг
Габаритні розміри апарату плазмового різання
Ширина150 мм
Довжина682 мм
Висота106 мм
Користувальницькі характеристики
Тип двигунамотор-редуктор
СтанНове
Матеріал корпусуалюміній, сталь
Кількість лінійних направляючих2
Роз'єм під'єднання2 pin
Модель лінійних підшипниківLM12UU
Кількість лінійних підшипників2
Матеріал лінійних напрямнихсталь
Тип лінійних напрямнихвали циліндричні діаметром 12 мм
Матеріал ходового гвинтасталь
Тип ходового гвинтагвинт ШВП 1610 (діаметр 16 мм, крок 10 мм)
Робочий хід200 мм
Швидкість переміщення різака1500 мм/хв
Швидкість обертання валу редуктора на виході150 об/хв
Напруга живлення двигуна24 В постійного струму (DC)
Метод спрацьовування кінцевих вимикачівмеханічний
