Підіймач-різака PL88-24V-T2С, вісь Z у складі для ЧПК верстата плазмового різання, модуль переміщення плазмовідна

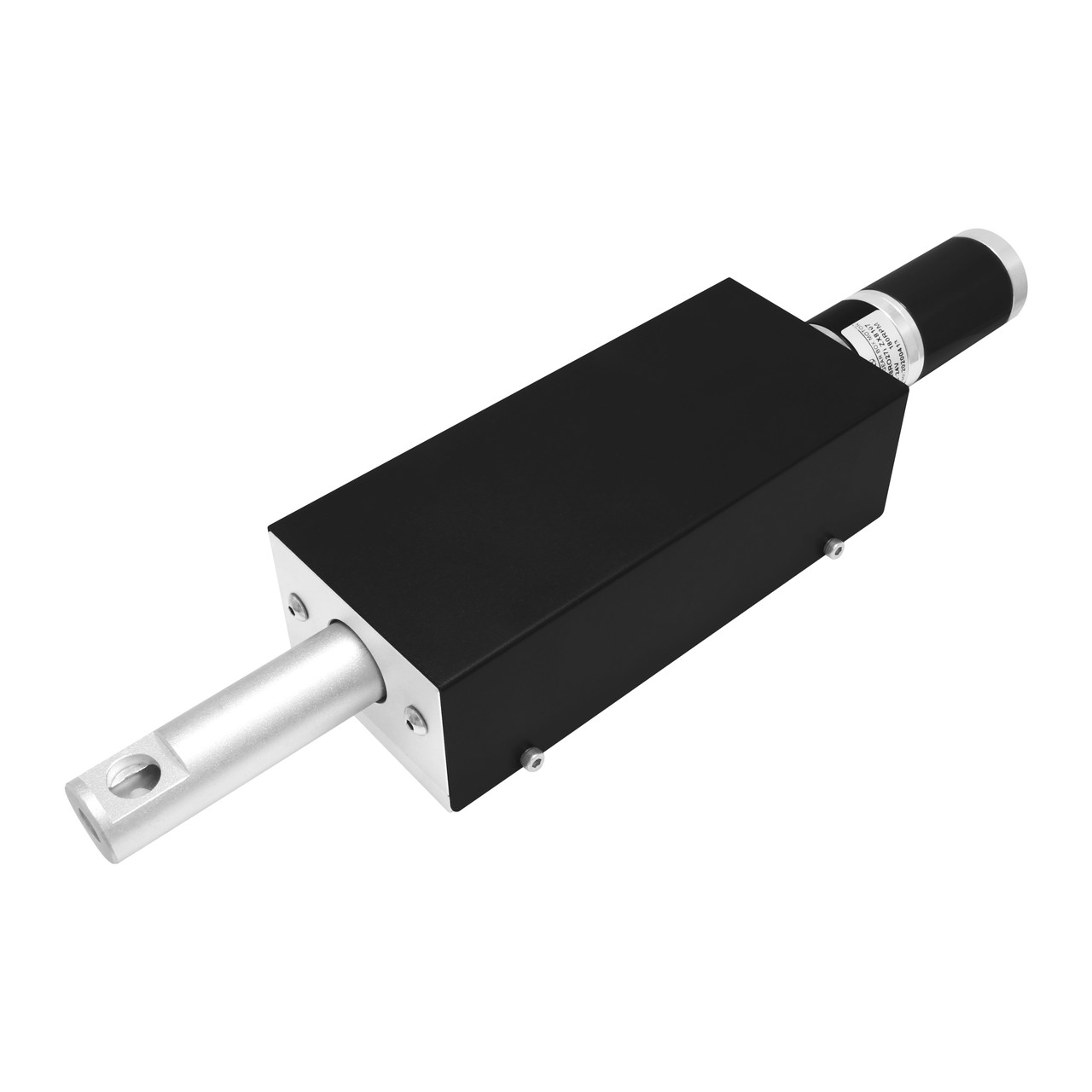

Підіймач різака PL88-24V-T2С, вісь Z у складі для ЧПК верстата плазмового та газового різання, модуль лінійного переміщення плазмотрона з величиною ходу 88 мм

PL88-24V-T2С - компактний електромеханічний підіймач різака на основі трапецеїдального гвинта та мотор-редуктора постійного струму 24 В, який застосовується в обладнанні з ЧПК плазмового та газового різання для забезпечення фіксації положення, позиціювання і переміщення робочого органа по осі Z (по вертикалі).

Робочий хід модуля контролюється двома кінцевими механічними вимикачами та становить 88 мм.

Вузол обладнаний плавальним підвісом, який починає свій рух у момент торкання різаком матеріалу. Надалі він активує роботу позиціонованого вимикача (також має механічний принцип спрацьовування).

Максимальна швидкість переміщення становить 1440 мм/хв.

Приєднання осі відбувається через роз'єм 4 pin XS12-4.

Усі компоненти вмонтовані в міцний металевий (алюміній + сталь) корпус.

Модель сумісна з контролерами висоти плазми, що підтримують керування електродвигуном 24 В (DC).

Основні технічні характеристики:

Модель: PL88-24V-T2С

Тип двигуна: мотор-редуктор

Напруга живлення двигуна: 24 В постійного струму (DC)

Швидкість обертання валу редуктора на виході: 180 об/хв

Швидкість переміщення різака: 1440 мм/хв

Робочий хід: 88 мм

Максимальна вага навантаження: 3 кг

Тип ходового гвинта: трапецеїдальний гвинт із різзю T8 і кроком 8 мм

Матеріал ходового гвинта: сталь

Кількість лінійних напрямних: 2

Тип лінійних напрямних: вали циліндричні діаметром 8 мм

Матеріал лінійних напрямних: сталь

Кількість лінійних підшипників: 2

Модель лінійних підшипників: LML8UU

Роз'єм під'єднання: XS12-4 (4 pin)

Матеріал корпусу: алюміній, сталь

Габаритні розміри: 330х80х56 мм

Вага нетто: 1.8 кг

Стан: нове

Гарантійний термін: 3 місяці

• Підіймач різака PL88-24V-T2С

• Роз'єм для під'єднання

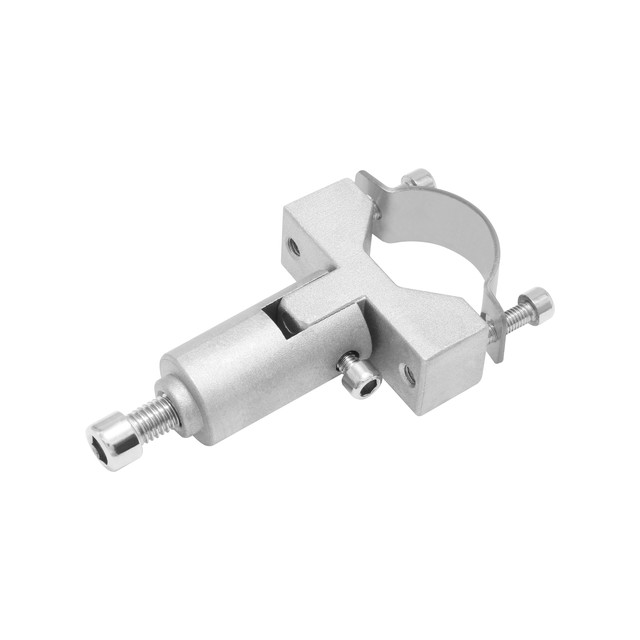

Тримачі різака КУПИТИ
