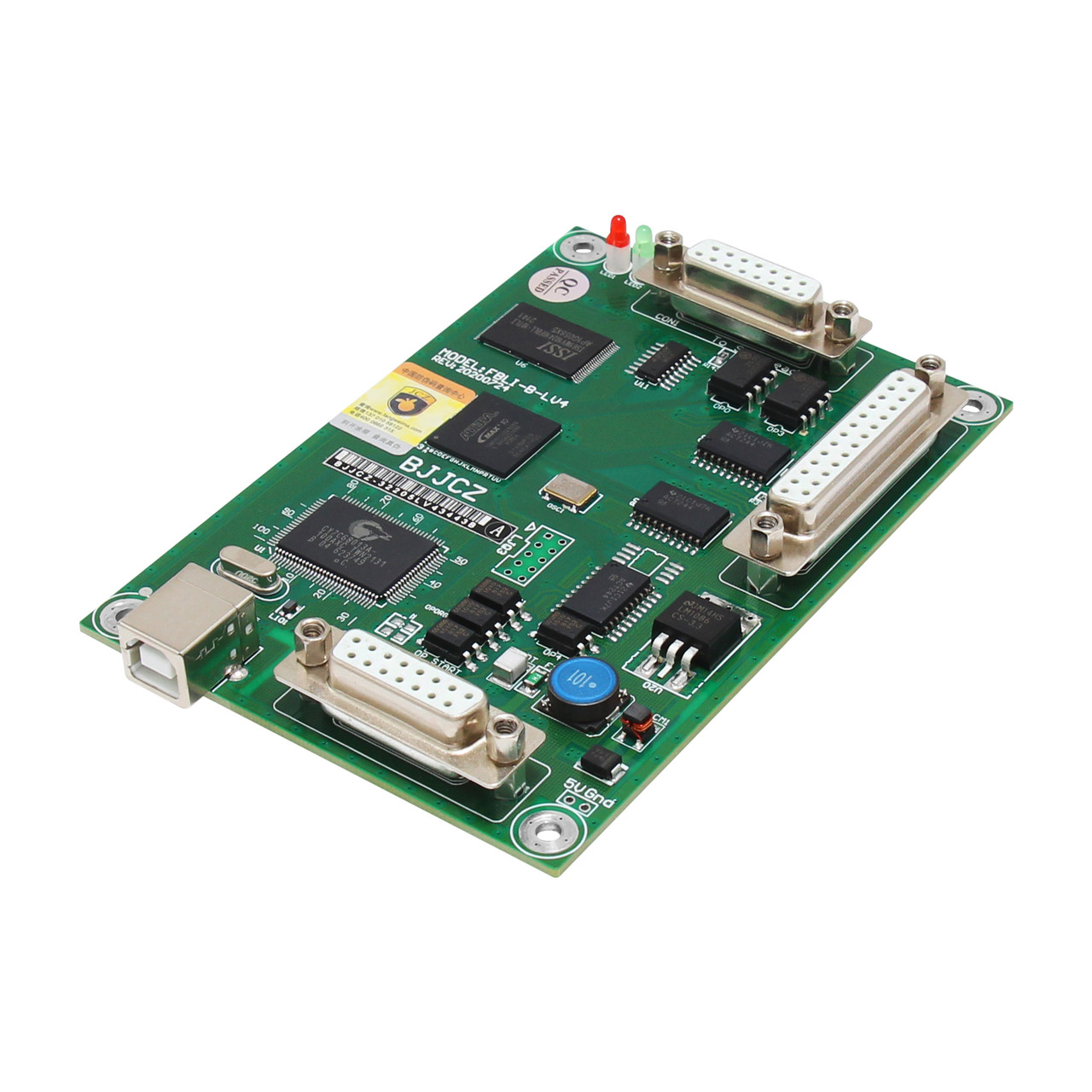

Плата управління з портом USB BJJCZ FBL1-B-LV4 для волоконного лазерного верстата, промислова комутаційна плата під програмне забезпечення EzCAD2

Модель FBL1-B-LV4 являє собою комутаційну плату з портом USB, яка застосовується для керування волоконним лазерним верстатом за допомогою програмного забезпечення EzCAD2. Для розширення функціональних можливостей верстата до пристрою можна під'єднати поворотну вісь.

Контролер має 6 універсальних цифрових входів сумісних з TTL і 2 універсальних цифрових виходи сумісних з TTL. Оснащена індикаторами наявності живлення та формування променя.

Плата сумісна з операційними системами Windows XP, 7, 8, 10 (версії х32 та х64).

Напруга живлення становить 5 В постійного струму (DC). Рекомендується використовувати блок живлення постійного струму 5 (DC) / 3А.

Постачається контролер вже вмонтованим на монтажний металевий корпус.

Крім самої плати управління в комплекті є кабель USB (підключення плати до ПК), кабель DB25 (підключення до плати джерела лазера) і 2 роз'єми DB15 (перший - для підключення до плати сканувальної головки, другий - для підключення до плати контактів живлення та сигналів введення-виведення).



Особливості:

  • Стабільність роботи

  • Інтерфейс USB, що дозволяє під'єднати плату до ПК або ноутбука

  • 6 цифрових входів

  • 2 цифрові виходи

  • Підтримка поворотної осі

  • Наявність світлових індикаторів живлення та формування променя



 Технічні характеристики:

Виробник: Beijing JCZ Technology

Модель: FBL1-B-LV4

Тип відповідного лазерного джерела: волоконний

Інтерфейс підключення плати до ПК: USB 2.0

Електроживлення: 5 В постійного струму (DC) / 3 А

Протокол зв'язку: XY2-100

Кількість цифрових входів: 6 (сумісні з TTL)

Кількість цифрових виходів: 2 (сумісні з TTL)

Підтримка поворотної осі: так

Світловий індикатор живлення: так

Світловий індикатор формування променя: так

Підтримка операційних систем: Windows XP, 7, 8, 10 (версії х32 та х64)

Сумісне програмне забезпечення: EzCAD2

Габаритні розміри: 125х85х17 мм

Температура навколишнього середовища під час роботи: +15...+35°C

Температура навколишнього середовища при зберіганні: -20...+60°C

Вага нетто: 186 г

Стан: новий

Гарантійний термін: 3 місяці



Габаритні розміри



Інтерфейс



CON1 (DB15): роз'єм управління скануючою головкою

Сигнал управління скануючою головкою є цифровим сигналом і він безпосередньо підключається до голівки (рекомендується використовувати екранований кабель вита пара)

контакту роз'єму CON1 Позначення Опис
1, 9  CLK-, CLK+ Тактовий сигнал -, Тактовий сигнал +
2, 10 SYNC-, SYNC+ Сигнал синхронізації -, Сигнал синхронізації +
3, 11 X Channel-, X Channel+ Сигнал скануючої головки X-, Сигнал скануючої головки X+
4, 12 Y Channel-, Y Channel+ Сигнал скануючої головки Y-, Сигнал скануючої головки Y+
5, 13 NULL Резерв
6, 14 NULL Резерв
7 NULL Резерв
8, 15 GND Заземлення





CON2 (DB25): роз'єм управління джерелом лазера серії IPG YLP

Підключається безпосередньо до лазерного джерела через кабель DB25

контакту роз'єму CON2 Позначення Опис
1-8 P0-P7 Сигнал потужності лазера. TTL-сумісний
9 PLATCH Сигнал блокування живлення. TTL-сумісний
10, 14 GND Заземлення плати управління
16, 21, 11, 12 LASERST0~3 Вхідні сигнали керування лазером
17 VCC Вихід 5 В
18 MO Сигнал головного генератора. TTL-сумісний
19 AP Сигнал підсилювача потужності. TTL-сумісний
20 PRR Частотно-імпульсний сигнал, що повторюється. TTL-сумісний
22 RedPt Сигнал покажчика червоного світла. TTL-сумісний
23 EMSTOP Сигнал аварійної зупинки. TTL-сумісний
13, 24, 25 Не підключаються





CON4 (DB15): роз'єм для підключення контактів живлення та цифрових сигналів введення-виведення

контакту роз'єму CON4 Позначення Опис
1 XORG0 Розширений вихідний сигнал осі X. Сформуйте петлю із заземленням (контакти 12, 13) плати управління.
При використанні цього сигналу підключіть контакт цього сигналу і контакт заземлення до двох кінців перемикача відповідно.
Цей сигнал є вхідним сигналом
9 GIN15

Загальний вхідний сигнал порту GIN15. Сформуйте петлю із заземленням (контакти 11, 12, 13) плати управління.

При використанні цього сигналу підключіть контакт цього сигналу і контакт заземлення до обох кінців перемикача.

Цей сигнал є вхідним сигналом

2, 10 OUT4, OUT5 Загальні вихідні сигнали OUT4, OUT5. В якості заземлення використовуйте контакт GND
4, 5 Vin Позитивна клема джерела живлення 5 В. Цей сигнал є вхідним сигналом
11, 12, 13 GND Негативна клема (сигнал заземлення) джерела живлення 5 В. Є сигналом заземлення плати управління. Цей сигнал є вхідним сигналом
14 XDIR+

Сигнал напряму осі обертання X. Цей сигнал є вихідним сигналом TTL.

Загальний анодний вихід, що використовує сигнали VCC та XDIR+, VCC є анодним сигналом

15 XPUL+

Імпульсний сигнал для осі обертання X. Цей сигнал є вихідним сигналом TTL.

Загальний анодний вихід, який використовує сигнали VCC та XPUL+, VCC є анодним сигналом

8 ReMark

Сигнал повторення маркування. В якості заземлення використовуйте контакт GND. З'єднайте ці контакти з обома кінцями перемикача.

При використанні цього сигналу плата керування відображає те, що залишилося в буфері при останньому маркування. Цей сигнал є вхідним сигналом





Інтерфейс вхідних сигналів XORG0, GIN15, ReMark





Схема підключення вхідних сигналів XORG0, GIN15, ReMark (необхідний зовнішній нормально розімкнений перемикач з контактним опором менше 100 Ом)



Вихідний сигнал Out0-Out7

Вихідні сигнали OUT4, OUT5 є виходами TTL. Цей вихід TTL повинен уникати короткого замикання або заземлення, оскільки плата може бути пошкоджена.

Драйвер для плати управління, а також програмне забезпечення можна завантажити за посиланням
Увага!

Виробник залишає за собою право вносити зміни в конструкцію виробу, які не погіршують його якість, без попереднього повідомлення покупця.

Зовнішній вигляд товару може відрізнятись від фотографій на сайті. Розбіжність зовнішнього вигляду та комплектності реального товару з фотографіями на сайті не є показником неналежної якості виробу

Інформація на сайті є актуальною на момент її опублікування!

Комплект поставки
  • Плата керування з портом USB BJJCZ FBL1-B-LV4
  • Кабель USB
  • Кабель DB25
  • Роз'єм DB15 (2 шт.)
