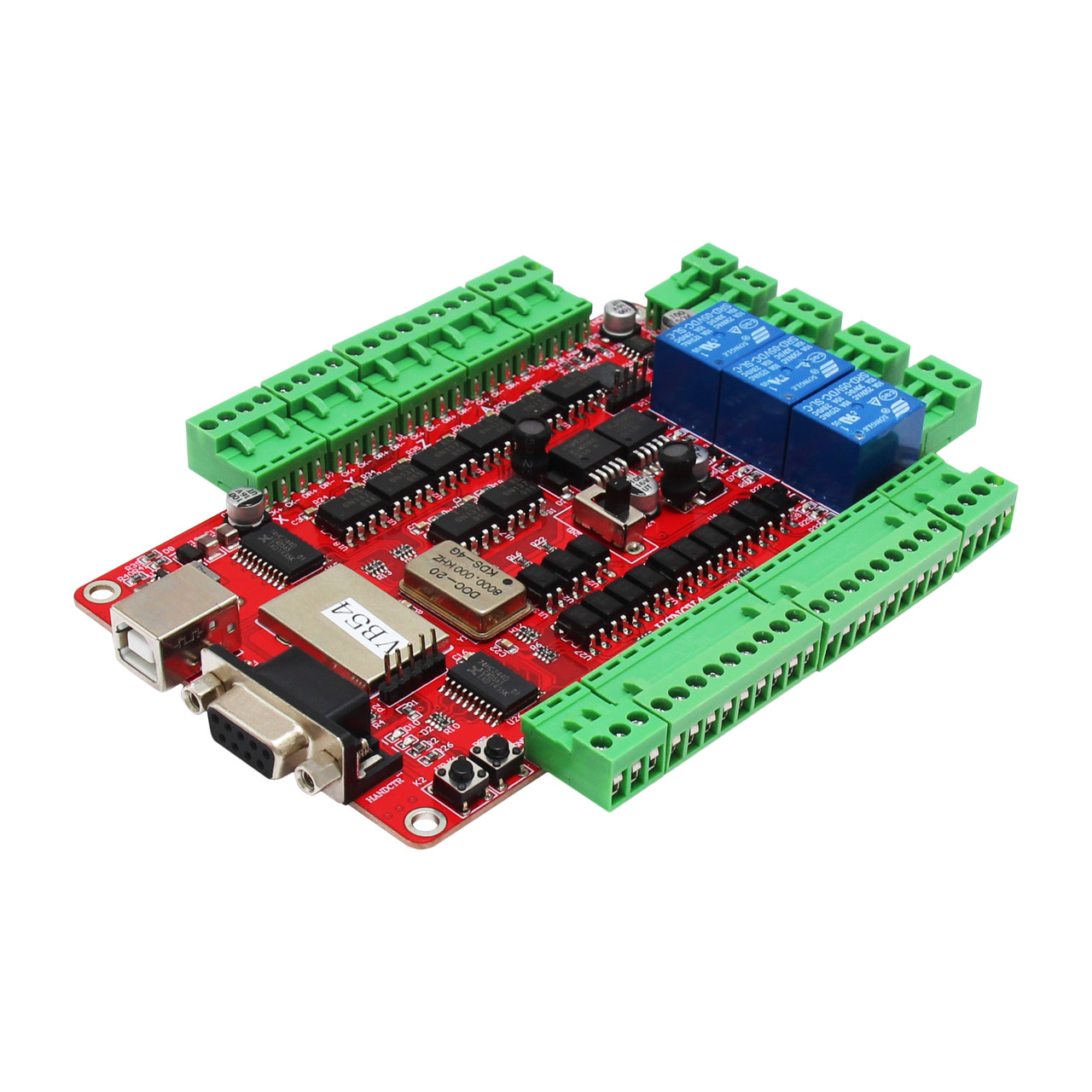

Інтерфейсна плата на 4 осі з портом USB UCNCV4 для верстата з ЧПК, комутаційна плата керування під USBCNC

Опис
Характеристики
Інформація для замовлення

Інтерфейсна плата на 4 осі з портом USB UCNCV4 для верстата з ЧПК, промислова комутаційна плата управління кроковими та сервоприводами під програмне забезпечення USBCNC

Модель UCNCV4 є комутаційною платою з портом USB, яка застосовується для управління 4 кроковими або сервоприводами в системах автоматизації за допомогою програмного забезпечення USBCNC або безпосередньо через перетворення G-кодів з подальшою генерацією керуючих сигналів для драйвера.

Через технологію ШІМ плата також здатна контролювати частоту обертання шпинделя, а через реле – запуск/зупинку його роботи. Додатково до пристрою можна під'єднати зовнішній потенціометр регулювання швидкості.

Дана модель має 8 контактів для підключення вхідних цифрових сигналів (кінцеві вимикачі) та роз'єм для кнопок ручного керування осями. Також присутні 3 релейні виходи.

Максимальна частота вихідного сигналу становить 20 кГц. Це дозволяє мінімізувати кількість помилок та забезпечити високу точність роботи.

Діапазон вхідної напруги становить 15-36 В постійного струму (DC). На платі присутні індикатор наявності живлення та індикатор зв'язку з ПК.

Корисна порада! Для підключення плати до ПК використовуйте екранований кабель USB довжиною не більше 2 м.



Особливості:

  • 4 осі управління

  • Інтерфейс USB, що дозволяє під'єднати плату до ПК або ноутбука

  • 8 цифрових опто-ізольованих входи

  • 3 релейних виходи

  • Підтримка кнопок ручного керування осями, зовнішнього потенціометра регулювання швидкості обертання шпинделя, кінцевих вимикачів і кнопки аварійної зупинки

  • Управління шпинделем через реле та технологію ШІМ

  • Наявність перемикача вибору активного вихідного порту (керування швидкістю шпинделя (положення вгору) або управління вихідним реле MIST (положення вниз)

  • Наявність кнопки оновлення прошивки (прошивка оновлена ​​до останньої версії, тому використовувати її не потрібно)

  • Наявність кнопки "Скидання" (використовується у разі наявності помилок в роботі плати)

  • Наявність світлових індикаторів живлення та зв'язку плати з ПК

Зверніть увагу! Контролер призначений для використання тільки в поєднанні з драйвером двигуна, його не можна використовувати для безпосереднього керування двигуном



 Технічні характеристики:

Модель: UNCV4

Кількість осей управління: 4

Тип відповідного приводу: кроковий або сервопривід

Інтерфейс підключення плати до ПК: USB

Напруга живлення: 15-36 В постійного струму (DC)

Робоча напруга портів кінцевих вимикачів: 12 В постійного струму (DC)

Гранична напруга вихідного порту живлення: 12 В постійного струму (DC)

Вихідна напруга сигналу керування приводом: 5 В постійного струму (DC)

Максимальна частота вихідного сигналу: 20 кГц

Кількість цифрових опто-ізольованих входів: 8

Кількість релейних виходів: 3

Підтримка кінцевих вимикачів: так

Підтримка G-коду: так

Тип виходу відповідного кінцевого вимикача: PNP

Підтримка кнопки аварійної зупинки: так

Управління шпинделем: так

Канал 0-10 В для управління швидкістю шпинделя: так

Підтримка зовнішнього регулятора швидкості шпинделя: так

Інтерфейс підключення кнопок ручного керування осями: DB9

Світловий індикатор живлення: так

Світловий індикатор зв'язку з ПК: так

Підтримка операційних систем: Windows XP, 7 (версії х32 та х64)

Сумісне програмне забезпечення: USBCNC

Габаритні розміри: 157х112х20 мм

Вага нетто: 161 г

Стан: новий

Гарантійний термін: 3 місяці

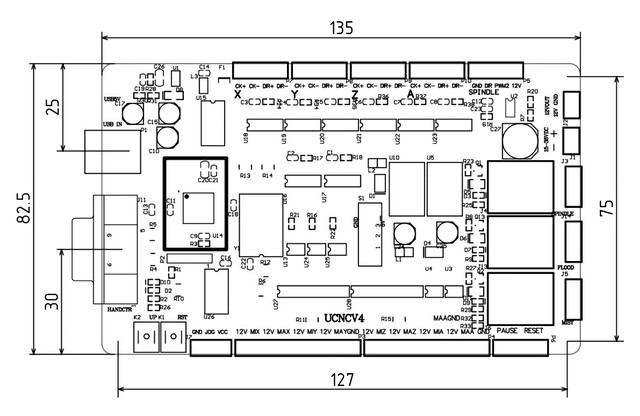

Габаритні розміри:



Інтерфейс:

Більш детальну інформацію щодо пристрою, а також програмного забезпечення можна завантажити за посиланням
Увага!

Виробник залишає за собою право вносити зміни в конструкцію виробу, які не погіршують його якість, без попереднього повідомлення покупця

Зовнішній вигляд товару може відрізнятись від фотографій на сайті. Розбіжність зовнішнього вигляду та комплектності реального товару з фотографіями на сайті не є показником неналежної якості виробу

Інформація на сайті є актуальною на момент її опублікування!

Комплект поставки
  • Інтерфейсна плата на 4 осі з портом USB UCNCV4
  • Кабель USB
До цієї плати у нас можна придбати

Блоки живленняБлок питания импульсный S-400-12, 12 В, 33 A, 400 Вт, фото 2 КУПИТИ

Драйвери двигунаДрайвер микрошаговый Lichuan MC542 4.2 А для двухфазного шагового двигателя, фото 2 КУПИТИ

Крокові двигуни Двигатель шаговый 57BYG250B-8 (NEMA 23, 1.2 Нм, 3.0 А, 1.8°), фото 2 КУПИТИ

Серводвигуни із серводрайверамиКомплектный сервопривод серводвигатель 130ST-M15025 и серводрайвер AASD-25A, 3.8 кВ, 15 Нм, 380 В, фото 2КУПИТИ

Перетворювачі частотиИнвертор H100-3.7T4-1B, 3.7 kW, 8.5 A, 380 V, фото 2 КУПИТИ

ШпинделіШпиндель с водяным охлаждением GDZ-80-1.5 Ø80X188 (1.5 кВт, 220 В, 5 А, ER11) для фрезерного станка с ЧПУ, фото 2 КУПИТИ

Датчики визначення розташування об'єктівИндуктивный датчик Autonics PR12-2DN NPN NO (открытый), бесконтактный концевой датчик приближения М12, фото 2 КУПИТИ

КнопкиКнопка переключатель мгновенного действия LA38-11 (Зеленый), фото 2 КУПИТИ

Пульти ручного керуванняПотенциометр LA42DWQ-22 (10 кОм) КУПИТИ

КабеліКабель медный многожильный экранированный TRVVP 3x0.3 КУПИТИ





Дивіться всі наші оголошення

Основні
Вага0.161 кг
Тип управлінняАвтоматичне/Ручне
Гарантійний термін3 міс
Країна виробникКитай
СтанНовий
Технічні характеристики
Напруга24 В
Габаритні розміри
Висота20 мм
Ширина112 мм
Довжина157 мм
Користувацькi характеристики
Кількість осей управління4
Напруга живлення15-36 В постійного струму (DC)
Тип виходу кінцевого вимикачаPNP
Максимальна частота виводу20 кГц
Тип відповідного пристроюПовільний або сердопривід
Підтримка кінцевих вимикачівДа
Підтримка кнопки аварійно зупинкиДа
Керування шпинделемДа
Канал 0-10 В для керування швидкістю шпинделяДа
Сумісне програмне забезпеченняUSBCNC
Підтримка операційних системWindows XP, 7 (версії х32 і х64)
Робочі напруги портів кінцевих вимикачів12 В постійного струму (DC)
Вихідна напруга сигналу керування приводом5 В постійного струму (DC)
Світловий індикатор живленняда
Світловий індикатор зв'язку з ПКда
Інтерфейс під'єднання плати до ПКUSB
Гранична напруга вихідного порту живлення12 В постійного струму (DC)
Кількість цифрових опто-ізольованих входів8
Кількість релейних виходів3
Підтримка зовнішнього регулятора швидкості шпинделяда
Інтерфейс під'єднання кнопок ручного керування осямиDB9
Підтримка G-кодуда
