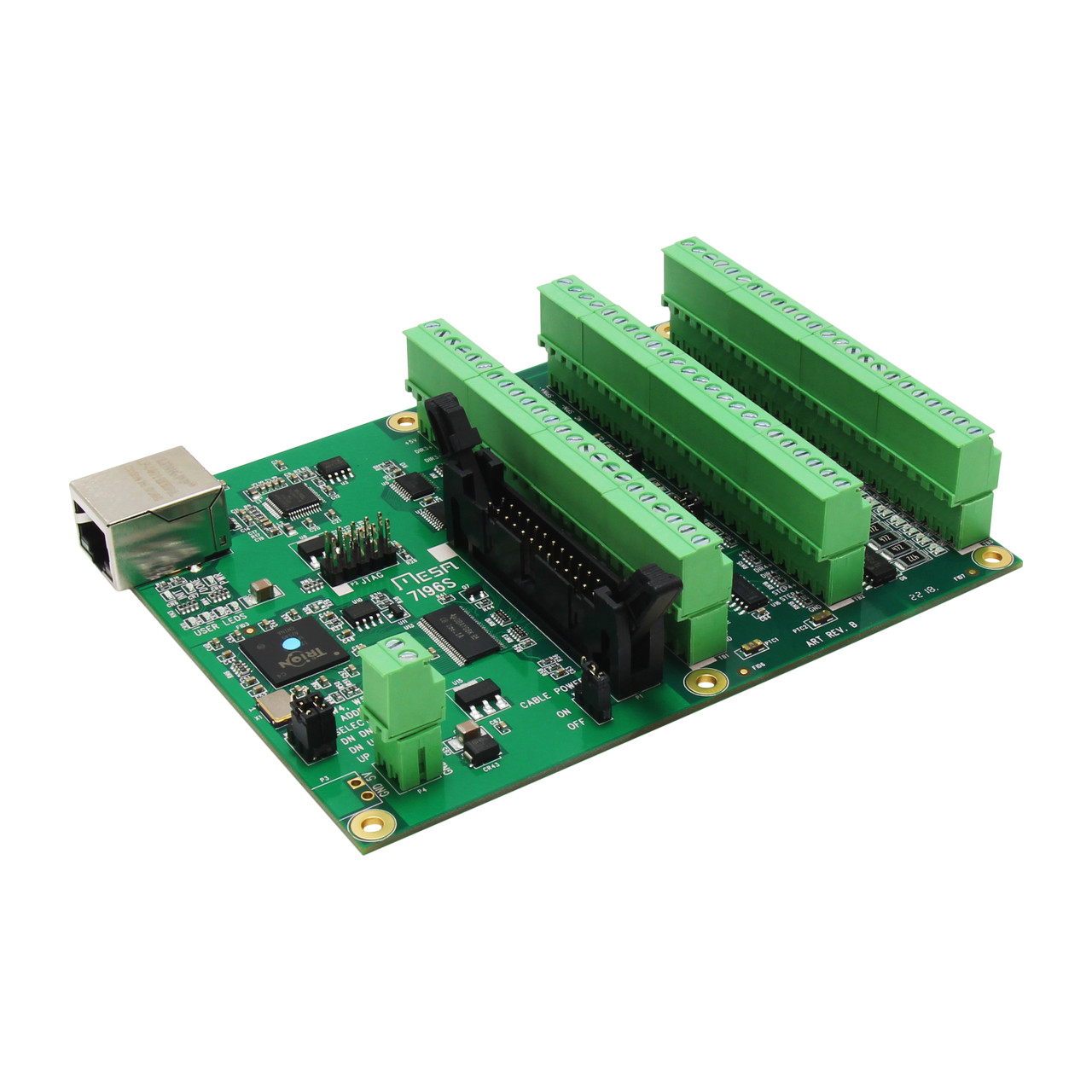

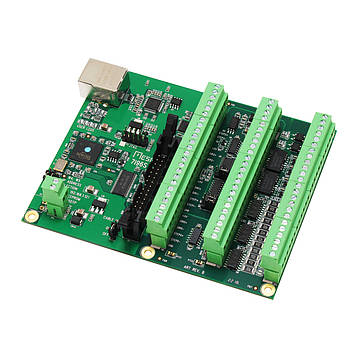

Інтерфейсна плата на 5 осей Mesa 7I96S для верстата з ЧПК, комутаційна плата контролер керування LinuxCNC

Інтерфейсна плата на 5 осей Mesa Electronics 7I96S для верстата з ЧПК, промислова комутаційна плата (контролер) керування кроковими та сервоприводами під програмне забезпечення LinuxCNC

Модель 7I96S являє собою інтерфейсну плату з портом під'єднання Ethernet, яка застосовується для керування рухом максимум 5 кроковими або сервоприводами в системах автоматизації за допомогою програмного забезпечення LinuxCNC. Плата має 11 ізольованих входів і 6 ізольованих виходів загального призначення.

Плата має інтерфейс високошвидкісного енкодера, який забезпечує синхронізований рух шпинделя, а ізольований аналоговий вихід шпинделя дає змогу керувати його швидкістю. Для розширення портів введення-виведення передбачені послідовний порт RS-422/RS485 та паралельний порт. Максимальна частота вихідного сигналу становить 10 МГц.

Всі вихідні сигнали кроку (step) та напрямку (dir) є буферизованими сигналами 5 В, які можуть керувати струмом 24 мА. Всі виходи підтримують диференціальний режим для зниження чутливості до шуму. Енкодер шпинделя може використовуватися з TTL або диференціальним входом.

11 ізольованих входів призначені для загального керування, включно з кінцевими вимикачами та входами панелі керування. Входи працюють із напругою від 5 В до 36 В постійного струму та можуть мати позитивний або негативний загальний дріт для вхідних пристроїв із джерелом або приймачем. Чотири ізольовані виходи 36 В 2 А і 2 виходи 36 В 100 мА з високою ізоляцією можуть мати позитивний або негативний загальний дріт.

Один інтерфейс RS-422/RS-485 призначений для розширення портів введення-виведення через дочірню плату послідовного введення-виведення. На додаток до вбудованих портів введення-виведення, роз'єм розширення FPGA, сумісний із 25-контактними дочірніми платами Mesa або стандартними платами з паралельним портом, які забезпечують майже необмежені можливості введення-виведення, включно з додаткові входи квадратурного або абсолютного енкодера, виходи step/dir або PWM/dir.

Для 7I96S потрібна LinuxCNC версії 2.9 або вище.

 Технічні характеристики:

Виробник: Mesa Electronics (США)

Модель: 7I96S

Кількість осей керування: 5

Тип відповідного приводу: кроковий або сервопривід

Керування швидкістю шпинделя: так

Напруга живлення: 5 В постійного струму (DC)

Кількість ізольованих входів: 11 (5-36 В постійного струму (DC))

Кількість ізольованих виходів: 6 (чотири — 36 В постійного струму (DC) 2 А, два — 36 В постійного струму (DC) 100 мА)

Максимальна частота вихідного сигналу: 10 МГц

Інтерфейс під'єднання до комп'ютера: Ethernet

Інтерфейс розширення портів введення-виведення: RS-422/RS485 та паралельний порт

Сумісне програмне забезпечення: LinuxCNC версія 2.9 і вище

Робоча температура довкілля: 0...+70 °C

Габаритні розміри: 130.5х101.5х25 мм

Вага нетто: 140 г

Стан: нове

Гарантійний термін: 3 місяці

Креслення виробу (величина — дюйми)

Розташування роз'ємів

• Інтерфейсна плата на 5 осей Mesa 7I96S

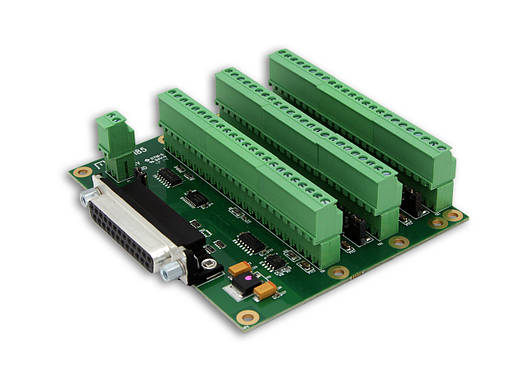

Плати розширення Mesa КУПИТИ

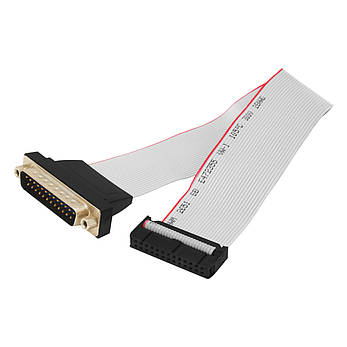

Закінчені кабелі та шлейфи КУПИТИ
