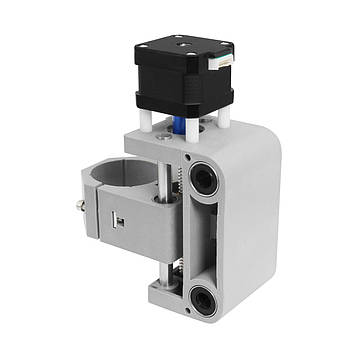

Модуль лінійного переміщення MLM-Z45-T8-N17, вісь Z у зборі для фрезерного або лазерного верстата з ЧПУ

Модуль лінійного переміщення зі встановленим кроковим двигуном MLM-Z45-T8-N17, вісь Z у зборі для фрезерного або лазерного верстата з ЧПК

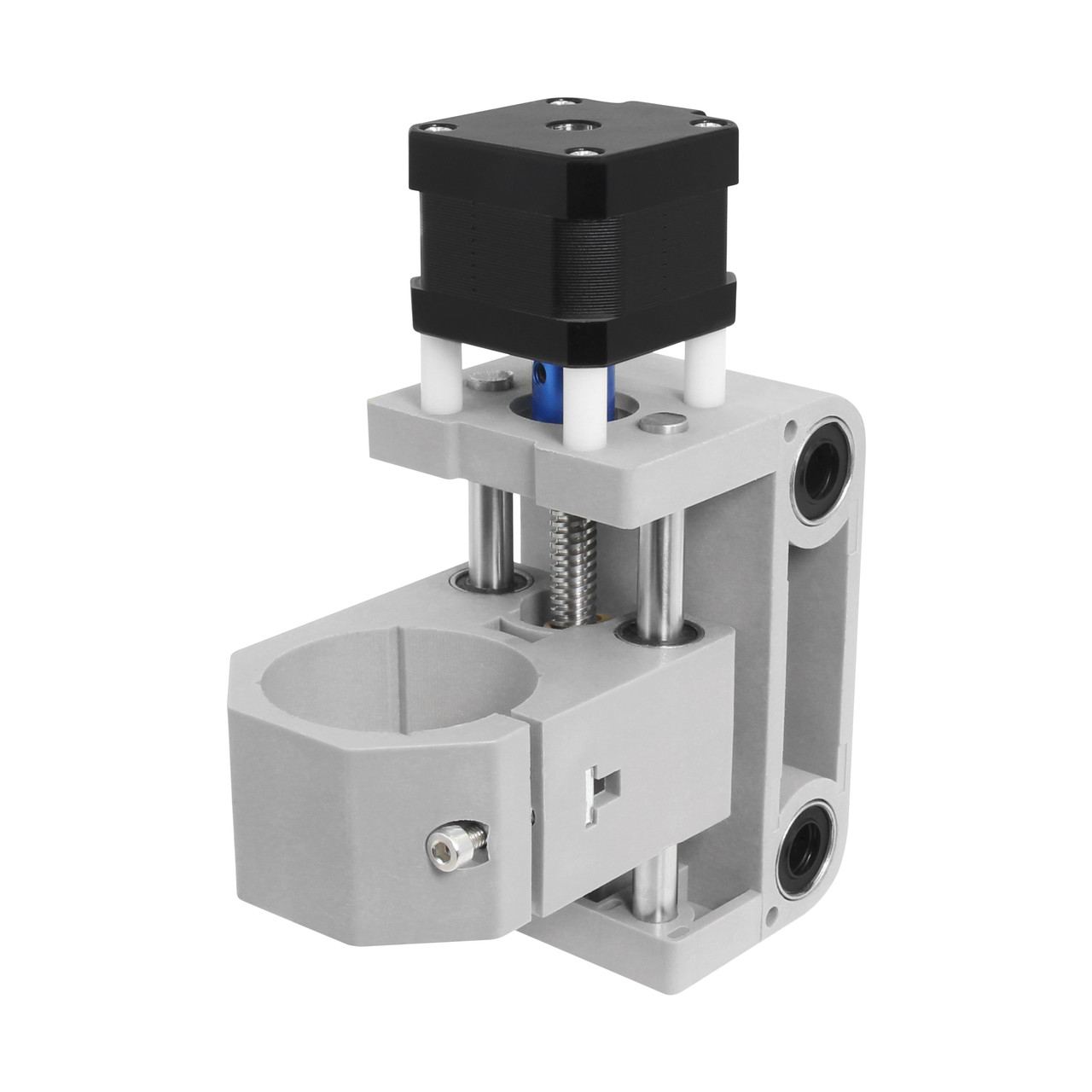

MLM-Z45-T8-N17 являє собою готовий до встановлення модуль лінійного переміщення, який слугує для забезпечення руху шпинделя або лазерної головки за двома осями верстата з ЧПК.

Для руху по осі Z встановлені всі необхідні компоненти: кроковий двигун NEMA 17, сполучна муфта, ходовий трапецеїдальний гвинт T8 з гайкою, два циліндричні вали з підшипниками діаметром 8 мм і кронштейн. Робочий хід останнього становить 45 мм.

Для руху по осі Y попередньо встановлені 4 підшипники LM10UU та гайка під трапецеїдальний гвинт T8.

Діаметр отвору під шпиндель становить 44 мм (є можливість затискача за допомогою гвинта). Місце для встановлення лазерного модуля має розміри 33х33 мм (Є можливість затискання за допомогою гвинта).

Як матеріал корпусу та кронштейна використовується високоміцний пластик.

Найбільше застосування такий модуль має в лазерних фрезерно-гравіювальних верстатах типу 2518, 3018 тощо.

Технічні характеристики:

Модель: MLM-Z45-T8-N17

Типорозмір крокового двигуна: NEMA 17 (фланець 42 мм)

Момент утримання крокового двигуна: 0.25 Нм

Робочий струм крокового двигуна: 1.33 А

Роз'єм під'єднання крокового двигуна: PH2.0 6pin

Кількість лінійних напрямних за віссю Z: 2

Тип лінійних напрямних за віссю Z: вали циліндричним діаметром 8 мм

Тип ходового гвинта по осі Z: трапецеїдальний гвинт T8 з кроком 4 мм

Діаметр отвору під шпиндель: 44 мм

Розмір посадкового місця під лазерний модуль: 33х33 мм

Хід кронштейна за віссю Z: 45 мм

Кількість лінійних напрямних за віссю Y: 2

Тип відповідних лінійних напрямних за віссю Y: вали циліндричним діаметром 10 мм

Кількість встановлених лінійних підшипників за віссю Y: 4

Тип відповідного ходового гвинта за віссю Y: трапецеїдальний гвинт T8 з кроком 4 мм

Матеріал корпусу: пластик

Габаритні розміри: 114х58х146 мм

Вага нетто: 695 г

Стан: нове

Гарантійний термін: 3 місяці

• Модуль лінійного переміщення MLM-Z45-T8-N17

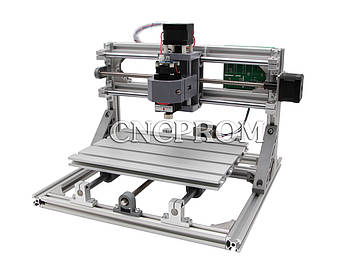

Універсальні лазерні фрезерно-гравіювальні верстати КУПИТИ

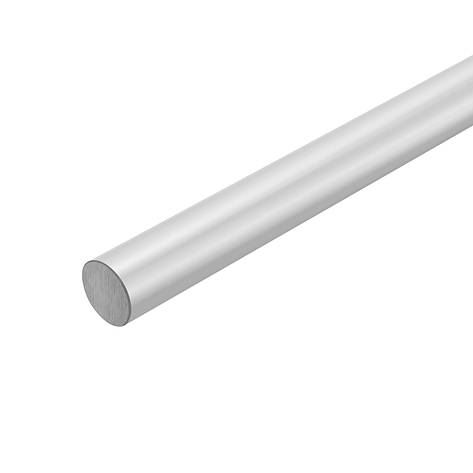

Вали без опори та підшипники  КУПИТИ
