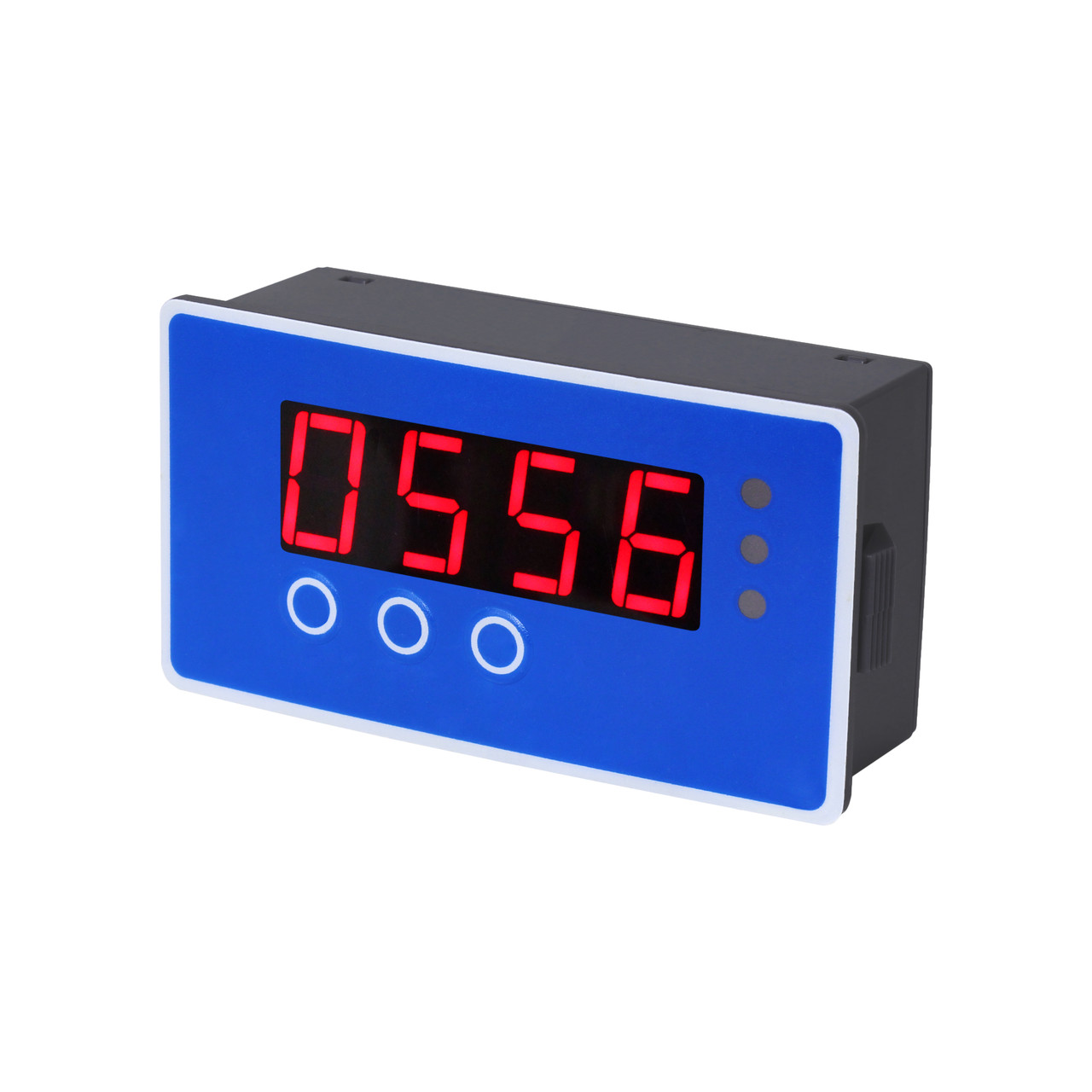

Автономний контролер крокового двигуна з дисплеєм DKC-S100, генератор імпульсів, генератор імпульсних сигналів для верстата з ЧПК

DKC-S100 - автономний контролер з максимальною частотою вихідного сигналу 35 кГц, який призначений для управління траєкторією, швидкістю та плавністю розгону крокового двигуна в системах автоматизації, а також для відстеження показників роботи в режимі реального часу.

За допомогою нескладних розрахунків та внесення відповідних параметрів налаштувань у контролер можна добитися переміщення двигуна на задану необхідну відстань при кожному натисканні на перемикач (величина руху для кожного з напрямків може бути різною). Також керувати траєкторією обертання двигуна можна у ручному режимі. Внесення необхідних параметрів налаштувань здійснюється за допомогою 3-х клавіш, розташованих на лицьовій панелі. На дисплеї може відображатись кількість натискань перемикачів або кількість вихідних імпульсів.

Модель побудована на базі високошвидкісного інтелектуального чіпа, тому відрізняється своєю стабільністю роботи та простотою у використанні. Діапазон вхідної напруги становить 6-32 В постійного струму (DC).

Зверніть увагу! Контролер призначений для використання тільки в поєднанні з драйвером двигуна, його не можна використовувати для безпосереднього керування двигуном



Основні особливості та функції контролера:

  • Не вимагає підключення до комп'ютера

  • Переміщення двигуна на потрібну відстань при кожному натисканні на перемикач

  • Управління траєкторією обертання двигуна в ручному режимі

  • Регулювання швидкості обертання двигуна

  • S-подібний (плавний) профіль розгону двигуна з можливістю налаштування

  • Підрахунок кількості спрацьовувань перемикачів та кількості вихідних імпульсів

  • Наявність 4-значного дисплея та 3-х індикаторів роботи перемикачів

  • Стійкість до перешкод

  • Захист від переполюсування живлення, перенапруги та перевантаження по струму

  • Широкий діапазон вхідної напруги

  • Простота у використанні



Технічні характеристики

Модель: DKC-S100

Напруга живлення: 6-32 В постійний струм (DC)

Частота вихідного сигналу: 5-35 кГц

Тип відповідного двигуна: кроковий двигун (розмір фланця значення не має)

Тип виходу відповідного кінцевого вимикача: NPN NO (нормально відкритий)

Кількість режимів регулювання швидкості обертання: 500

Кількість режимів регулювання плавності розгону: 20

Кількість клавіш управління: 3

Наявність дисплея: так

Тип дисплея: LED

Кількість символів на дисплеї: 4

Висота символу: 14 мм

Наявність індикаторів роботи перемикачів: так

Кількість індикаторів роботи перемикачів: 3

Матеріал корпусу: пластик

Габаритні розміри: 79.5х31.5х42 мм

Вага: 47 г

Стан: новий

Гарантійний термін: 3 місяці

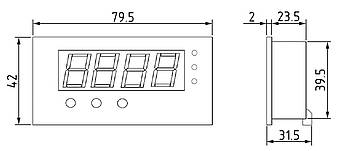

Габаритні розміри



Схема підключення

Встановлення параметрів налаштувань

№ п/п Назва налаштування Позначення Значення Примітка
1 Відстань при обертанні вперед 1-CN 1-9999 Фактична кількість вихідних імпульсів дорівнює "1-CN" х "5-CF"
2 Швидкість обертання вперед 2-CS 1-500 -
3 Відстань при обертанні назад 3-FN 1-9999 Фактична кількість вихідних імпульсів дорівнює "3-FN" х "5-CF"
4 Швидкість обертання назад 4-FS 1-500 -
5 Налаштування кількості імпульсів на одиницю виміру 5-CF 1-9999 Це значення еквівалентно значенню налаштування одиниці вимірювання (приклад: якщо двигуну потрібно XX імпульсів для переміщення на 1 мм, то це значення дорівнює XX)
6 Налаштування розгону 6-AC 1-20 Чим більше значення, тим довший розгін
7 Кількість спрацювань перемикачів "Обертання вперед" та "Обертання назад" 7-JS - При кожному натисканні на будь-який із перемикачів "Обертання вперед" або "Обертання назад", число на дисплеї збільшуватиметься
8 Ручний режим 8-Sd -

Натисніть клавішу "Збільшити", щоб двигун почав обертатися вперед, відпустіть клавішу, щоб двигун зупинився

Натисніть клавішу "Зменшити", щоб двигун почав обертатися назад, відпустіть клавішу, щоб двигун зупинився

Приклад: Визначаємо одиницю відстані як оборот двигуна. Якщо драйвер використовує мікрокрок 1600 імп/об, то для того, щоб при одному натисканні на перемикач "Обертання вперед" двигун зробив 2 обороти вперед, потрібно вказати в налаштуванні "5-CF" значення 1600, а в налаштуванні "1-CN" встановити значення 2. В якості одиниць виміру можуть бути мм, см, м і т. п., для цього необхідно зробити відповідні розрахунки.

В стані вибору налаштувань, натисніть клавішу "Збільшити" або "Зменшити", щоб перемикнутися між налаштуваннями 1-8. Натисніть клавішу "Встановити", щоб увійти до стану зміни параметра налаштування. Клавішами "Збільшити" та "Зменшити" встановіть потрібне значення параметра. Після введення значення натисніть клавішу "Встановити", щоб вийти зі стану зміни параметра. Повторюйте процес до завершення 6-го налаштування.

Налаштування 1 та 3. Одиниці відстані можна визначити за налаштуванням 5.

Налаштування 2 і 4. Значення 1-500 відповідає частоті 5-35 кГц.

Налаштування 5. Встановіть значення в діапазоні 0-9999.

Налаштування 6. Встановіть значення в діапазоні 0-20. Враховуйте, що висока швидкість потребує тривалого розгону.

Налаштування 7. Підраховує кількість спрацювань перемикачів "Обертання вперед" та "Обертання назад". Ці параметри використовуються лише для перегляду, їх значення не можна змінити.

У стані налаштування натисніть клавішу "Встановити", щоб перевірити значення лічильника в діапазоні 0-9999. Одночасно натисніть "Збільшення" та "Зменшення", щоб очистити значення лічильника.

Налаштування 8. Дисплей відображає фактичну кількість імпульсів від 0 до 9999. Швидкість обертання вперед і назад – це швидкості, встановлені 2-м та 4-м налаштуваннями відповідно.

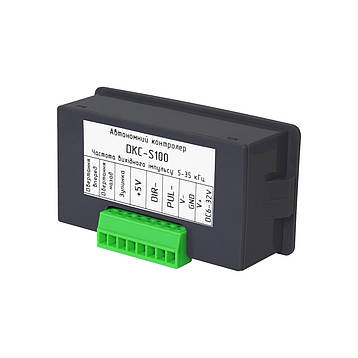

Інтерфейс підключення

Позначення Опис
Перемикач обертання вперед Запуск обертання двигуна вперед на відстань "1-CN"
Перемикач обертання назад Запуск обертання двигуна назад на відстань "3-FN"
Перемикач зупинки обертання Перемикач зупинки обертання двигуна
+5V OPTG Позитивний вихід 5 В, підключений до загальної клеми керуючого сигналу драйвера
DIR- Вихід сигналу напрямку, підключається до контакту DIR- драйвера
PUL- Вихід імпульсного сигналу, підключається до контакту PUL- драйвера
V- Контакти живлення. Робоча напруга становить 6-32 В постійного струму (DC)
V+

Примітка: сигнал перемикача являє собою сигнал 0–5 В з активним заднім фронтом, максимальне значення не може перевищувати 24 В.

Увага!

Виробник залишає за собою право вносити зміни в конструкцію виробу, які не погіршують його якість, без попереднього повідомлення покупця. Інформація на сайті є актуальною на момент її публікації

Зовнішній вигляд товару може трохи відрізнятися від фотографій на сайті. Розбіжність зовнішнього вигляду не є показником неналежної якості пристрою

Комплект постачання
  • Автономний контролер крокового двигуна з дисплеєм DKC-S100
До цього контролера у нас можна придбати

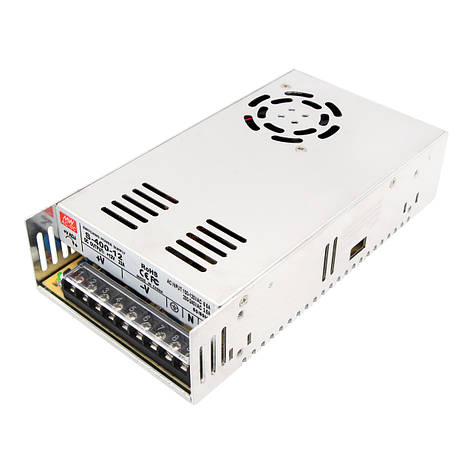

Блоки живленняБлок питания импульсный S-400-12, 12 В, 33 A, 400 Вт, фото 2

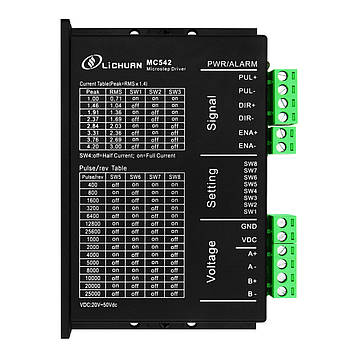

Драйвери крокових двигунівДрайвер микрошаговый Lichuan MC542 4.2 А для двухфазного шагового двигателя, фото 2

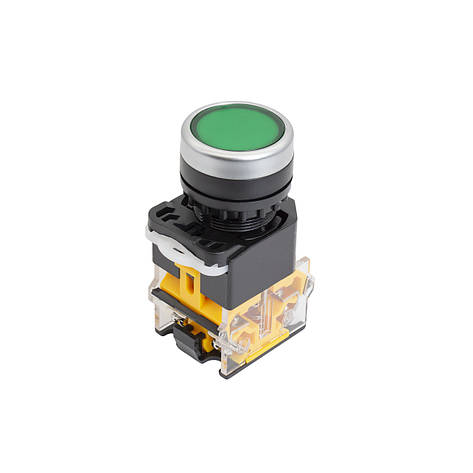

ПеремикачіКнопка переключатель мгновенного действия LA38-11 (Зеленый), фото 2
