Інтерфейсна плата на 4 осі з портом USB BSMCE04U-PP для верстата з ЧПК, комутаційна плата управління Mach3

Опис
Характеристики
Інформація для замовлення

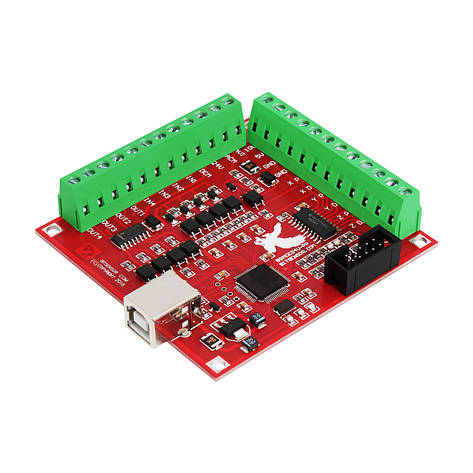

Інтерфейсна плата на 4 осі з портом USB BSMCE04U-PP для верстата з ЧПК, промислова комутаційна плата управління кроковими та сервоприводами під програмне забезпечення Mach3

Модель BSMCE04U-PP являє собою комутаційну плату з портом USB, яка застосовується для управління 4 кроковими або сервоприводами в системах автоматизації за допомогою програмного забезпечення Mach3. Через технологію ШІМ плата також здатна контролювати частоту обертання шпинделя, а через зовнішнє реле – запуск / зупинку його роботи.

Дана модель має 4 контакти для підключення вхідних цифрових сигналів (кінцеві вимикачі, датчик висоти інструменту, кнопка аварійної зупинки тощо) і роз'єм для пульта ручного генерування імпульсів (MPG). Також присутні 4 виходи ізольованих оптопарою.

Максимальна частота вихідного сигналу становить 100 кГц. Це дозволяє мінімізувати кількість помилок та забезпечити високу точність роботи.

Вхідна напруга становить 12 або 24 В постійного струму (DC). На платі є індикатор стану роботи.



Особливості:

  • 4 осі управління

  • Інтерфейс USB, що дозволяє під'єднати контролер до ПК або ноутбука

  • 4 цифрові входи

  • 4 цифрових опто-ізольованих виходи

  • Підтримка кінцевих вимикачів, датчика висоти інструменту, кнопки аварійної зупинки, реле та ручного генератора імпульсів (MPG)

  • Управління шпинделем через реле та технологію ШІМ

Зверніть увагу! Контролер призначений для використання тільки в поєднанні з драйвером двигуна, його не можна використовувати для безпосереднього керування двигуном



 Технічні характеристики:

Модель: BSMCE04U-PP

Кількість осей управління: 4

Напруга живлення: 12 В або 24 В постійного струму (DC)

Максимальна частота вихідного сигналу: 100 кГц

Тип відповідного приводу: кроковий або сервопривід

Кількість цифрових входів: 4

Кількість цифрових опто-ізольованих виходів: 4

Підтримка кінцевих вимикачів: так

Тип виходу відповідного кінцевого вимикача: NPN

Підтримка датчика початкового положення: так

Підтримка датчика висоти інструменту: так

Підтримка кнопки аварійної зупинки: так

Підтримка ручного генератора імпульсів (MPG): так

Управління шпинделем: так

Канал 0-10 В для управління швидкістю шпинделя: так

Інтерфейс підключення: USB

Підтримка операційних систем: Windows XP, 7 (версій х32 та х64)

Сумісне програмне забезпечення: Mach3

Габаритні розміри: 87.5х77.5х18 мм

Вага: 54 г

Стан: новий

Гарантійний термін: 3 місяці



Габаритні розміри:





Типова схема підключення:





Схема підключення інвертора до плати для керування шпинделем:





Інтерфейс:





Розпинування роз'єму підключення ручного генератора імпульсів:

Більш детальну інформацію щодо пристрою, а також програмного забезпечення можна завантажити за посиланням
Увага!

Виробник залишає за собою право вносити зміни в конструкцію виробу, які не погіршують його якість, без попереднього повідомлення покупця. Інформація на сайті є актуальною на момент її публікації.

Зовнішній вигляд товару може відрізнятись від фотографій на сайті. Розбіжність зовнішнього вигляду та комплектності реального товару з фотографіями на сайті не є показником неналежної якості виробу.

Комплект поставки
  • Інтерфейсна плата на 4 осі з портом USB BSMCE04U-PP
  • Кабель USB
До цієї плати у нас можна придбати

Блоки живленняБлок питания импульсный S-400-12, 12 В, 33 A, 400 Вт, фото 2

Драйвери двигунаДрайвер микрошаговый Lichuan MC542 4.2 А для двухфазного шагового двигателя, фото 2

Крокові двигуни Двигатель шаговый 57BYG250B-8 (NEMA 23, 1.2 Нм, 3.0 А, 1.8°), фото 2

Сервопровідники з серводрайверамиКомплектный сервопривод серводвигатель 130ST-M15025 и серводрайвер AASD-25A, 3.8 кВ, 15 Нм, 380 В, фото 2

Перетворювач частотиИнвертор H100-3.7T4-1B, 3.7 kW, 8.5 A, 380 V, фото 2

ШпинделіШпиндель с водяным охлаждением GDZ-80-1.5 Ø80X188 (1.5 кВт, 220 В, 5 А, ER11) для фрезерного станка с ЧПУ, фото 2

Датчики визначення розташування об'єктиИндуктивный датчик Autonics PR12-2DN NPN NO (открытый), бесконтактный концевой датчик приближения М12, фото 2

Датчики висоти інструментДатчик высоты инструмента (без магнита) THS-03, фото 2

КнопкиКнопка переключатель мгновенного действия LA38-11 (Зеленый), фото 2

Пульти ручного керуванняПульт управления (ручной генератор импульсов) ЧПУ Jingce-5L-100P, фото 2

РелеТвердотельное реле однофазное Trihero SYDH2548ZD3, коммутационное реле DC-AC 25 А, реле включения выключения, фото 2





Дивіться всі наші оголошення

Основні
Країна виробникКитай
Інтерфейс для підключення зовнішніх пристроївUSB
Захист паролемНі
Вбудований годинникНі
Вага0.054 кг
Гарантійний термін3 міс
СтанНовий
Технічні характеристики
Кількість дискретних входів4
Кількість дискретних виходів4
Напруга24 В
Габаритні розміри
Довжина87.5 мм
Ширина77.5 мм
Висота18 мм
Основні
Кількість осей управління4
Тип виходу кінцевого вимикачаNPN
Максимальна частота виводу100 кГц
Тип відповідного пристроюПовільний або сердопривід
Підтримка кінцевих вимикачівда
Підтримка датчика початкового стануда
Підтримка датчика висоти інструментада
Підтримка кнопки аварійно зупинкида
Підтримка вручнуго генератора імпульсів (MPG)да
Керування шпинделемда
Канал 0-10 В для керування швидкістю шпинделяда
Сумісне програмне забезпеченняMach3
Підтримка операційних системWindows XP, 7 (версій x32 і х64)
