КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК

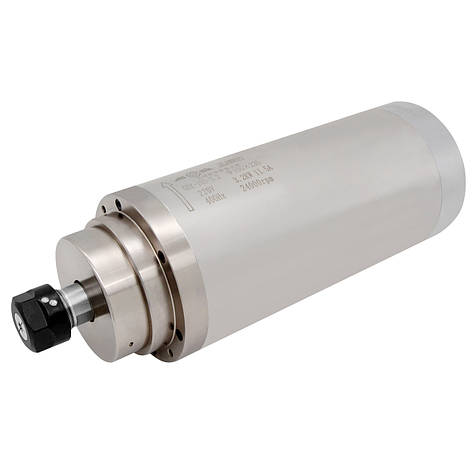

Шпиндель з водяним охолодженням GDZ-105-3.2 Ø105Х235 (3.2 кВт, 220 В, 11.5 А, ER20) для фрезерного верстата з ЧПК, фото 3
Шпиндель з водяним охолодженням GDZ-105-3.2 Ø105Х235 (3.2 кВт, 220 В, 11.5 А, ER20) для фрезерного верстата з ЧПК, фото 4
Шпиндель з водяним охолодженням GDZ-105-3.2 Ø105Х235 (3.2 кВт, 220 В, 11.5 А, ER20) для фрезерного верстата з ЧПК, фото 1
Шпиндель з водяним охолодженням GDZ-105-3.2 Ø105Х235 (3.2 кВт, 220 В, 11.5 А, ER20) для фрезерного верстата з ЧПК, фото 5
Шпиндель з водяним охолодженням GDZ-105-3.2 Ø105Х235 (3.2 кВт, 220 В, 11.5 А, ER20) для фрезерного верстата з ЧПК, фото 6

Шпиндель з водяним охолодженням GDZ-105-3.2 Ø105Х235 (3.2 кВт, 220 В, 11.5 А, ER20) для фрезерного верстата з ЧПК

Опис
Характеристики
Інформація для замовлення

Трифазний циліндричний шпиндель потужністю 3.2 кВт з водяним охолодженням GDZ-105-3.2 Ø105Х235 для фрезерного верстата з ЧПК

GDZ-105-3.2 Ø105Х235 з напругою живлення 220 В - високошвидкісний трифазний шпиндель потужністю 3.2 кВт з примусовим рідинним охолодженням, який застосовується в верстатах з ЧПК для обробки твердої деревини, пластику, м'яких металів та інших матеріалів.

Електродвигун даної моделі оснащений чотирма високооборотними підшипниками 2х7005C P4 і 2х7002C P4, які не потребують обслуговування. Процес зниження їх температурного режиму здійснюється за рахунок циркуляції рідини (дистильована вода або антифриз) всередині корпусу шпинделя.

Установка інструменту виконується ручним способом - фреза з діаметром хвостовика від 1 мм до 13 мм монтується в цанговий затискач ER20 і фіксується гайкою.

Управління шпинделем здійснюється за допомогою перетворювача частоти.

Переваги шпинделя з рідинним охолодженням:

Шпиндель працює з низьким рівнем шуму, за умови, що сам ріжучий інструмент працює тихо. Електродвигун має циліндричну форму корпусу, тому кріпиться за допомогою спеціального кронштейна, що дозволяє легко регулювати його висоту і розширити можливості верстата при роботі з довгими фрезами і високими заготовками.



Недоліки шпинделя з рідинним охолодженням:

Для повноцінної роботи шпинделя потрібне додаткове обладнання: насос, вентилятор, радіатор, бачок та трубки. Також є небезпека появи корозії усередині корпусу.

Увага! Новий шпиндель або шпиндель, який не використовується протягом тривалого часу, необхідно запускати повільно. Спочатку запускати шпиндель протягом півгодини на 25% максимальної швидкості, а потім збільшити на 15 хвилин до 50% максимальної швидкості. І лише потім збільшити швидкість до максимальної. Під час всього робочого процесу необхідно перевіряти температуру шпинделя, якщо він буде гарячим - зупиніть роботу.



 Технічні характеристики:

Модель: GDZ-105-3.2 Ø105Х235

Тип приводу: асинхронний

Тип охолодження: рідинне (водяне)

Форма корпусу: циліндр

Тип кріплення: кронштейн

Діаметр: 105 мм

Кількість фаз: 3

Кількість полюсів: 2

Напруга живлення: 220 В

Струм: 11.5 А

Потужність: 3.2 кВ

Частота: 400 Гц

Максимальна швидкість: 24 000 об/хв

Мінімальна швидкість: 6 000 об/хв

Конус: ER20

Модель гайки: ER20-A (М25х1.5)

Радіальне биття: ≤0.01 мм

Підшипники: 2х7005C P4, 2х7002C P4

Клас захисту: ІР54

Максимальна робоча температура підшипникової опори: +65°С

Вага нетто: 12.5 кг



Креслення виробу



Схема підключення

ВАЖЛИВО!


Виробник залишає за собою право вносити зміни в конструкцію виробу, які не погіршують його якість, без попереднього повідомлення покупця. Інформація на сайті є актуальною на момент її опублікування. Тому перед підключенням шпинделя рекомендуємо перевірити нумерацію контактів на шпинделі відповідно до зображеної схеми на сайті. При необхідності скористайтесь мультиметром для "продзвонювання" обмоток шпинделя.

Перш ніж під'єднати інвертор до шпинделя, спочатку необхідно провести його налаштування. В іншому випадку є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, достатньо 30 сек.).

Мінімальна рекомендована швидкість обертання шпинделя становить 6000 об/хв. Використання нижчих швидкостей може призвести до перегріву шпинделя і як наслідок його вихід з ладу. Температура підшипникової опори не має перевищувати 65-66°С.

Корисні поради!

Щоб Ваш шпиндель прослужив довго і не виникало проблем з обмотками через корозію, ні в якому разі не використовуйте для охолодження звичайну воду. Найкращим варіантом буде дистильована вода.

Використовуйте відповідний насос для циркуляції охолоджуючої рідини, оскільки частою помилкою є використання насоса, який не розрахований на тривалу роботу або має негерметичний корпус, в якому погано захищені електричні з'єднання.

Рекомендується використовувати трубки достатньої жорсткості, щоб уникнути перегинів (деякі види трубок можуть втрачати форму при температурі вище +40˚С).

Комплект поставки

  • Шпиндель GDZ-105-3.2 Ø105Х235

  • Роз'єм для підключення YD20J4TP

  • Цанга ER20 6 мм

До цього шпинделя у нас можна придбати

ІнверторИнвертор H100-5.5T4-1B, 5.5 kW, 12.5 A, 380 V, фото 2

Цанга Набор прецизионных зажимных цанг ER20 13 шт. (1-13 мм, биение ≤0.008), комплект высокоточных цанг ER, фото 2

Гайка ER20-A М25х1.5Гайка ER20-A М25х1,5, фото 2

Роз'єм YD20J4TP для шпинделя  Разъем YD20J4TP для шпинделя, фото 2

Кабель міднийКабель медный многожильный экранированный TRVVP 4x1.5, фото 2

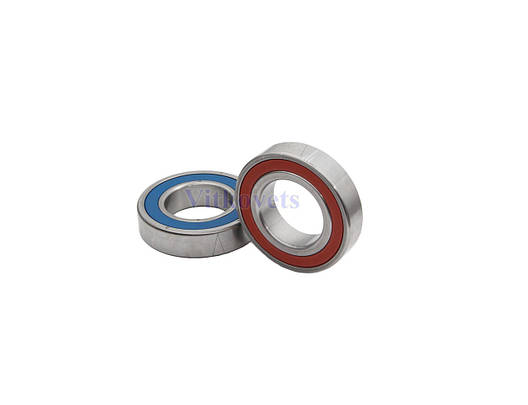

Комплект радіально-упорних дуплексних підшипників H7002C 2RZ P4 DTAКомплект  радиально-упорных дуплексных подшипников H7002C 2RZ P4 DTA, фото 2

Комплект радіально-упорних дуплексних підшипників H7005C 2RZ P4 DTA Комплект  радиально-упорных дуплексных подшипников H7005C 2RZ P4 DTA, фото 2

Трубка для охолоджувальної рідини 5.5х8Трубка для охлаждающей жидкости 5.5х8 , фото 2

Помпа водянаПомпа водяная погружная FK-5m 150 Вт, фото 2

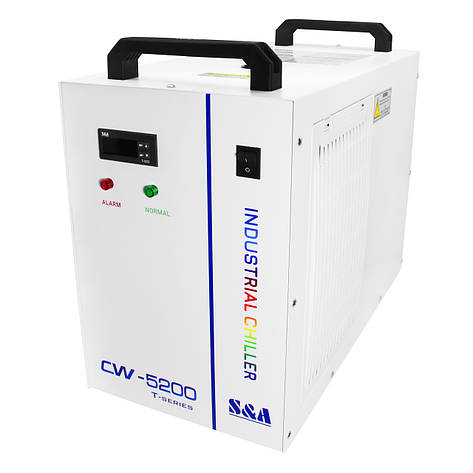

ЧилерЧиллер для охлаждения жидкости S&A CW-5202TH, система охлаждения воды для лазерного станка CO2 и шпинделя, фото 2

Фрези Фреза концевая спиральная сферическая R2*8*D6*L50, фото 2







Дивіться всі наші оголошення

Основні
Країна виробникКитай
Тип двигунаАсинхронні
Кількість фаз3
Потужність3.2 кВт
Вага12.5 кг
Номінальний струм11.5 А
Кількість полюсів2 шт.
Система охолодження двигунаВодяна
Матеріал корпусуМетал
СтанНовий
Габаритні розміри
Діаметр105 мм
Користувальницькі характеристики
Частота400 Гц
Максимальна швидкість24 000 об/мин
Обробка матеріалуТверда деревина, Дерево, МДФ, ЛДСП, Кольоровий метал, Ламінат, Фанера, М'яка деревина, Мідь, Алюміній, Пластик
Клас захистуІР54
Модель гайкиER20-A (М25х1.5)
Потужність (Вт)3200
Вхідна напруга (В)220
Корпускруглий
Максимальна робоча температура підшипникової опори+65 °С
Радіальне биття❑0.01 мм
Підшипники2х7005C P4, 2х7002C P4
Тип міцностікронштейн
Мінімальна швидкість6 000 об/мин
КонусER20
