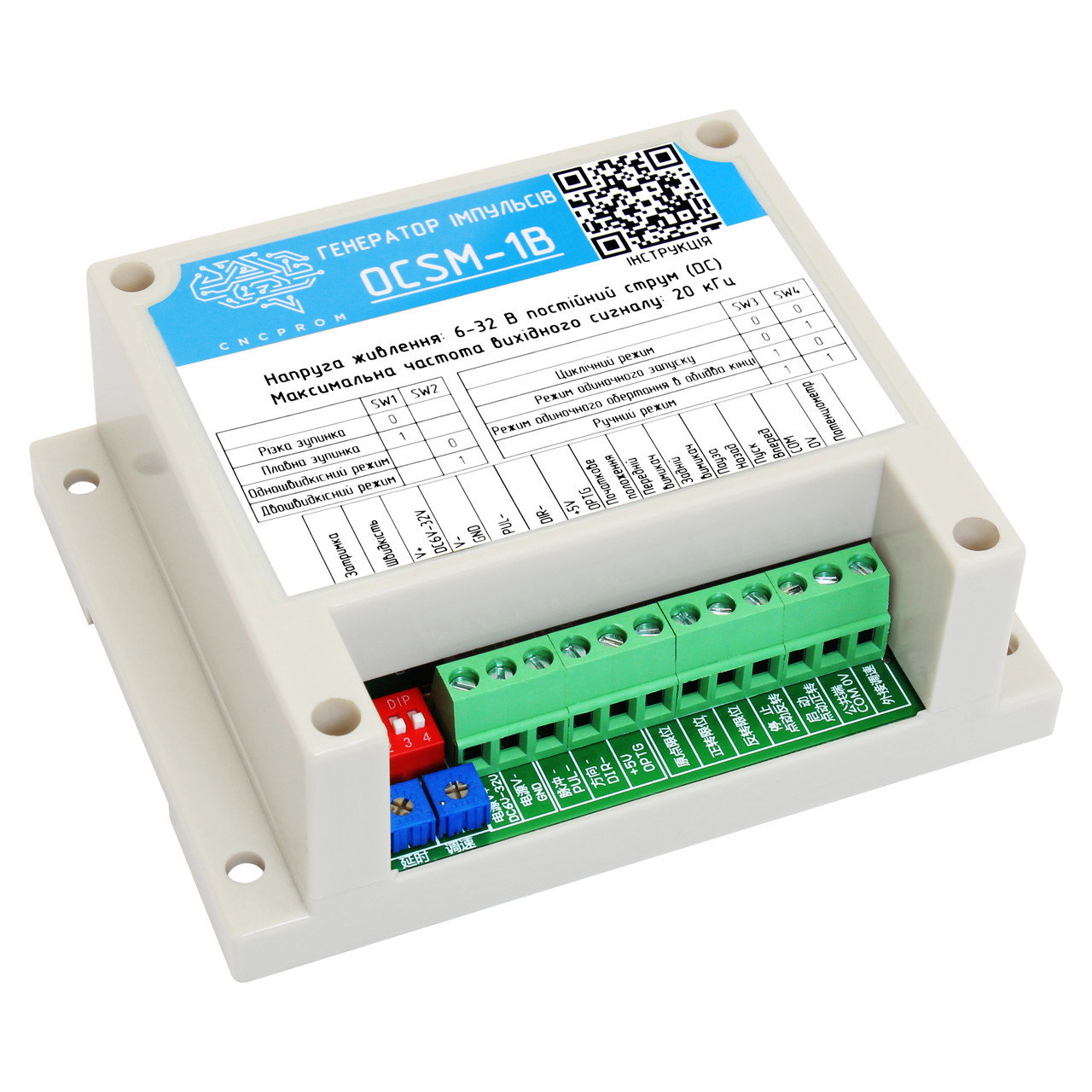

Автономний контролер крокового або серводвигуна CNCPROM OCSM-1B, генератор імпульсів, генератор імпульсних сигналів для верстата з ЧПК

OCSM-1B - автономний контролер з максимальною частотою вихідного сигналу 20 кГц, який призначений для керування траєкторією, швидкістю, плавністю зупинки і часом затримки обертання крокового або серводвигуна в системах автоматизації.

Вибір одного з 4-х режимів траєкторії, одного з 2-х режимів управління швидкістю і одного з 2-х режимів плавності зупинки здійснюється за допомогою відповідних DIP-перемикачів. Контролер обладнаний двома вбудованими потенціометрами: першим (VR1) регулюється час затримки при зміні напрямку обертання двигуна в діапазоні 0.2-6 с, другим (VR2) – швидкість. Також здійснювати налаштування швидкості можна шляхом підключення зовнішнього потенціометра з опором ≤10 кОм.

Модель побудована на базі високошвидкісного інтелектуального чіпа, тому відрізняється своєю стабільністю роботи та простотою у використанні. Діапазон вхідної напруги становить 6-32 В постійного струму (рекомендується використовувати блок на 24 В).



Основні особливості та функції контролера

  • Не вимагає підключення до комп'ютера

  • 4 режими керування траєкторією

  • Регулювання швидкості

  • Регулювання часу затримки при зміні напрямку обертання

  • S-подібний (плавний) профіль розгону двигуна з різкою або плавною зупинкою

  • Функція повернення двигуна в початкове положення

  • Усі входи оптопари ізольовані

  • Широкий діапазон вхідної напруги

  • Оснащений захистом від переполюсування живлення, перенапруги і перевантаження по струму

Поради!
  • Зовнішній потенціометр необхідно підключати до OCSM-1B перед включенням живлення. В іншому випадку потенціометр може бути не впізнаний

    Після регулювання DIP-перемикачів необхідно перезапустити контролер для його коректної роботи

Зверніть увагу! Контролер призначений для використання тільки в поєднанні з драйвером двигуна, його не можна використовувати для безпосереднього керування двигуном



Вибір режиму траєкторії здійснюється за допомогою DIP-перемикачів SW3 і SW4:

Циклічний режим

Цей режим може реалізувати циклічне (безперервне) обертання двигуна між двома точками А і B (мають бути встановлені кінцеві вимикачі). Коли тригерний перемикач "Пуск" замикається, двигун починає обертатися вперед. У момент появи сигналу на передньому кінцевому вимикачі - двигун перемикається на обертання назад. У момент появи сигналу на задньому кінцевому вимикачі - двигун перемикається на обертання вперед. Коли замикається тригерний перемикач "Пауза" - двигун призупиняє своє обертання і зможе продовжити роботу тільки після отримання наступного сигналу запуску.

У цьому режимі за допомогою потенціометра VR1 можна встановити час затримки обертання двигуна під час зміни напрямку в діапазоні 0.2-6 с.

Також у цьому режимі працює функція повернення двигуна в початкове положення.



Режим одиночного запуску

У цьому режимі двигун може послідовно обертатися від А до В і від В до А (мають бути встановлені кінцеві вимикачі). Коли тригерний перемикач "Пуск" замикається, двигун починає обертатися вперед. У момент появи сигналу на передньому кінцевому вимикачі - двигун зупиняється. При повторному замиканні тригерного перемикача "Пуск" - двигун обертається назад. У момент появи сигналу на задньому кінцевому вимикачі двигун зупиняється. Коли замикається тригерний перемикач "Пауза" - двигун призупиняє своє обертання і зможе продовжити роботу тільки після отримання наступного сигналу запуску.

У цьому режимі працює функція повернення двигуна в початкове положення.



Режим одиночного обертання в обидва кінці

У цьому режимі двигун може здійснити обертання від А до В і автоматично повернеться від В до А (мають бути встановлені кінцеві вимикачі). Коли тригерний перемикач "Пуск" замикається, двигун починає обертатися вперед. У момент появи сигналу на передньому кінцевому вимикачі - двигун перемикається на обертання назад. У момент появи сигналу на задньому кінцевому вимикачі двигун зупиняється. Коли замикається тригерний перемикач "Пауза" - двигун призупиняє своє обертання і зможе продовжити роботу тільки після отримання наступного сигналу запуску.

У цьому режимі за допомогою потенціометра VR1 можна встановити час затримки обертання двигуна під час зміни напрямку в діапазоні 0.2-6 с.

Також у цьому режимі працює функція повернення двигуна в початкове положення.



Ручний режим

У цьому режимі можна вручну керувати траєкторією обертання двигуна. Якщо контакт перемикача "Обертання вперед" замкнено і на передньому кінцевому вимикачі (у разі його встановлення) немає сигналу - двигун обертається вперед. При розмиканні контакту - двигун не обертається. Якщо контакт перемикача "Обертання назад" замкнений і на задньому кінцевому вимикачі (у разі його встановлення) немає сигналу - двигун обертається назад. При розмиканні контакту - двигун не обертається.

У цьому режимі функція повернення до початкового положення не працює.



DIP-перемикач вгорі – 1, внизу – 0

SW3 SW4 Режим
0 0 Циклічний режим
0 1 Режим одиночного запуску
1 0 Режим одиночного обертання в обидва кінці
1 1 Ручний режим

Примітка: Напруга управляючого сигналу, становить 0-24 В. Тривалість вхідного сигналу повинна бути не менше 2.5 мкс.



Вибір режиму керування швидкістю здійснюється за допомогою DIP-перемикача SW2:

Одношвидкісний режим: керування швидкістю може здійснюватись як вбудованим, так і зовнішнім потенціометрами. Якщо зовнішній потенціометр не підключений або величина опору становить ≥10 кОм, регулювання проводиться вбудованим потенціометром VR2. У разі підключення зовнішнього потенціометра з величиною опору ≤10 кОм, плата автоматично визначить його як пристрій керування швидкістю за замовчуванням.

Двошвидкісний режим: зовнішній потенціометр керує швидкістю обертання вперед, а вбудований потенціометр VR2 керує швидкістю обертання назад.

SW2 Режим
0 Одно швидкісний режим
1 Двошвидкісний режим



Вибір режиму управління плавністю зупинки здійснюється за допомогою DIP-перемикача SW1 (працює у всіх режимах управління траєкторією):

Різка зупинка: після отримання сигналу від кінцевого вимикача або кнопки управління, двигун здійснює різку зупинку.

Плавна зупинка: після отримання сигналу від кінцевого вимикача або кнопки управління двигун здійснює плавне зниження швидкості з подальшою зупинкою.

SW1 Режим
0 Різка зупинка
1 Плавна зупинка



Функція повернення у початкове положення: при першому включенні (подачі живлення) контролера двигун здатний автоматично повертається до початкового положення. Для цього необхідно встановити кінцевий вимикач початкового положення після заднього вимикача або встановити перемичку між контактами "Початкове положення" і "Задній кінцевий вимикач", а потім замкнути контакт "Пуск / Обертання вперед".

Якщо ця функція не потрібна, необхідно замкнути між собою контакти "Початкове положення" та "COM"



Технічні характеристики:

Модель: OCSM-1B

Напруга живлення: 6-32 В постійний струм (DC)

Рекомендована напруга блоку живлення: 24 В постійний струм (DC)

Максимальна частота вихідного сигналу: 20 кГц

Тип відповідного двигуна: кроковий або серводвигун (розмір фланця значення не має)

Тип виходу відповідного кінцевого вимикача: NPN NO (нормально відкритий)

Кількість режимів траєкторії: 4

Кількість режимів керування швидкістю: 2

Кількість режимів керування плавністю зупинки: 2

Функція повернення до початкового положення: так

Можливість підключення зовнішнього потенціометра регулювання швидкості: так

Опір відповідного зовнішнього потенціометра: ≤10 кОм

Діапазон робочої температури: -20 ...+55 ° С

Габаритні розміри: 115.5х90х40.5 мм

Вага: 114 г

Стан: новий

Гарантійний термін: 3 місяці



Габаритні розміри:



Схема підключення:

В якості перемикачів використовуються двопровідні нормально розімкнені кнопкові механічні вимикачі. Один контакт підключається до відповідної клеми - "Пуск", "Пауза", "Обертання вперед" або "Обертання назад". Другий контакт підключається до спільної клеми COM.

В якості кінцевих вимикачів використовуються три провідні безконтактні нормально розімкнені датчики типу NPN з напругою живлення 24 В. Два контакти є проводами живлення, тому безпосередньо підключаються до БП контролера. Ще один контакт (сигнальний) підключається до відповідної клеми - "Передній кінцевий вимикач", "Задній кінцевий вимикач" або "Кінцевий вимикач початкового положення".

В якості зовнішнього регулятора швидкості використовується потенціометр зі значенням опору ≤10 кОм. Електроживлення для нього не потрібне. Середній контакт підключається до клеми контролера "Потенціометр", другий контакт підключається до загальної клеми COM.

Увага!

Виробник залишає за собою право вносити зміни в конструкцію виробу, які не погіршують його якість, без попереднього повідомлення покупця. Інформація на сайті є актуальною на момент її публікації

Зовнішній вигляд товару може відрізнятись від фотографій на сайті. Розбіжність зовнішнього вигляду та комплектності реального товару з фотографіями на сайті не є показником неналежної якості виробу

Комплект постачання
  • Автономний контролер крокового двигуна OCSM-1B
До цього контролера у нас можна придбати

Потенціометри Потенциометр WTH118-2W B10K (10 кОм), фото 2

Датчики визначення положення об'єктівИндуктивный датчик Autonics PR12-2DN NPN NO (открытый), бесконтактный концевой датчик приближения М12, фото 2

КнопкиКнопка переключатель мгновенного действия LA38-11 (Зеленый), фото 2



Драйвери крокового двигунаДрайвер микрошаговый Lichuan MC542 4.2 А для двухфазного шагового двигателя, фото 2



Блоки живленняБлок питания импульсный S-400-12, 12 В, 33 A, 400 Вт, фото 2





Дивіться всі наші оголошення

Основні
ВиробникCNCPROM
Країна виробникКитай
Одиниці виміру частотиГц
Мінімальний діапазон частот1
Максимальний діапазон частот20000
СтанНовий
Загальні
Мінімальна робоча температура-20 °С
Максимальна робоча температура50 °С
Напруга24 В
Довжина115.5 мм
Ширина90 мм
Висота40.5 мм
Вага0.114 кг
Гарантійний термін3 міс
Користувальницькі характеристики
Тип відповідного двигунакроки або сервогінач (розмір фланца значення не має)
Можливість з’ єднання з зовнішньою потенційною системою налаштування швидкостіДа
Тип  Вихід з кінцевого вимикачаNPN NO (нормально відкрита)
Кількість режимів траєкторії4
Спротив відповідний зовнішній потенциометр≤10 кОм
Кількість режимів керування швидкістю2
Кількість режимів керування плавністю зупинки2
Функція повернення до початкового стануда
