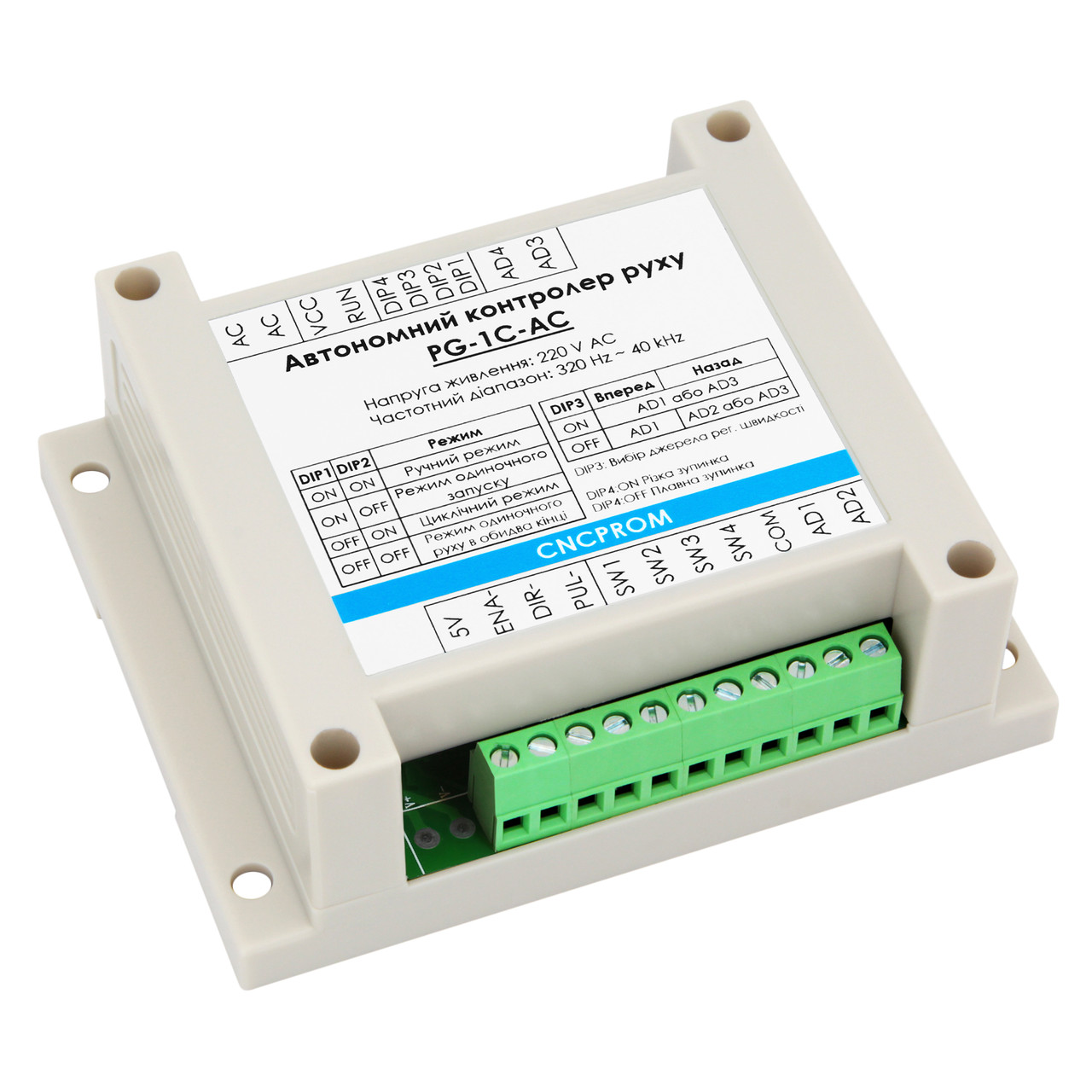

Автономний контролер руху крокового двигуна CNCPROM PG-1C-AC, генератор імпульсів, контролер верстата з ЧПК

PG-1C-AC - компактний автономний контролер, який призначений для управління обертанням (траєкторія, швидкість, плавність зупинки) крокового двигуна в системах автоматизації. Перемикачі DIP1 і DIP2 служать для вибору одного з чотирьох режимів траєкторії обертання двигуна, DIP3 - для вибору джерела регулювання швидкості обертання двигуна (керувати швидкістю користувач може за допомогою як вбудованого, так і зовнішнього потенціометрів), DIP4 - для вибору режиму плавності зупинки обертання двигуна (різка і плавна).

Частота імпульсів на виході становить від 320 Гц до 40 кГц. Електроживлення такого генератора імпульсів здійснюється від мережі змінного струму 220 В.

Стежити за наявністю живлення та процесом роботи контролера можна за допомогою світлодіодних індикаторів.

Модель відрізняється своєю простотою у використанні, стабільністю роботи та низькою вартістю.

До основних особливостей та функцій контролера відносяться:

• Не вимагає підключення до комп'ютера

• 4 режими управління траєкторією обертання двигуна

• 2 режими плавності зупинки

• Можливість регулювання швидкості як вбудованим, так і зовнішнім потенціометрами

• Зовнішнє розміщення потенціометрів та DIP-перемикачів (для зручності перемикання)

Дана модель має 4 режими управління траєкторією обертання двигуна. Вибір режиму здійснюється за допомогою перемикачів DIP1 і DIP2:

Ручний режим: Якщо контакт перемикача "обертання вперед" замкнутий і на передньому кінцевому вимикачі немає сигналу - двигун обертається вперед. Якщо контакт перемикача "обертання назад" замкнутий і на задньому кінцевому вимикачі немає сигналу - двигун обертається назад. Якщо контакти перемикачів "обертання вперед" і "обертання назад" замкнуті одночасно - двигун не обертається.

Режим одиночного запуску: У цьому режимі двигун може обертатись між двома точками А і В. Тригерний перемикач послідовно запускає двигун від А до В і від В до А. Кінцеві вимикачі повинні бути встановлені в двох точках А і В. Якщо під час роботи двигун отримує сигнал паузи - він зупиняється і зможе продовжити роботу тільки після отримання наступного сигналу запуску.

Циклічний режим: Цей режим може реалізувати циклічне обертання двигуна між двома точками А і B. Кінцеві вимикачі повинні бути встановлені в двох точках А і В. Якщо тригерний перемикач замкнутий - двигун обертається. Якщо тригерний перемикач розімкнуто - двигун зупиняється. Якщо на передньому кінцевому вимикачі є сигнал, двигун перемикається на обертання назад. Якщо на задньому кінцевому вимикачі є сигнал, двигун перемикається на обертання вперед.

Режим одиночного обертання в обидва кінці: Цей режим може здійснювати обертання між двома точками А і В. Тригерний перемикач запускає двигун від А до В, а потім від В до А. Кінцеві вимикачі повинні бути встановлені в двох точках А і В. Якщо під час роботи двигун отримує сигнал паузи - він зупиняється, а після отримання наступного сигналу запуску - двигун продовжить роботу.

За допомогою перемикача DIP3 можна вибрати джерело регулювання швидкості обертання двигуна:

Перемикач DIP4 регулює плавність зупинки обертання двигуна:

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Модель: PG-1C-AC

Напруга живлення: 220 В змінний струм (AC)

Частотний діапазон: 320 Гц ~ 40 кГц

Тип відповідного двигуна: кроковий двигун

Тип відповідного кінцевого вимикача: NPN NO

Кількість режимів траєкторії: 4

Кількість режимів плавності зупинки: 2

Можливість підключення зовнішнього потенціометра регулювання швидкості: так

Діапазон робочої температури: -20 ... +55 °С

Габаритні розміри: 115х90х40 мм

Вага: 126 г

Стан: новий

Гарантійний термін: 3 місяці

Габаритні розміри:

Схема підключення:

• Автономний контролер руху крокового двигуна CNCPROM PG-1C-AC

Потенціометр WTH118-2W B10K (10 кОм)

Потенціометр RV24YN20S B103 (10 кОм)

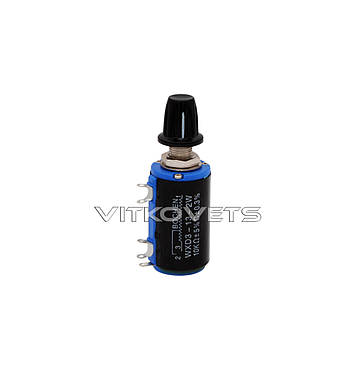

Потенціометр багатооборотний WXD3-13-2W (10 кОм)

Кінцевий вимикач

Драйвери крокового двигуна
