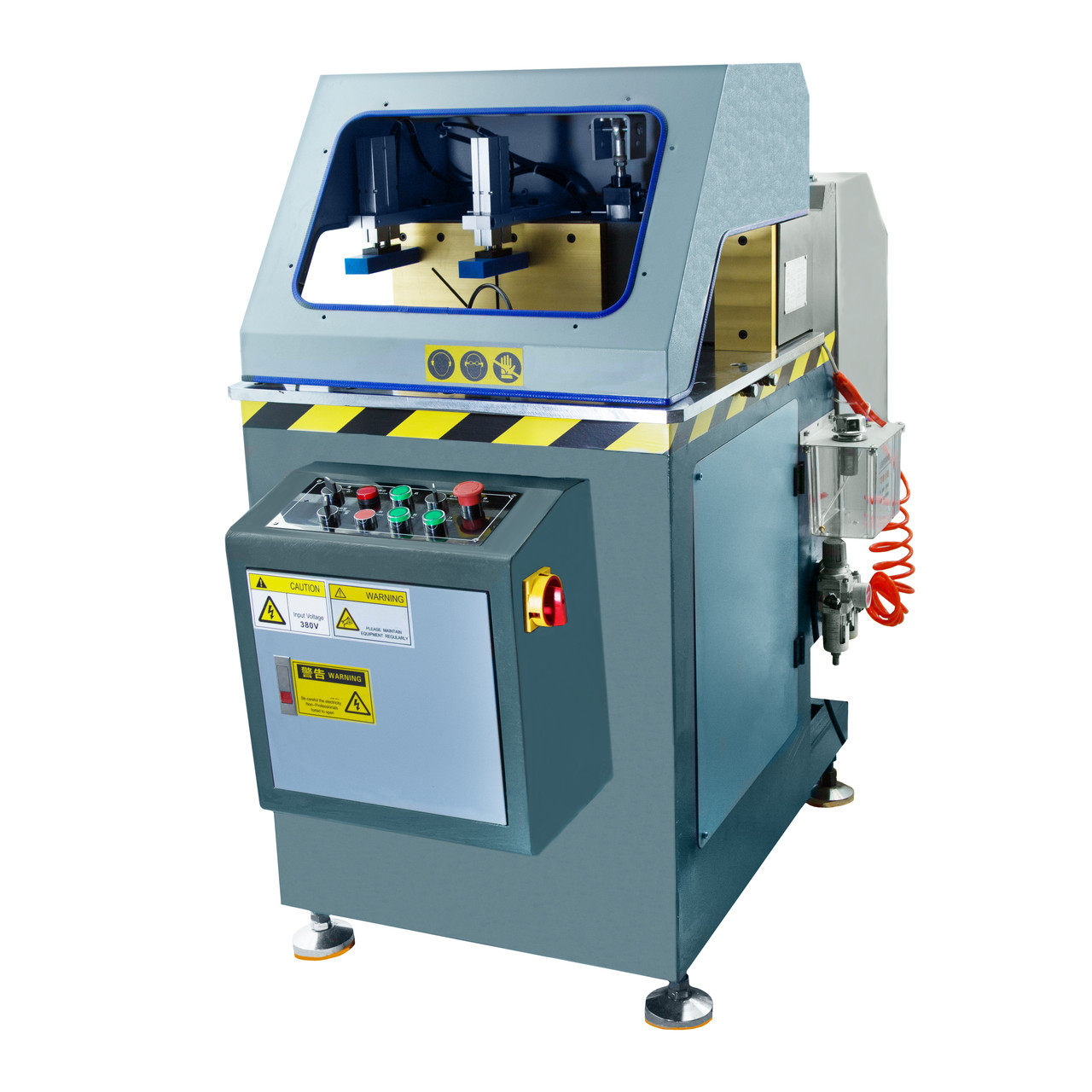

Верстат OX-BJ550 для для різання під кутом 90° і 45° профілю з автоматичною кутовою пилою

Верстат оснащений круглою пилою великого діаметра, закритою захисним металевим кожухом, який гарантує безпечне використання і повністю закриває ріжучу частину під час роботи. Міцні фіксатори та притискачі дозволяють надійно утримувати профіль у потрібному положенні, забезпечуючи стабільність та повторюваність результатів. Налаштування кута різання відбувається швидко та зручно — оператор може легко переходити між режимами 90° та 45°, що особливо важливо при серійному виробництві рамних конструкцій та алюмінієвих виробів з торцюванням.

Верстат ідеально підходить для підприємств, які займаються:

• виготовленням алюмінієвих меблів;
• виробництвом рам та декоративних елементів;
• виготовленням алюмінієвих дверей та вікон;
• різанням профілів для фасадних і монтажних систем;
• виробництвом конструкцій, де потрібна високоточна геометрія.

Електрична система керування винесена на передню панель та має зручні кнопки «Пуск», «Стоп» та кнопку аварійного вимкнення. Мотор високої потужності забезпечує стабільні оберти пилки, що дозволяє досягати чистого зрізу без перегріву та втрати швидкості. Надійність конструкції гарантує довгий термін служби станка та мінімальні вимоги до обслуговування.

Завдяки поєднанню високої точності, простоти керування, надійності та універсальності, цей верстат є оптимальним рішенням як для дрібних виробництв, так і для середніх та великих підприємств. Він значно пришвидшує робочий процес, зменшує відходи та забезпечує стабільну якість готових деталей.

Станок ідеально підходить для високоефективної обробки алюмінієвих та мідних профілів. Може працювати в ручному та автоматичному режимах. Оскільки потужність верстата контролюється гідравлічною системою, то робота стабілізована та надійна. Синхронний механізм подачі спрощує налаштування верстата. Керування станком здійснюється пневматичною системою, якою обладнано станок. Конструкція верстата забезпечує безпечне функціонування і зручність у керуванні.

Принцип роботи верстата

Пильний диск приводиться в рух трифазним асинхронним двигуном потужністю 3 кВт за допомогою ремінної передачі. Платформа, на якій розміщений портативний диск може змінювати кут розташування, а щоб точніше розлити, ви можете скористатися фіксатором розташування платформи. Кожен пневмоциліндр має регулятор подачі повітря, який дозволяє регулювати швидкість роботи окремих вузлів і підлаштовувати станок під свої особисті потреби. Керувати верстатом можна за допомогою пульта керування, розташованого у зручному місці на передній частині верстата.

Початок роботи

Для запуску верстат потрібно під'єднати його до мережі 380 В і до джерела стисненого повітря. Оберіть кут різки, а потім поверніть відповідний перемикач. Потім поверніть Power до позиції On, а потім натисніть кнопку запуску двигуна. Натисніть кнопку « Press», щоб притиснути заготовку, а потім натиснути клавішу подачі.

Нотатка

Режим «Manual» відрізняється від режиму « Auto» тим, що в ручному режимі диск контролюється оператором, на відміну від автоматичного в якому станок самостійно пиляє матеріал після натискання кнопки подачі диска.

Особливості верстата:

·       Ручне керування верстатом (пульт ручного керування);

·       Можливість регулювання швидкості висоти ніжок;

·       Можливість змінити кут розташування диска;

·       Можливість регулювання інтенсивності подачі СОР;

·       Реле контролю фаз;

·       Можливість невеличкого налаштування довжини стільниці (5 см +);

·       Конструкція верстата забезпечує безпеку в роботі;

·       Можливість приєднання рольганга

Технічні характеристики:

Живлення: 380 В; 50 Гц

Потужність двигуна: 3 кВт

Обороти двигуна: 3400 об/хв

Швидкість обертання шпинделя: 3200 об/хв

Кут різки: 90° , 45°

Максимальна ширина порізки при 45° /90° : 220 мм

Максимальна висота порізки при 90° : 170 мм

Максимальна висота порізки при 45° : 120 мм

Робочий тиск: 0.6 - 0,8 МПа

Специфікація диска: 550х30х120 T

Тип притиску: пневматичний

Розмір пильного полотна 50х30х120 см

Габаритний розмір: 850х1450х1400 мм

Вага: ≈ 360 Кг

• Верстат OX-BJ550 для для різання під кутом 90° і 45° профілю з автоматичною кутовою пилою (1 шт.)
