Прес кутообжимний пневмогідравлічний PHCP-120SA, верстат для скріплення кутів алюмінієвих рам вікон та дверей, напівавтоматичний верстат для обтиску алюмінієвих куточків, обладнання для виробництва вікон та дверей

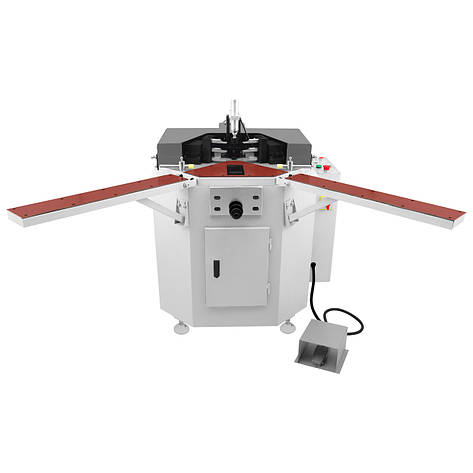

PHCP-120SA - пневмогідравлічний кутозатискний верстат для напівавтоматичного складання кутових з'єднань віконних, дверних та інших конструкцій з алюмінієвого профілю висотою до 120 мм методом тиску на з'єднувальні елементи рами і попередньо встановлені заставні (сухарі). Використання такого обладнання виключає необхідність попереднього пробивання сполучних отворів у заготовках.

Пресування проводиться двома обтискними головками, оснащеними шістьма ножами, що знімаються. Їх положення по вертикалі, а також по величині ходу можна легко відрегулювати в широкому діапазоні в залежності від типорозміру профілю. Синхронний рух ножів здійснюється за допомогою потужної гідравлічної системи, що забезпечує зусилля пресування до ~48 кН.

Точне вирівнювання та блокування переміщення профілю виконує рухомий опорний блок. У рух його приводить пневмогідравлічна система. Фіксація конструкції у вертикальній площині здійснюється пневмопритиском з м'якою накладкою.

Для швидкого та зручного позиціонування рами на верстаті передбачені подовжувальні лінійні планки.

Верстат має зручну та інтуїтивно зрозумілу панель управління. Безпосереднє керування процесом пресування здійснюється за допомогою ножної педалі із пружинним поверненням.

Конструкція верстата є жорсткою та високоміцною так, як виготовлена ​​зі сталі. Електроживлення обладнання здійснюється від трифазної мережі напругою 380 В.

Область застосування: підприємства з виробництва дверних, віконних та інших конструкцій з алюмінієвого профілю

Принцип роботи:

1. У дві заготовки розпилені під кутом 45° поміщаються сполучні елементи, т.з. "сухарі"

2. Заготовки встановлюються між пресувальними ножами у позиціонуючий упор

3. Після подачі сигналу педаллю опорний блок вирівнює профіль для утворення кута з'єднання 90°

4. Вертикальний притиск фіксує раму у правильному положенні

5. Ножі здійснюють вдавлювання стінок профілю в пазові заглиблення на заставному куточку

6. Після віджиму педалі всі механізми повертаються в початкове положення, звільняючи високоміцний профільний вузол

Особливості:

• Висока точність пресування

• Можливість ручного регулювання пресуючих ножів та упорів для різних профілів

• Автоматичне центрування профілю за допомогою упору та опорного блоку

• Управління процесом пресування за допомогою педалі

• Стабільна та потужна пневмогідравлічна система

• Місткий резервуар для масла гідравлічної системи

• Багатофункціональна панель управління та відстеження показників (перемикач режимів роботи (1 - висування тільки опорного блоку при натисканні на педаль, 2 - рух опорного блоку, притиску та ножів при натисканні на педаль), кнопки включення / вимикання гідравлічної системи, панель налаштування затримки спрацювання притиску та ножів після підйому опорного блоку, регулятор часу затримки опускання опорного блоку, регулятор часу затримки на повторний підйом опорного блоку, перемикач блокування опускання опорного блоку, кнопка аварійної зупинки, індикатор живлення)

• Можливість обробки довгих заготовок

• Стійка конструкція

Характеристики:

Модель: PHCP-120SA

Електроживлення: 380 В / 50 Гц

Кут обтиску профілю: 90°

Максимальна висота профілю: 120 мм

Матеріал відповідного профілю: алюміній

Кількість обжимних ножів: 6

Хід обжимних ножів: 30 мм (регулюється)

Матеріал обтискних ножів: сталь

Хід опорного блоку: 65 мм

Діапазон регулювання положення опорного блоку: 0-35 мм

Діапазон регулювання положення позиціонуючого упору: 0-60 мм

Тип приводу: пневмогідравлічний

Потужність насоса: 2.2 кВт

Максимальне зусилля пресування: ~ 48 кН

Робочий тиск у гідравлічній системі: 16 МПа

Потік масла в гідравлічній системі: 4 л/хв

Робочий тиск у пневматичній системі: 0.5-0.8 МПа

Потік повітря у пневматичній системі: 20 л/хв

Кількість вертикальних притисків: 1

Діаметр отвору підведення повітря: 8 мм

Ножна педаль управління процесом обтиску: так

Матеріал корпусу: метал

Габаритні розміри верстата: 960х1240х1270 мм

Висота робочого столу: 900 мм

Довжина лінійних планок: 800 мм

Вага брутто: ~ 400 кг

Гарантія: 12 місяців

• Прес кутозатискний пневмогідравлічний PHCP-120SA

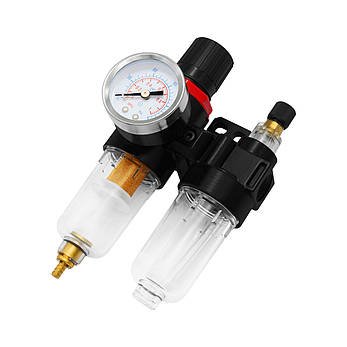

• Блок підготовки повітря AFC-2000

• Набір ключів шестигранників
