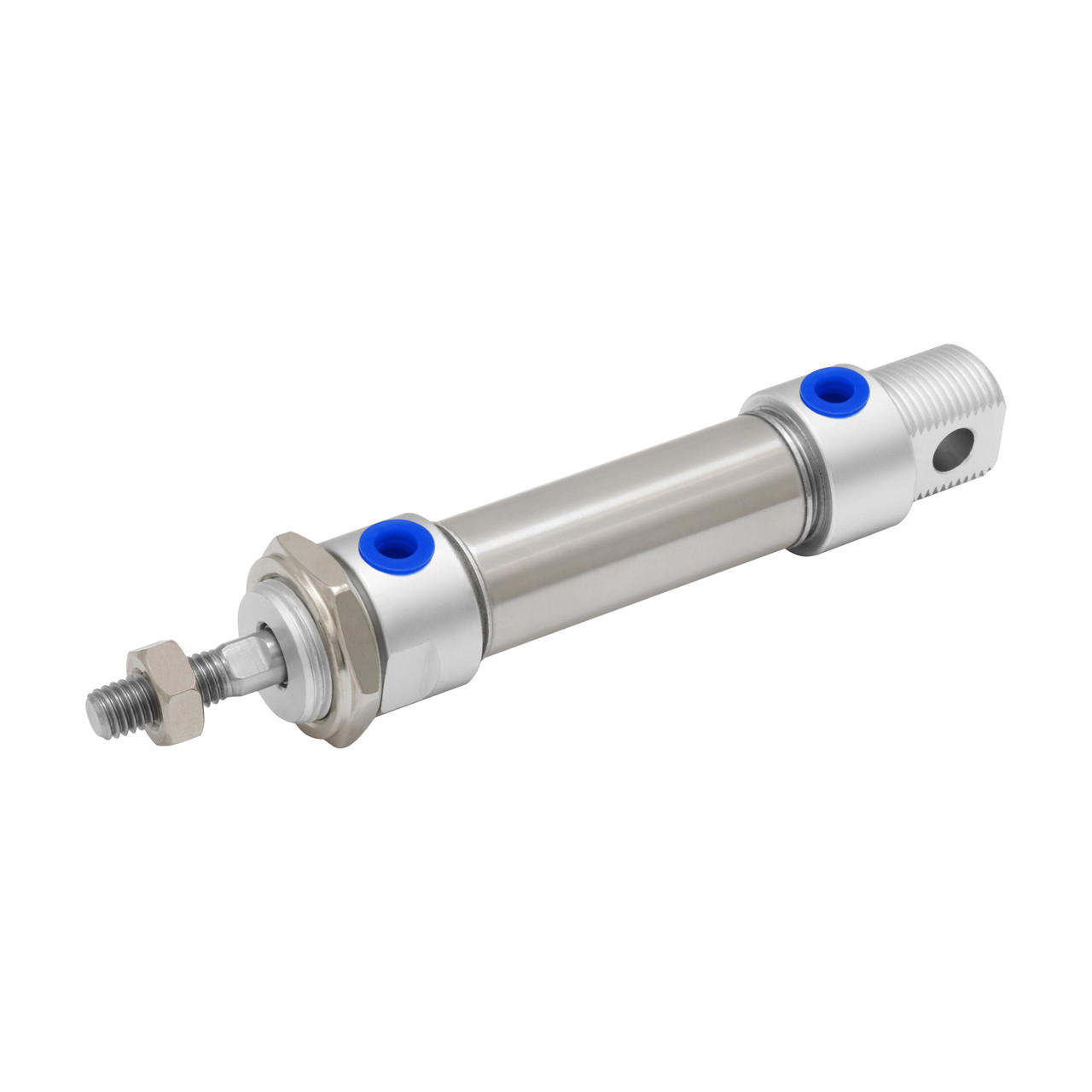

Пневмоциліндр MA 20x20-S, поршневий одноштоковий пневматичний циліндр двосторонньої дії, хід 20 мм

Пневмоциліндр MA 20x20-S, поршневий одноштоковий пневматичний циліндр двосторонньої дії з ходом штока 20 мм, міні-циліндр з магнітом на поршні

MA 20x20-S - одноштоковий поршневий міні-пневмоциліндр двосторонньої дії з діаметром поршня 20 мм, який перетворює енергію стисненого повітря в механічне лінійне переміщення вихідної ланки в діапазоні до 20 мм. За рахунок компактних розмірів таке обладнання буде ідеальним рішенням у механізмах, де є розмірні обмеження щодо встановлення.

На поршні є постійний кільцевий магніт. За рахунок додаткової установки на поверхню гільзи спеціального датчика можна відстежувати положення вихідної ланки пневмоциліндра. Демпфування у цій моделі відсутнє.

Конструкція пневмоциліндра є нерозбірною, оскільки гільза завальцьована у кришках.

Кріплення компонента пневматики такого типу виконується за допомогою різних фіксуючих елементів (фланці, цапфи тощо). На штоку є різьба М8х1.25 для зручного монтажу сполучних елементів ведених механізмів (як правило, у таких випадках використовуються шарнірні та вилкоподібні головки, муфти тощо).

Принцип роботи: прямий і зворотний рух поршня всередині гільзи здійснюється за рахунок поперемінної подачі підготовленого стисненого повітря в одну з порожнин циліндра, в той час як інша з'єднана з атмосферою. Тиск, що утворився у порожнині з повітрям, переміщує поршень разом зі штоком на певну відстань, створюючи при цьому штовхаюче або тягнуче зусилля близько 12 кг (тиск 0.5 МПа).

Області застосування: системи автоматизації, конвеєри, підйомні механізми, транспортні засоби тощо.

Особливості:

• Простота та надійність конструкції

• Наявність кільцевого постійного магніту

• Відсутність демпферів

• Широкий діапазон робочого тиску

• Високий коефіцієнт корисної дії

• Компактні розміри

• Нерозбірний корпус

• Стійкість до корозії

• Можливість застосування в пожежонебезпечному середовищі

• Мінімальні витрати на обслуговування

Характеристики:

Модель: MA 20x20-S

Серія: MA

Тип дії: двостороння

Конструкція: вальцювання

Діаметр поршня: 20 мм

Хід штока: 20 мм

Швидкість ходу поршня: 30~800 мм/с

Робоче середовище: очищене стиснене повітря (тонкість очищення 40 мкм)

Робочий тиск: 0.1-1.0 МПа

Максимальний тиск, що витримується: 1.5 МПа

Сила тяги при тиску 0.5 МПа: 12 кг

Демпфування: ні

Різьба штока: М8х1.25

Різьба отвору подачі повітря: Rc 1/8"

Магнітне кільце на поршні: так

Температура навколишнього середовища: -20...+70 °С

Матеріал гільзи: нержавіюча сталь

Матеріал кришок: алюміній

Матеріал штока: сталь

Габаритні розміри: 155х29х33 мм

Вага нетто: 0.175 кг
