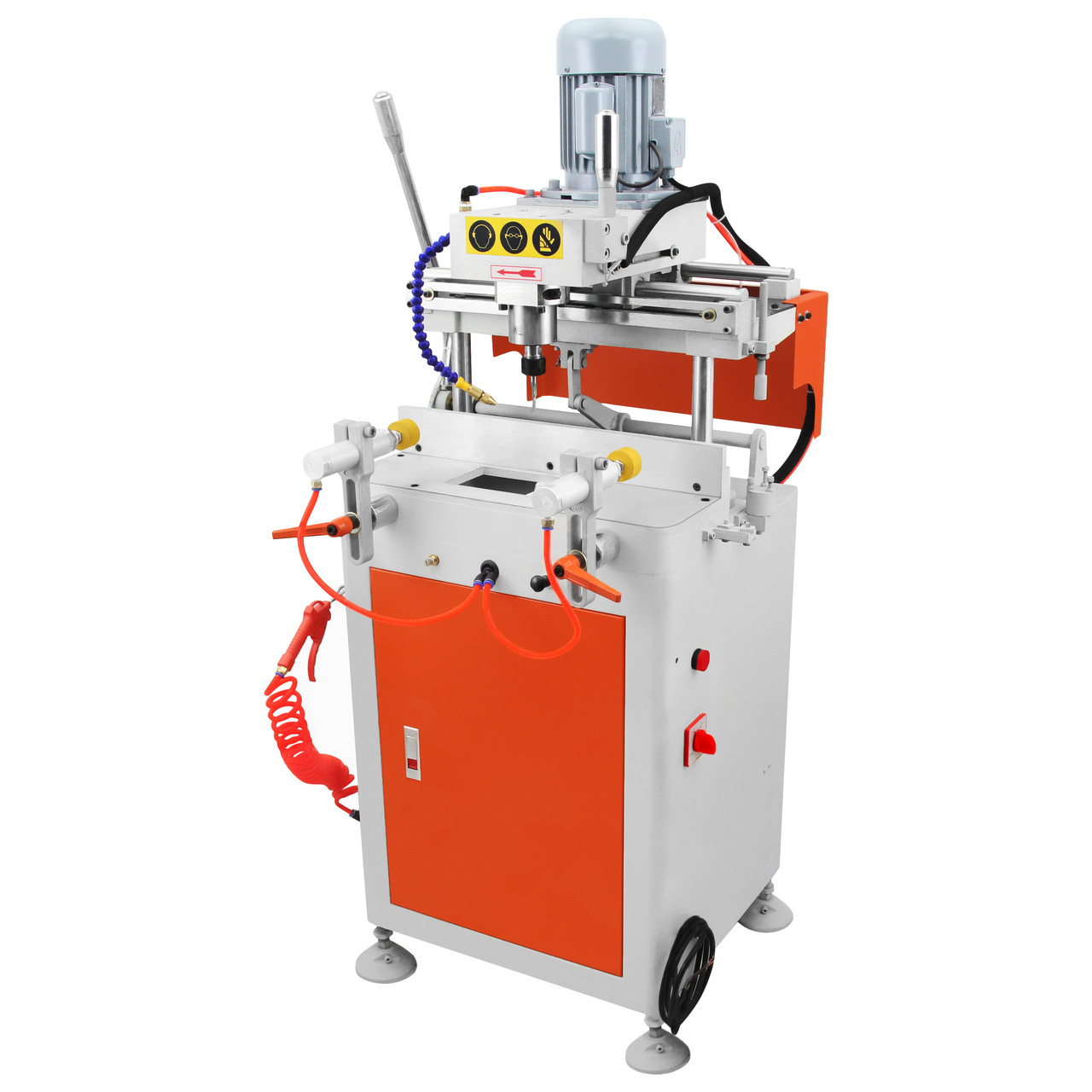

Копіювально-фрезерний верстат для свердління отворів під фурнітуру KMM-HP1, верстат для врізання замків і петель в алюмінієвих і ПВХ-профілях, обладнання для виробництва вікон і дверей

KMM-HP1 - копіювально-фрезерний верстат із вертикально розташованим шпинделем і пневматичною системою затиску заготовки, який застосовується для серійного створення отворів, пазів і складних криволінійних контурів під фурнітуру (замки, ручки, петлі, засувки та т. н.) в алюмінієвих, полівінілхлоридних (ПВХ) та інших профілях.

Процес фрезерування будується на методиці шаблонної технології копіювання, тобто обводячи шаблон копіювальною голкою, фреза робить пропил на профілі за таким же контуром (замінюючи шаблони та інструмент, можна отримати пропили різної геометрії). Діапазон фрезерування (ДхШ) становить 300х120 мм (глибина фрезерування залежить від довжини різального інструменту), водночас діапазон копіювання 250х140 мм.

Крутний момент до оброблювального шпинделя від асинхронного двигуна потужністю 1.1 кВт передається за допомогою ремінної передачі. Переміщення шпиндельного вузла відбувається вручну. На ручці переміщення в горизонтальній площині є кнопка вмикання/вимикання обертання двигуна. На важелі вертикального подавання шпиндельного вузла є кнопка блокування його ходу.

Фіксація оброблюваної деталі виконується двома горизонтальними регульованими затискачами. Їх порівняно м'які накладки виключають утворення відколів на поверхні заготівки.

У робочому столі передбачений виріз для відведення залишків технологічного процесу.

Для підвищення ефективності та якості оброблення в верстат установлено систему подавання мастильно-охолоджувальної рідини, а також пневматичний пістолет для видалення тирси зі столу.

Корпус верстата для фурнітури виготовлений із металу. До нього можна приєднати лінійку позиціювання (відсутні елементи кріплення).

Електроживлення обладнання здійснюється від однофазної мережі змінного струму напругою 220 В і частотою 50 Гц.



Короткий огляд копіювального процесу:

1. На листовому матеріалі вирізається паз із необхідною геометрією

2. Шаблон встановлюється на стіл верстата

3. Копіювальна голка поміщається в контур шаблону

4. На робочому столі верстата встановлюється заготовка

5. Під час ручного подавання шпиндельного вузла копіювальна голка обкочує профільний паз шаблону, а різальний інструмент, повторюючи траєкторію переміщення голки, фрезерує на заготовці такий самий паз



Сфера застосування: підприємства з виробництва дверних, віконних та інших конструкцій



Особливості:

  • Висока точність оброблення (у разі використання якісного різального інструменту)

  • Ручне переміщення шпиндельного вузла

  • Вертикальні та горизонтальні обмежувачі діапазону фрезерування

  • Кнопка увімкнення/вимикання двигуна на ручці переміщення шпиндельного вузла в горизонтальній площині

  • Кнопка блокування ходу на важелі переміщення шпиндельного вузла у вертикальній площині

  • Стабільна пневматична система затиску оброблюваної деталі

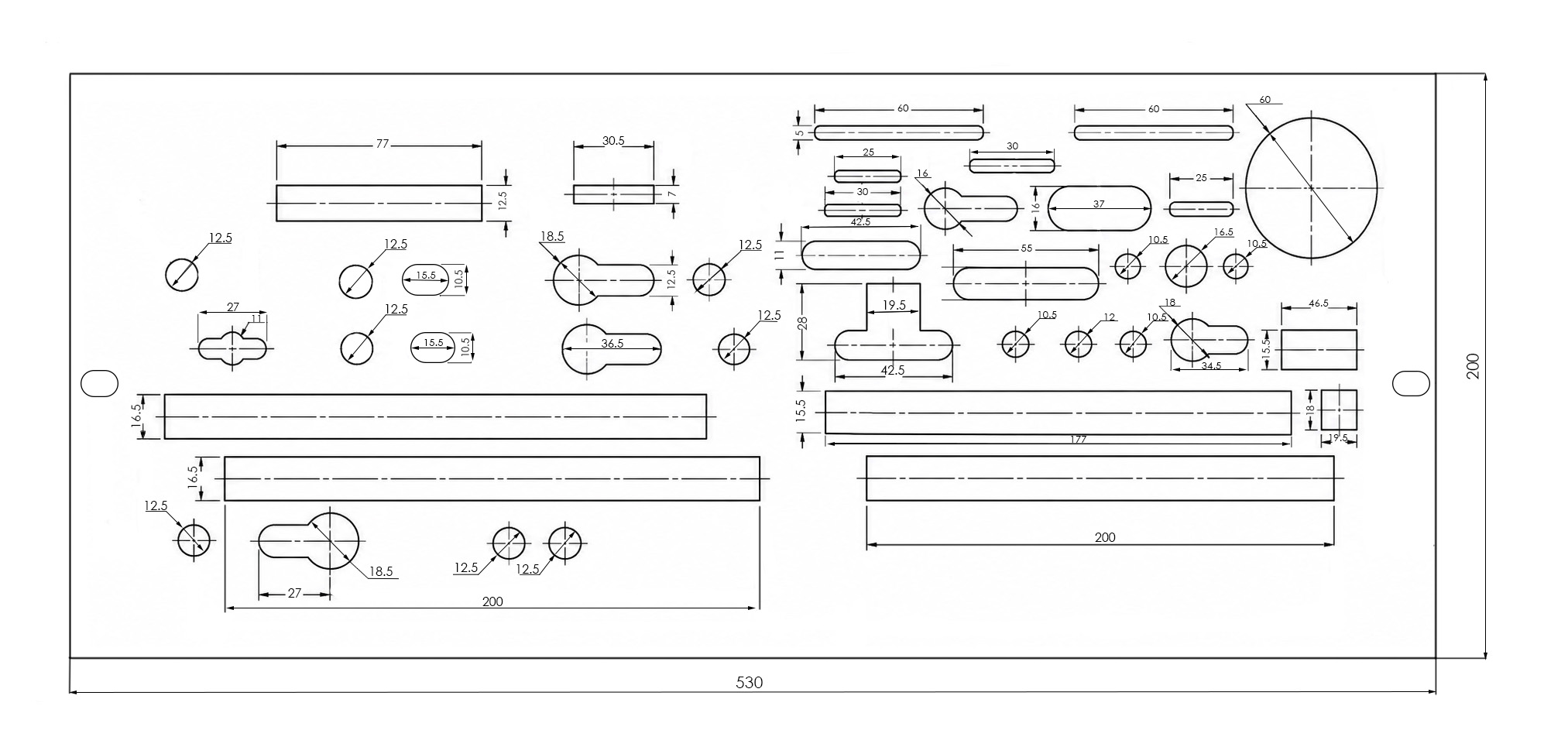

  • Універсальний шаблон отворів із можливістю заміни

  • Шліфований робочий стіл з жолобом для відведення залишків технологічного процесу

  • Система подавання СОР із містким резервуаром

  • Система підготовки стисненого повітря

  • Пістолет для очищення робочої зони

  • Кріпильні елементи для під'єднання лінійки позиціювання

  • Стійка конструкція

  • Економне споживання електроенергії та повітря

  • Простота в експлуатації й обслуговуванні



Характеристики:

Модель: KMM-HP1

Електроживлення: 220 В (змінний струм)/50 Гц

Потужність електродвигуна: 1.1 кВт

Швидкість обертання електродвигуна: 2810 об./хв

Швидкість обертання шпинделя: ~10 000 об/хв

Масштаб копіювально-фрезерної операції: 1:1

Діапазон копіювання: 250х140 мм

Точність фрезерування: 0.05 мм

Хід шпиндельного вузла по осі Х (вліво-вправо): 300 мм

Хід шпиндельного вузла по осі Y (вперед-назад): 120 мм

Хід шпиндельного вузла по осі Z (вгору-вниз): 120 мм

Відстань між поверхнею столу та найвищим положенням гайки шпинделя: 155 мм

Діаметр шпинделя: 65 мм

Тип патрона шпинделя: ER20

Тип привода переміщення шпиндельного вузла: ручний

Тип затискача заготовки: пневматичний

Тип передавання крутного моменту від двигуна на шпиндель: ремінна

Діаметр лінійних напрямних по осі Х: 25 мм

Діаметр лінійних напрямних по осі Y: 20 мм

Діаметр лінійних напрямних по осі Z: 30 мм

Кількість притискних циліндрів: 2

Робочий тиск повітря: 0.6-0.8 МПа

Діаметр отвору підведення повітря: 8 мм

Розмір робочого столу: 530х160 мм

Система подавання СОР: так

Система підготовки стисненого повітря: так

Матеріал корпусу: метал

Габаритні розміри верстата: 650х850х1470 мм

Висота робочого столу: 850 мм

Вага нетто: ~140 кг

Загальні вказівки та правила безпеки під час роботи на верстаті Дивіться у вкладці "СПЕЦИФІКАЦІЇ"
Увага!
Виробник залишає за собою право вносити зміни в конструкцію виробу, що не погіршують його якість, без попереднього повідомлення покупця. Інформація на сайті є актуальною на момент її публікації

Зовнішній вигляд товару може відрізнятися від світлин на сайті. Незбіжність зовнішнього вигляду та комплектності реального товару з фотографіями на сайті не є показником неналежної якості виробу

Комплект постачання
  • Копіювально-фрезерний верстат KMM-HP1 (включно з компонентами зображеними на основних фото)

До цього верстата в нас можна придбати

ФрезиФреза концевая по алюминию D5*13*D6*L50, фото 2





Дивіться всі наші оголошення

Основні
ВиробникCNCPROM
Країна виробникКитай
СтанНовий
Тип обладнанняКопіювально-фрезерний верстат
Потужність1100 Вт
Напруга живлення220 В
Режим роботиНапівавтоматичний
Подача заготовкиРучна
Мінімальний тиск повітря6 бар
Максимальний тиск повітря8 бар
Швидкість обертання10000 об/хв
Кількість головок1 шт.
Діаметр фрези8 мм
Загальні параметри
Вага140 кг
Довжина650 мм
Ширина850 мм
Висота1470 мм
Основні
Матеріал корпусуметал
Система подачі СОЖТак
Діаметр отвори підведення повітря8 мм
Масштаб копіювально-фрезерної операції1:1
Хід шпиндельного вузла за осі Х (вліво-вправо)300 мм
Відстань між поверхнею столу та найвищим положенням гайки шпинделя155 мм
Діаметр лінійних напрямних за віссю Y20 мм
Система підготовки стисненого повітряда
Діапазон копіювання250х140 мм
Хід шпиндельного вузла за віссю Y (вперед-назад)120 мм
Розмір стільниці 530х160 мм
Точність фрезерування0.05 мм
Хід шпиндельного вузла за віссю Z (вгору-вниз)120 мм
Діаметр лінійних напрямних за віссю Z30 мм
Висота робочого столу850 мм
Тип приводу переміщення шпиндельного вузларучний
Кількість затискних циліндрів2
Діаметр шпинделя65 мм
Тип патрона шпинделяER20
Тип затиску заготовкипневматичний
Тип передавання крутного моменту від двигуна на шпиндельремінна
Діаметр лінійних напрямних за віссю Х25 мм
