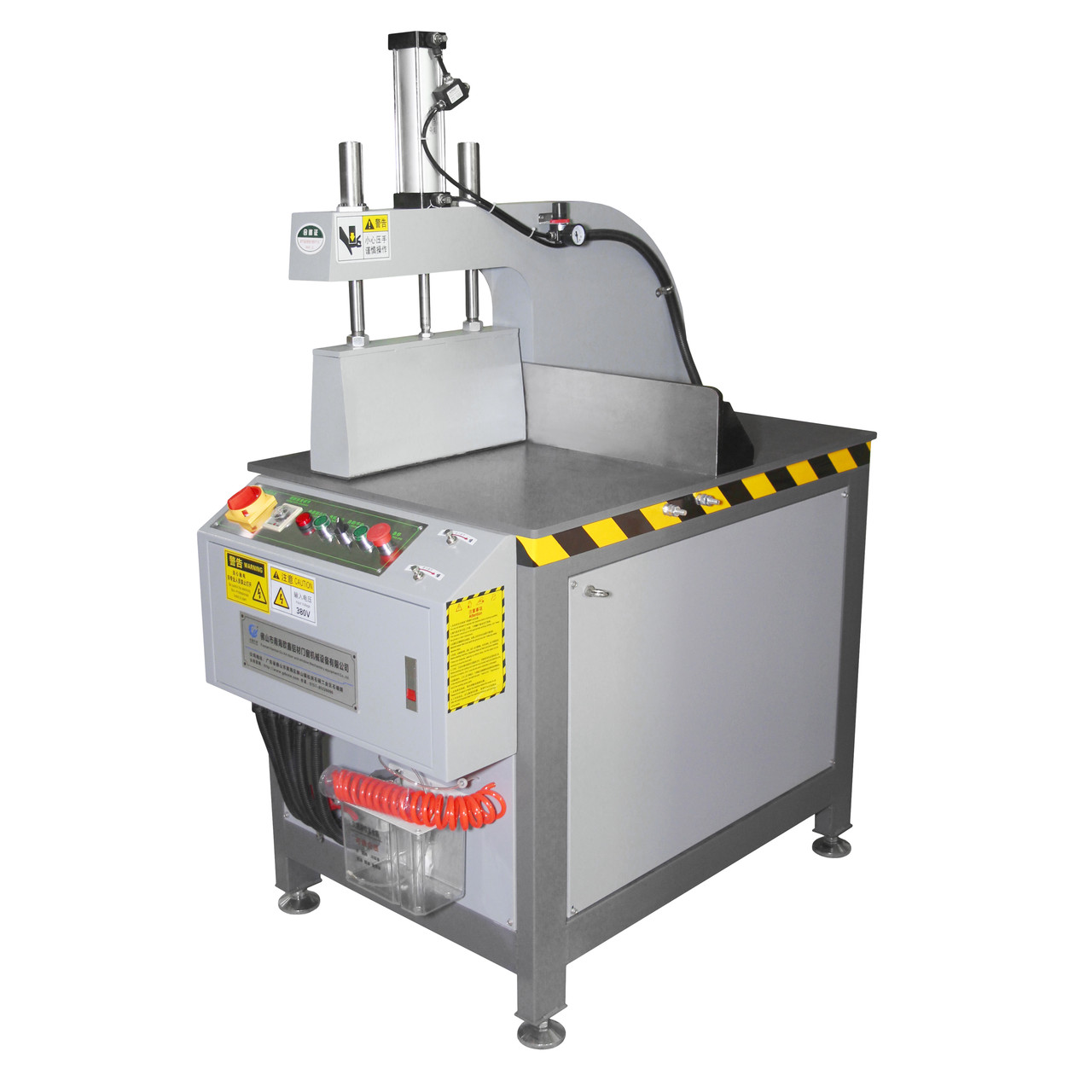

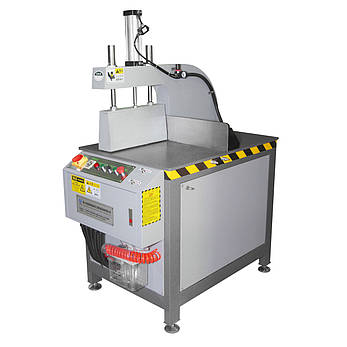

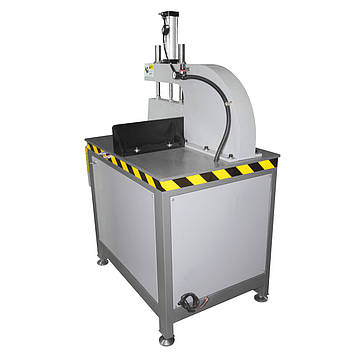

Полуавтоматичний пневматичний верстат для різання алюмінієвого, мідного профілю

Напівавтоматичний, пневматичний верстат для різання алюмінієвого, мідного профілю

Це обладнання призначено для обробки мідних та алюмінієвих профілів.

Він оснащений гідравлічним циліндром, пневматичною автоматичною затискною секцією, пневматичною  Це платформа з пиляльним диском, що рухається за допомогою електродвигуна потужністю 2.2 кВт. Пневматична затискна секція, а також секція пильного диска діють за допомогою електромагнітних клапанів, які регулюють подачу повітря на пневмоциліндр. Пневматична система верстата керується за допомогою ручного пульта керування верстатом, що входить до комплекту. Крім того, верстат оснащений автоматичною системою охолодження, яка дозволяє регулювання інтенсивності подачі охолоджуючої рідини.

Для запуску верстат потрібно під'єднати його до мережі 380 В і до джерела стисненого повітря. Після з’ єднання поверніть повзунок на головній панелі керування у позицію ON, після чого на головній панелі буде горіти індикатор присутності напруги, а затиснена секція підніметься автоматично у типове положення, потім запустіть двигун, натиснувши кнопку запуску двигуна на панелі керування. Помістіть на стільницю верстат матеріал для різання і натисніть кнопку подачі диска, і станок автоматично розпилює матеріал. У разі потреби, є можливість встановити затримку на підвід і відвід пильному диску.

Ця модель верстата широко використовується в виробництві, обробці тощо. виробів з міді, алюмінію або металу

Технічні параметри:

·       Габаритний розмір: 116x7160 см;

·       Вага: 350 кг;

·       Напруга: 380 В;

·       Тип керування: ручний пульт керування

·       Специфікація диска: 405*25.4* 3,6*120T;

·       Макс. розмір заготовки: висота - 16 см, ширина - 25 см;

·       Максимальна висота різки: 16 см;

·       Максимальний хід диска: 35 см;

·       Розміри стільниці: 68x46 см (можна вказати довжину 5 см+-);

·       Кут різки: 90 градусів;

·       Робочий тиск: 0.4 - 0,8 МПа;

·       Хід циліндра: 0-150 мм/с;

·       Тип притиску: пневматичний;

·       Регулювання швидкості подачі затиснутої секції: Так;

·       Таймер затримки подачі: так;

·       Таймер затримки відводу диска: так;

·       Охолодження диска: автоматичне.

·       Регулювання швидкості подачі: так;

·       Передача крутого моменту: ремінна;

Специфікація двигуна:

·       Модель двигуна: YL90L-2;

·       Напруга двигуна: 380V;

·       Частота: 50 Гц;

·       Обороти двигуна: 2800 об/хв;

·       Потужність двигуна: 2.2 кВт;

·       Струм: 4.7 А;

·       ККД: 81%;

·       Номінальний коефіцієнт потужності: 0,85;

·       Захист двигуна від перевантаження і короткого замикання: так.

Особливості верстата:

·       Ручне керування верстатом (пульт ручного керування);

·       Можливість регулювання швидкості подачі та відводу платформи;

·       Можливість налаштування швидкості подачі та відведення затиснутої секції;

·       Можливість регулювання інтенсивності охолоджуючої рідини;

·       Захист двигуна від перевантаження і короткого замикання;

·       Можливість невеличкого налаштування довжини стільниці (5 см +);

·       Таймер затримки подачі пильного диска до 10 сек;

·       Таймер затримки відводу пильного диска до 30 сек;

·       Можливість приєднання рольганга.
