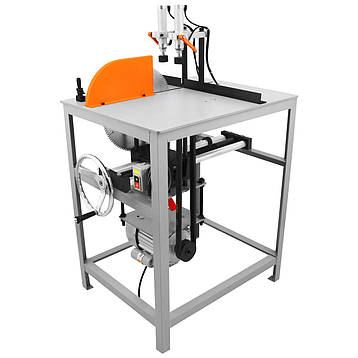

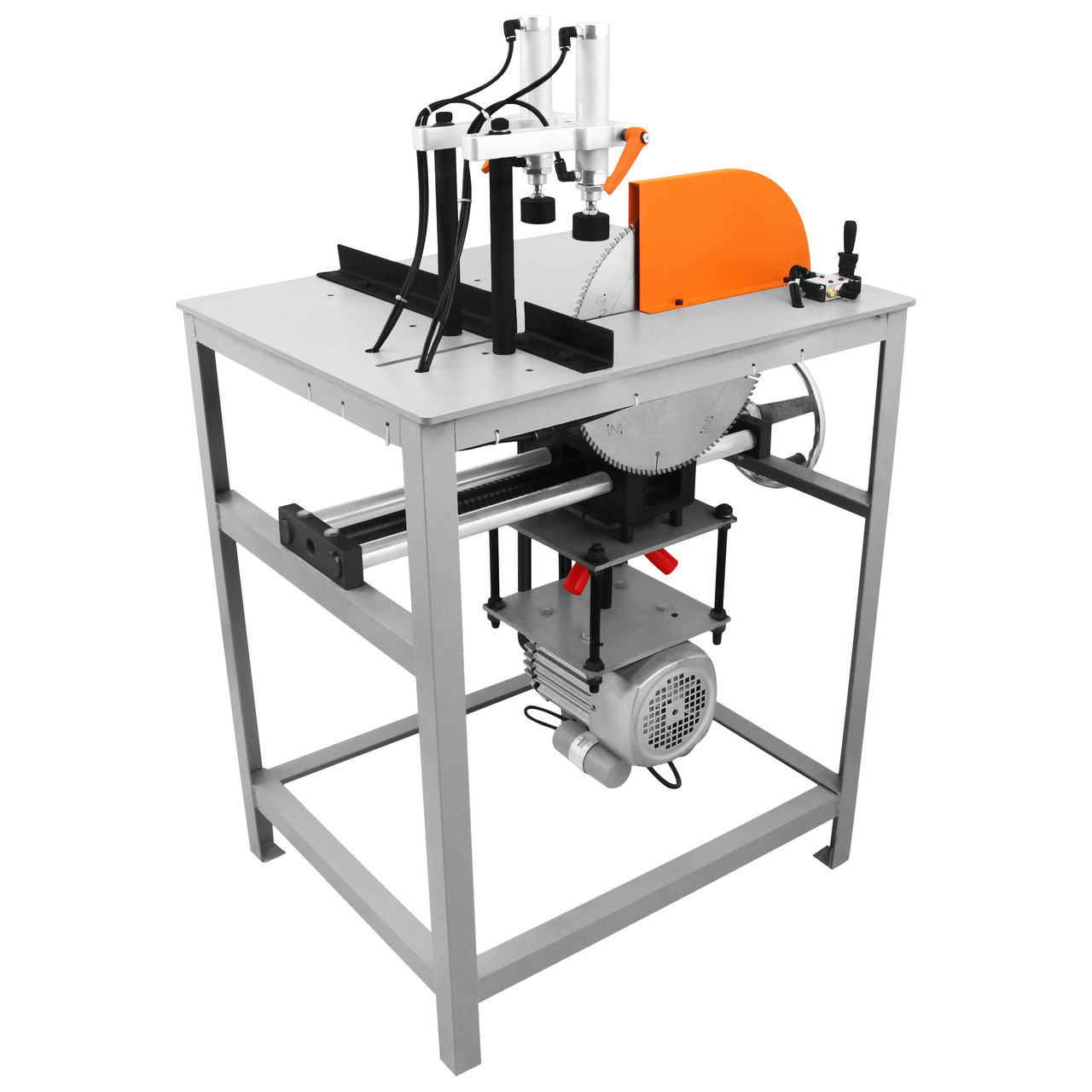

Торцювальний верстат для різання під кутом 90 і 45 градусів TM-HP45/90-355, відрізний верстат із пневмопритискачем

Торцювальний верстат для різання під кутом 90 і 45 градусів TM-HP45/90-355, відрізний верстат із ручним подаванням диска та пневматичним притискачем, торцювальна дискова пила

TM-HP45/90-355 - дисковий торцювальний верстат із ручним подаванням пиляльного вузла та пневматичною системою притискання заготівки, який застосовується для розпилювання матеріалу під кутом 90° і 45°. Максимальні габаритні розміри оброблюваної заготівки залежать від встановленого пиляльного диска не входить до комплекту постачання (ВхШ): Ø255 - 80х180 мм; Ø305 - 100х150 мм; Ø355 - 120х120 мм. Його положення по вертикалі можна швидко та легко відрегулювати за допомогою спеціального штурвала. Пневмозатискачі також є регульованими. Процес їхньої роботи керується джойстиком. Для запобігання утворення відколів на поверхні заготовки притискачі обладнані мягкими накладками.

У зоні початкового положення диска є захисний екран, що виключає зіткнення різального інструмента з оператором під час керування технологічним процесом.

Пила приводиться в дію електричним двигуном змінного струму потужністю 1.5 кВт. Крутний момент від двигуна до диска передається за допомогою ремінної передачі (2 клинових ременів).

Конструкція верстата є жорсткою і стійкою, оскільки рама виготовлена з металу. За потреби в ній можна зробити монтажні отвори для під'єднання рольгангу. Він допоможе зручно та швидко подати об'єкт оброблення в зону різання.

Сфера застосування: підприємства з виробництва дверних, віконних та інших конструкцій

Особливості:

• Висока точність оброблення під кутом 90° та 45° (у разі використання якісного пиляльного диска)

• Стабільна пневматична система притискання заготовки

• Ручне підведення/відведення диска

• Регулювання висоти диска

• Захисний екран над диском в зоні його початкового положення

• Можливість встановлення роганга

• Стійка конструкція

• Економне споживання електроенергії та повітря

• Простота в експлуатації й обслуговуванні

Характеристики:

Модель: TM-HP45/90-355

Електроживлення: 1 фаза, 220 В (змінний струм)/50 Гц

Кут різу: 90° і 45°

Горизонтальний хід пильного супорта: 300 мм

Вертикальний хід пильного супорта: 95 мм

Максимальні габаритні розміри заготовки залежно від пиляльного диска (ВхШ): Ø255 - 80х180 мм; Ø305 - 100х150 мм; Ø355 - 120х120 мм

Потужність електродвигуна: 1.5 кВт

Швидкість обертання електродвигуна: 2800 об./хв

Посадковий діаметр диска: 25.4 мм

Довжина паза під диск: 640 мм

Ширина паза під диск: 10 мм

Тип привода підведення/відведення диска: ручний

Тип затискача заготівки: пневматичний

Тип керування затискачем заготовки: ручний

Тип передавання крутного моменту від двигуна на диск: ремінна

Діаметр лінійних напрямних: 30 мм

Діаметр ходового трапецеїдального гвинта: 30 мм

Крок ходового трапецеїдального гвинта: 10 мм

Кількість притискних циліндрів: 2

Робочий тиск повітря: 0-0.8 МПа

Діаметр отвору підведення повітря: 8 мм

Матеріал рами: метал

Габаритні розміри верстата: 750х610х1250 мм

Висота столу: 885 мм

Товщина плити робочої поверхні: 8 мм

Вага нетто: ~122 кг

• Торцювальний верстат TM-HP45/90-355

Пиляльний диск у комплект постачання НЕ ВХОДИТЬ!
