КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК
Шпиндель з водяним охолодженням GDZ-24-1B Ø 100X265 (3.2 кВт, 220 В, 12 А, ER20) для фрезерного верстата з ЧПК, фото 1

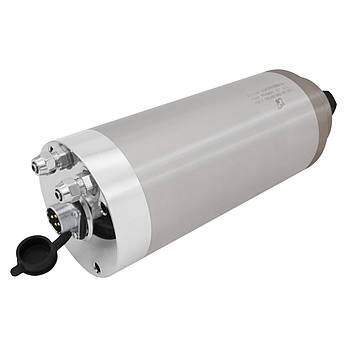

Шпиндель з водяним охолодженням GDZ-24-1B Ø 100X265 (3.2 кВт, 220 В, 12 А, ER20) для фрезерного верстата з ЧПК, фото 3

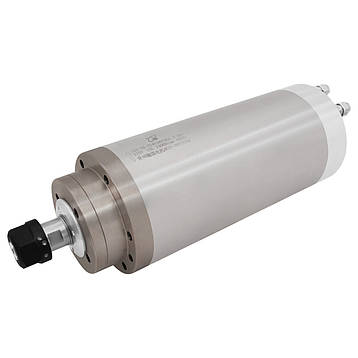

Шпиндель з водяним охолодженням GDZ-24-1B Ø 100X265 (3.2 кВт, 220 В, 12 А, ER20) для фрезерного верстата з ЧПК, фото 4

Шпиндель з водяним охолодженням GDZ-24-1B Ø 100X265 (3.2 кВт, 220 В, 12 А, ER20) для фрезерного верстата з ЧПК

Опис
Характеристики
Інформація для замовлення

Трифазний циліндричний шпиндель діаметром 100 мм із водяним охолодженням GDZ-24-1B Ø100X265 для фрезерного верстата з ЧПК

GDZ-24-1B Ø100X265 - високошвидкісний трифазний шпиндель потужністю 3.2 кВт з примусовим рідинним охолодженням, який застосовується в верстатах із ЧПК для оброблення твердої деревини, акрилу та м'яких металів. Електродвигун цієї моделі обладнаний чотирма високообертовими металевими підшипниками, які не потребують обслуговування. Процес зниження їхнього температурного режиму здійснюється завдяки циркуляції рідини (дистильована вода або антифриз) всередині корпусу шпинделя.

Установлення інструмента виконується ручним способом — фреза монтується в цанговий затискач і фіксується гайкою. Керування шпинделем здійснюється за допомогою перетворювача частоти.

GDZ-24-1B Ø100X265 загалом використовується на деревообробних фрезерно-гравіювальних верстатах, однак може застосовуватися й в іншому обладнанні.

Переваги шпинделя з рідинним охолодженням:

Проти повітряного охолодження, шпиндель з рідинним охолодженням зазвичай має меншу вартість. Такий шпиндель працює з низьким рівнем шуму, за умови, що сам різальний інструмент працює тихо. Електродвигун має циліндричну форму корпусу, тому кріпиться за допомогою спеціального кронштейна, що дає змогу легко регулювати його висоту і розширити можливості верстата під час роботи з довгими фрезами та високими заготовками.



Недоліки шпинделя з рідинним охолодженням:

До вад можна віднести те, що для повноцінної роботи шпинделя з рідинним охолодженням потрібне додаткове обладнання: насос, вентилятор, радіатор, бачок і трубки. Також у шпинделя з водяним охолодженням є небезпека появи корозії всередині корпусу.

Увага! Новий шпиндель або шпиндель, який не використовується впродовж тривалого часу, необхідно запускати повільно. Спочатку запускати шпиндель упродовж пів години на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час усього робочого процесу необхідно перевіряти температуру шпинделя, якщо він ставатиме гарячим — зупиніть роботу.



 Технічні характеристики:

Модель: GDZ-24-1B Ø100X265

Тип приводу: асинхронний

Тип охолодження: рідинне (водне)

Форма корпусу: циліндр

Тип кріплення: кронштейн

Діаметр: 100 мм

Потужність: 3.2 кВт

Кількість фаз: 3

Кількість полюсів: 2

Напруга живлення: 220 В

Струм: 12 А

Частота: 400 Гц

Максимальна швидкість: 24 000 об/хв

Мінімальна швидкість: 6000 об/хв

Крутний момент: 1.27 Нм

Конус: ER20

Модель гайки: ER20-А (М25х1.5)

Радіальне биття: ≤0.01 мм

Підшипники: 2х7005C P4, 2х7003C P4

Максимальна робоча температура підшипникової опори: 65°С

Клас захисту: ІР54

Вага нетто: 9.7 кг



ВАЖЛИВО!

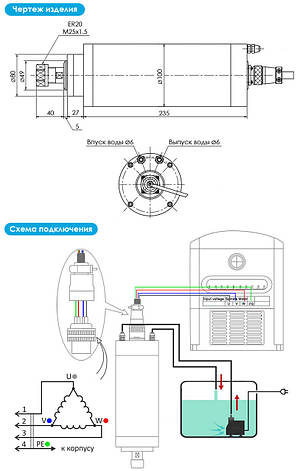

Виробник залишає за собою право вносити зміни в конструкцію виробу, що не погіршують його якість, без попереднього повідомлення покупця. Інформація на сайті є актуальною на момент її публікації. Тому перед під'єднанням шпинделя настійно рекомендуємо перевірити нумерацію контактів на шпинделі відповідно до зображеної схемою на сайті. За потреби скористайтеся мультиметром для "продзвонки" обмоток шпинделя.

Перш ніж під'єднати інвертор до шпинделя, спочатку необхідно налаштувати його. В Інакше є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, досить 30 сек.).

Мінімальна рекомендована швидкість обертання шпинделя становить 6000 об/хв. Використання нижчих швидкостей може призвести до перегрівання шпинделя і як наслідок його вихід із ладу. Температура підшипникової опори не має перевищувати 65-66 °C.
Корисні поради!

Щоб Ваш шпиндель служив довго та не виникало проблем з обмотками через корозію, в жодному випадку не використовуйте для охолодження звичайну воду. Найкращим варіантом буде дистильована вода.

Використовуйте відповідний насос для циркуляції охолоджувальної рідини, так як частою помилкою є використання насоса, який не розрахований на тривалу роботу або має негерметичний корпус, у якому погано захищені електричні з'єднання.

Рекомендується використовувати трубки достатньої жорсткості, щоб уникнути перегинів (деякі різновиди трубок можуть втрачати форму за температури вище ніж +40 °C).
Комплект постачання
  • Шпиндель GDZ-24-1B Ø100X265
  • Роз'єм для під'єднання WP20-4
  • Цанга ER20 6 мм
До цього шпинделя в нас можна придбати

Інвертор H100-3.7S2-1B, 3.7 kW, 17 A, 220 VИнвертор H100-5.5T4-1B, 5.5 kW, 12.5 A, 380 V, фото 2



Кронштейн для кріплення шпинделя 100 ммКронштейн для крепления шпинделя 125мм, фото 2

Притискач для шпинделя 100 мм Прижим для шпинделя 65мм, фото 2

Роз'єм WP20-4 для шпинделя  Разъем WP20-4 для шпинделя, фото 2

Кабель мідний багатожильний екранований TRVVP 4x2.5Кабель медный многожильный экранированный TRVVP 4x1.5, фото 2

Заглибний водяний насос DK-5000, 105W 220AC для охолодження шпинделяПогружной водяной насос DK-5000, 105W 220AC для охлаждения шпинделя, фото 2

Трубка для охолоджувальної рідини 5.5х8Трубка для охлаждающей жидкости 5.5х8 , фото 2

Комплект радіально-упорних дуплексних підшипників H7003C 2RZ P4 DTAКомплект  радиально-упорных дуплексных подшипников H7005C 2RZ P4 DTA, фото 2

Комплект радіально-упорних дуплексних підшипників H7005C 2RZ P4 DTAКомплект  радиально-упорных дуплексных подшипников H7005C 2RZ P4 DTA, фото 2

Щітка — насадка на шпиндель діаметром 100 мм

Набір цанг ER20 13 штук 0.5-13Набор цанг ER20 13 штук 0,5-13, фото 3

Гайка ER20-A М25х1,5 Гайка ER20-A М25х1,5, фото 2

Системи охолодження (трубки для подавання СОЖ, вентилятори, радіатори тощо) Радиатор 275х120 (под вентиляторы 120х120), фото 2

Фрези Фреза концевая спиральная сферическая R2*8*D6*L50, фото 2







Дивіться всі наші оголошення

Основні
Номінальний струм12 А
Ступінь захисту IP54
Система охолодження двигунаВодяна
Країна виробникКитай
СтанНовий
Потужність3.2 кВт
Вага9.7 кг
Кількість полюсів2 шт.
Габаритні розміри
Діаметр100 мм
Користувальницькі характеристики
Частота400 Гц Гц
Максимальна швидкість24 000 об/мин
Кількість в упаковці1 шт.
Обробка матеріалуТверда деревина, Дерево, МДФ, ЛДСП, Ламінат, Фанера, М'яка деревина, Мідь, Алюміній, Пластик
МодельGDZ-24-1B Ø100X265
ЦангаER20
ЦангаER20
Модель гайкиER20-А (М25х1.5)
Потужність (Вт)3200
Вхідна напруга (В)220
Корпускруглий
КонусER20
Максимальна робоча температура підшипникової опори65°С
Радіальне биття❑0.01 мм
Підшипники2х7005C P4, 2х7003C P4
Крутний момент1.27 Нм
Потужність, Вт3200
Тип міцностікронштейн
Мінімальна швидкість6 000 об/мин
