Торцювальний верстат з пневмоприводом для різання алюмінієвого профілю під кутом 45 градусів TM-SAP45-405

Торцювальний верстат з пневматичним приводом для різання алюмінієвого профілю під кутом 45 градусів TM-SAP45-405, напівавтоматична торцювальна пила, дисковий відрізний верстат

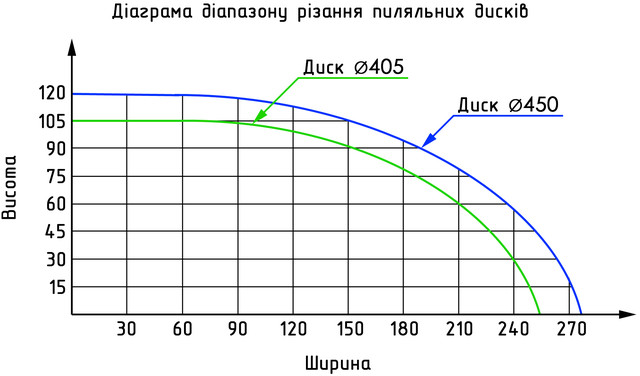

TM-SAP45-405 - напівавтоматичний торцювальний верстат з пневматичною системою притиску заготівлі та подання пильного диска, який застосовується для поперечного різання алюмінієвих профілів під кутом 45° при виготовленні дверних, віконних та інших конструкцій. Максимальна ширина оброблюваної заготовки становить 255 мм, висота - 105 мм (див. діаграму діапазону різання диска).

В якості ріжучого інструменту використовується твердосплавний пиляльний диск 405х30х3.6х120Т. Його підвід і відвід від матеріалу здійснюється за допомогою ножної педалі. Контролювати швидкість цього процесу можна за допомогою спеціальних регуляторів на корпусі пристрою. Також верстат обладнаний рухомим упором, який забезпечує правильне позиціювання торця профілю відносно диска.

У верстата передбачені монтажні отвори для приєднання рольганга. Він допоможе зручно і швидко подати об'єкт обробки в зону різання.

Фіксація деталі проводиться двома вертикальними та одним горизонтальним притисками. Їх відносно м'які накладки виключають утворення відколів на поверхні заготовки.

Для підвищення ефективності і якості обробки верстат встановлена система подачі мастильно-охолоджуючої рідини, а також пістолет для видалення тирси зі столу. Над зоною різання є захисний екран виключає зіткнення диска з оператором під час технологічного процесу.

Корпус верстата виготовлений з металу. Електроживлення здійснюється від однофазної мережі змінного струму напругою 220 В і частотою 50 Гц.

Область застосування: підприємства з виробництва дверних, віконних та інших конструкцій з алюмінію та його сплавів

Особливості:

• Висока точність обробки без задирок

• Стабільна пневматична система притиску заготівлі та подання пильного диска

• Ножна педаль для керування процесом підведення/відведення диска

• Регулювання швидкості різання

• Система подачі СОР з містким резервуаром

• Пістолет для повітряного очищення робочої зони

• Захисний екран над диском

• Жолоб для швидкого відведення залишків технологічного процесу

• Можливість установки рольганга

• Стійка конструкція

• Економне споживання електроенергії та повітря

• Простота в експлуатації та обслуговуванні

Характеристики:

Модель: TM-SAP45-405

Електроживлення: 1 фаза, 220 В (змінний струм) / 50 Гц

Кут різу: 45°

Максимальна ширина оброблюваного профілю: 255 мм (див. діаграму діапазону різання диска)

Максимальна висота оброблюваного профілю: 105 мм (див. діаграму діапазону різання диска)

Матеріал відповідного профілю: алюміній і сплави з алюмінію

Потужність електродвигуна: 1.5 кВт

Швидкість обертання електродвигуна: 2800 об/хв

Зовнішній діаметр пиляльного диска: 405 мм

Посадковий діаметр пиляльного диска: 30 мм

Товщина пильного диска: 3.6 мм

Кількість зубів пиляльного диска: 120

Тип приводу: пневматичний

Тип управління затисканням заготовки: ручний

Кількість вертикальних притискних циліндрів: 2

Кількість горизонтальних притискних циліндрів: 1

Кількість наполегливих позиціонованих циліндрів: 1

Підведення/відведення пильного диска педаллю: так

Швидкість підведення/відведення пиляльного диска: 0-3 м/хв

Робочий тиск повітря: 0.6-0.8 МПа

Діаметр отвори підведення повітря: 8 мм

Система подачі СОР: так

Пістолет повітряного очищення верстата: так

Матеріал корпусу: метал

Габаритні розміри верстата: 855х675х1300 мм

Висота столу: 850 мм

Товщина плити робочої зони: 15 мм

Відстань між монтажними отворами для рольганга: 90 мм

Вага нетто: ~205 кг
