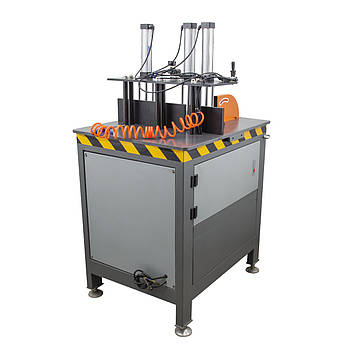

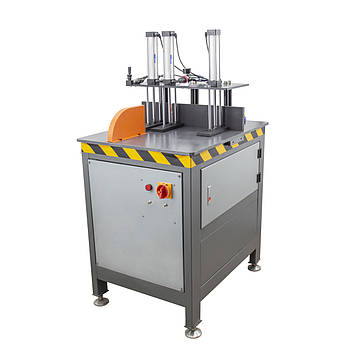

Верстат для різки алюмінієвого профілю під кутом 90°, з пиляльним диском 18 дюймів (455 мм) , AC 380V
Верстат для порізки алюмінієвого профілю під кутом 90°

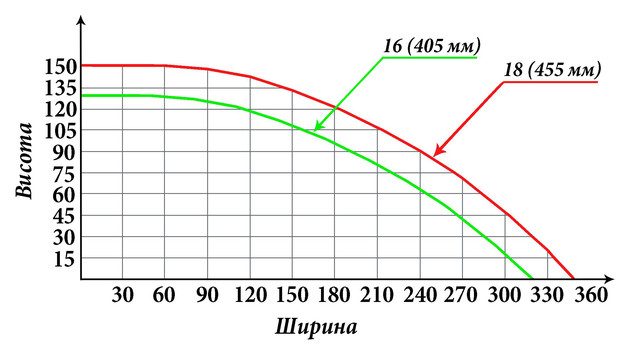

Діапазон різки пиляльних дисків
Механічний метод роботи:
1. Увімкніть червоний пусковий перемикач на панелі, щоб запустити двигун.
2. Вставте в різальну машину профіль і затисніть його з допомогою притискної платформи.
3. Для різання просто натисніть на педаль, і машина автоматично розпиляє матеріал, що безпечно і просто.
4. Пневматична подача масла, стабільна швидкість пиляння та автоматичне розпорошення масла для охолодження і змащення, гарантують, що на зубах пили не накопичується стружка, а пильний диск гострий і зносостійкий.

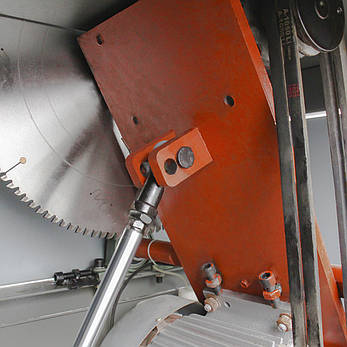

5. Циліндр використовується для затиску матеріалу вгору і вниз, і матеріал стабілізується. Він оснащений клапаном регулювання тиску повітря, який може гарантувати, що виріб з порожнього матеріалу не деформується і розпилюється.
6. Спеціально обладнані подаючими та розвантажувальними стелажами 3*3 метри, розташованими на лівому і правому кінцях машини, розвантажувальні стелажі оснащені перегородками та лінійками, так що розмір позиціювання можна розпиляти, а ніжки можна відрегулювати висоту. (Транспортний стіл являє собою платформу з пластикової пластини високої щільності.)
Технічні параметри:
· Напруга живлення: 380В
· Струм: 4.7A
· Частота: 50 Гц
· Модель двигуна: Y2 90L-2
· Потужність двигуна: 2,2 кВт
· Коефіцієнт потужності: 0,85
· ККД: 81%
· Тип двигуна: асинхронний
· Швидкість обертання шпинделя: 2800 об/хв
· Ступінь захисту: IP 44
· Робочий тиск повітря: 0,6 – 0,8 МПа
· Розміри верстата: 850мм × 650мм × 1400мм
· Максимальний розмір різання: 18-дюймовий пиляльний диск 150мм*230мм
· Специфікація пиляльного диска: 18 дюймів (450 мм)
· Діаметр перехідного кільця: 25.4 мм
· Товщина пиляльного диска: 4.2 мм
· Кількість зубів: 120Т
· Максимальна висота підйому платформи для притиску над рівнем столу: 170 мм
· Максимальна висота підйому ріжучого круга над рівнем столу: 160 мм (круг 18-дюймів)
· Максимальна ширина заготовки: 240 мм
· Вага: 265 кг
Діагностика несправностей верстата:
При виявленні перелічених несправностей, у наступній таблиці, ви можете звернутися до рішень для усунення несправностей. Якщо несправність не може бути усунена, вам слід звернутися до технічної підтримки виробника.
Несправність |
Можлива причина |
Рішення |
Верстат не запускається |
Втрата фази живлення |
Перевірте і виправте |
Заготовка яка обробляється має задирки та почорніння |
Пиляльний диск не достатньо гострий |
Замініть пиляльний диск |
Неточний кут різання |
Матеріал погано притиснутий |
Зупиніть верстат для того, щоб повторно притиснути матеріал |
Забитий отвір для відходу стружки |
Продуйте зону викиду пневматичним пістолетом |
|
Пиляльний диск пошкоджений |
Замініть пиляльний диск |
|
Ослаблені регулювальні гвинти, або ж не відрегульовані |
Відрегулюйте та затягніть гвинти |
|
Не закінчується охолоджувальна рідина або її не вистачає |
Регулювальна гайка дула ослаблена |
Відрегулюйте дульний клапан |
Недостатньо охолоджувальної рідини |
Добавте охолоджувальної рідини |
|
Забиті отвори для подачі охолоджувальної рідини |
Замініть охолоджувальну рідину, очистіть бачок для охолоджуючої рідини |
Особливості та використання верстата:
· Міцна конструкція, стійкість;
· Низький рівень вібрації та шуму;
· Ніжки з можливістю регулювання висоти;
· Простота в експлуатації та в обслуговуванні;
· Пиляльний диск прихований, безпека роботи;
· Автоматична система охолодження;
· Притискна платформа пневматична;
· Можливість регулювання швидкості подачі та відводу пиляльного диска;
· Ножний клапан для подачі диска та різання;
· Позиціювання за розміром відбувається швидко і точно.
Рекомендації до застосування: різання алюмінію; виробництва дверей та вікон з алюмінієвого сплаву; навчальні заклади і т.п.
Основні | |
---|---|
Країна виробник | Китай |
Основні атрибути | |
Вага | 265000 г |
Тип двигуна | Асинхронний |
Частота струму | 50 |
Модель двигуна | Y2 90L-2 |
ККД | 81% |
Потужність двигуна | 2.2 кВт |
Напруги живлення | 380В |
Коефіцієнт потужності (cos φ) | 0,85 |
Струм (A) | 4.7 |
Максимальна ширина заготовки | 240 мм |
Ступінь захисту | IP44 |
Швидкість обертання шпинделя | 3400 об/хв |
Робочий тиск повітря | 0.6-0.8 МПа |
Максимальний розмір різання | 16-дюймів 135*210 мм, 18-дюймів 150*230 мм |
Специфікація пильного диска | 16-дюймів (405 мм), 18-дюймів (455 мм) |
Максимальна висота підйому платформи для притиску над рівнем столу | 170 мм |
Максимальна висота підйому кола над рівнем столу | 16-дюймів - 150 мм, 18-дюймів - 160 мм |
Розміри верстата | 850мм х 650мм х 1400мм |
- Ціна: 121 220 ₴
- Немає в наявності
- Код: 10-627
121 220 ₴
