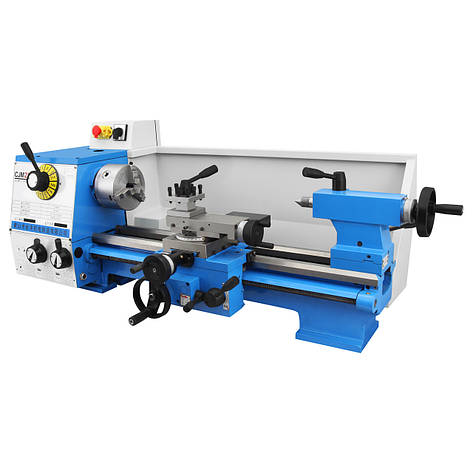

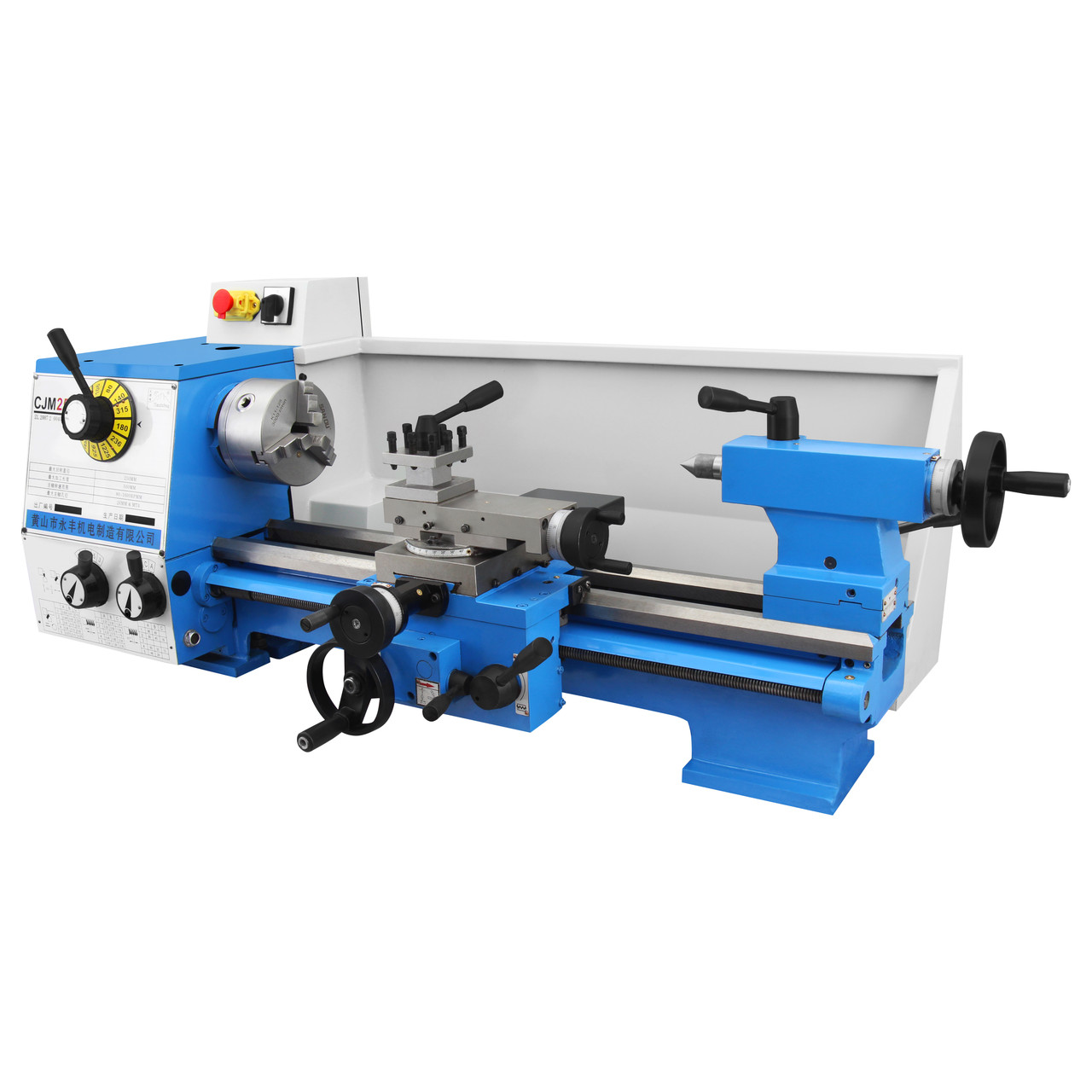

Токарний верстат по металу CJM250 750 Вт, металообробний настільний токарно-гвинторізний верстат

Побутовий токарний верстат по металу CJM250 750 Вт, металообробний настільний токарно-гвинторізний верстат, універсальний токарний верстат з автоматичною подачею

CJM250 - настільний токарно-гвинторізний верстат з максимальним діаметром обробки над станиною 250 мм і відстанню між центрами 500 мм, який призначений для роботи з заготовками зі сталі, чавуну і сплавів кольорових металів.

З допомогою даної моделі можна з легкістю здійснювати точну обробку за рахунок автоматичної поздовжньої та поперечної подач, а також проводити нарізку метричної та дюймової різьб. Швидкість подачі та крок різьби регулюється з допомогою штурвалів згідно з інформацією в таблицях розміщених на панелі пристрою.

В передній бабці встановлений шпиндельний мотор, який за допомогою 3-х кулачкового токарного патрона передає крутний момент оброблюваній деталі. Швидкість його обертання регулюється в діапазоні 80-1600 об/хв за допомогою 12-ти ступеневої коробки передач, побудованої на базі зносостійких металевих зубчатих коліс. Для обробки довгих заготовок в шпинделі передбачено наскрізний отвір діаметром 26 мм

На іншому кінці станини встановлена підтримуюча задня бабка. Вона, як і поздовжній супорт, переміщується по V-подібним і плоским шліфованим напрямних. Всі рухомі частини верстата оснащені тавотницями.

У різцетримач одночасно можна встановити до 4-х різців, що істотно полегшує і прискорює процес роботи. Для зручностей нарізування конусів на верстаті передбачений поворот верхнього поздовжнього полозка в діапазоні 0-45°.

За рахунок масивної чавунної станини, пристрій має жорстку конструкцію та низькі показники вібрації. Електроживлення здійснюється від однофазної мережі змінного струму напругою 220 В і частотою 50 Гц.

Попри свої відносно компактні розміри модель CJM250 має компонування класичних верстатів, тому з легкістю забезпечує високу якість обробки.

Особливості:

• Висока точність обробки

• Жорстка конструкція за рахунок литої чавунної станини

• Автоматична поздовжня і поперечна подачі

• Нарізування метричних і дюймових різьб

• Праве/ліве обертання шпинделя з 12 швидкостями

• Металеві шестерні в коробках передач

• Наскрізний отвір шпинделя для обробки довгих заготовок

• Поворот верхньої частини супорта для обробки конічних поверхонь

• Чотирьох позиційний різцетримач

• Задня бабка з функцією поперечного зсуву осі

• Потужний асинхронний електродвигун

• Лімби на маховиках переміщень

• Інтуїтивно зрозуміла і зручна ергономіка управління

• Простота в експлуатації та обслуговуванні

Види обробки: заточування інструментів, шліфування деталей, накатка метричних і дюймових різьб, внутрішня і зовнішня обробка конічних і циліндричних поверхонь тощо.

Оброблювані матеріали: сталь, чавун, кольорові метали

Область застосування: індивідуальне виробництво (вдома), навчальні заклади, майстерні, невеликі заводи тощо.

Характеристики:

Модель: CJM250

Електроживлення: 1 фаза, 220 В (змінний струм) / 50 Гц

Потужність електродвигуна: 0.75 кВт

Швидкість обертання електродвигуна: 1400 об/хв

Максимальний діаметр оброблюваної заготовки над станиною: 250 мм

Максимальний діаметр оброблюваної заготовки над супортом: 150 мм

Висота центрів над станиною: 125 мм

Відстань між двома центрами: 500 мм

Максимальне переміщення поперечного полозка: 140 мм

Максимальне переміщення верхнього полозка: 75 мм

Діапазон повороту верхнього полозка: ±45°

Ширина станини: 140 мм

Швидкість обертання шпинделя: 80-1600 об/хв

Кількість швидкостей обертання шпинделя: 12

Конус отвору в шпинделі: Морзе №4 (MT4)

Діаметр отвору в шпинделі: 26 мм

Токарний патрон: К11-125 (3-х кулачковий)

Крок метричної різьби: 0.25-2.5 мм

Крок дюймової різьби: 12-96 1/n"

Діапазон автоматичної поздовжньої подачі: 0.035-0.375 мм/об

Діапазон автоматичної поперечної подачі: 0.018-0.188 мм/об

Конус пінолі задньої бабки: Морзе №3 (MT3)

Діаметр пінолі задньої бабки: 35 мм

Хід пінолі задньої бабки: 80 мм

Поперечне переміщення задньої бабки: ±15 мм

Максимальна кількість різців у різцетримачі: 4 шт.

Розмір місця під інструмент: 15х21 мм

Ціна поділки шкали лімба на супорті: 0.25 мм (0.01")

Ціна поділки шкали лімба на поперечному полозку: 0.05 мм (0.002")

Ціна поділки шкали лімба на верхньому полозку: 0.025 мм (0.001")

Ціна поділки шкали лімба пінолі задньої бабки: 0.025 мм (0.001")

Матеріал станини: чавун

Габаритні розміри верстата: 1150х500х470 мм

Вага нетто: ~160 кг

• Токарний верстат CJM250 (разом із компонентами зображеними на основних фото)

• Ключ і зворотні кулачки для токарного патрона К11-125

• Додаткове зубчасте колесо

• Упорний центр МТ3

• Упорний центр МТ4

• Ключ для різцетримача

• Набір ключів (шестигранники, ріжкові)
