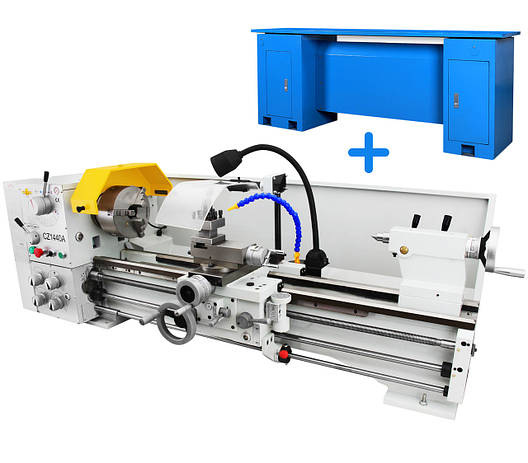

Токарний верстат для металу CZ1440A 1.5 кВт, металообробний настільний токарно-гвинторізний верстат (К2)

Опис
Характеристики
Специфікації
Інформація для замовлення

Промисловий токарний верстат для металу CZ1440A1.5 кВт, металообробний настільний токарно-гвинторізний верстат, великий універсальний токарний верстат з автоматичною подачею

CZ1440A — промисловий настільний токарно-гвинторізний верстат із максимальним діаметром оброблення над станиною 350 мм і відстанню між центрами 1000 мм, який призначений для роботи із заготовками зі сталі, чавуну та сплавів кольорових металів.

За допомогою цієї моделі можна з легкістю здійснювати точне оброблення шляхом автоматичної поздовжньої та поперечної подач, а також нарізувати метричну та дюймову різьби. Швидкість подачі та крок різьби регулюється за допомогою ручок згідно з інформацією в таблицях розміщених на панелі пристрою. Додатково для зручності нарізування різьби верстат обладнаний 12-позиційним різьбо вказівником.

Увага! Під час накатування деяких різьб необхідно замінити зубчасті колеса на гітарі

В передній бабці встановлений шпиндельний мотор, який за допомогою токарного патрона передає крутний момент оброблюваній деталі. Швидкість його обертання регулюється в діапазоні 84-1850 об/хв за допомогою 8-ми ступеневої коробки передач, побудованої на базі зносостійких металевих зубчатих коліс. Для обробки довгих заготовок в шпинделі передбачено наскрізний отвір діаметром 51 мм. Рухомий і нерухомий люнети, які входять в комплект поставки, використовуються в якості опор для виключення прогину довгих і масивних заготовок. На іншому кінці станини встановлена підтримуюча задня бабка. Вона, як і поздовжній супорт, переміщується по V-подібних і плоских шліфованим напрямних.

Над токарним патроном є захисний екран з встановленим кінцевим вимикачем, який спрацьовує (зупиняє обертання шпинделя) відразу після підняття кришки. Також заблокувати обертання шпинделя можна за допомогою гальмівної педалі. Всі рухомі частини верстата оснащені тавотницями.

У різцетримач одночасно можна встановити до 4-х різців, що істотно полегшує і прискорює процес роботи. Для зручностей нарізування конусів на верстаті передбачений поворот верхнього поздовжнього полозка в діапазоні 0-50°. Модель CZ1440A обладнана системою подачі СОР, а також лампою освітлення робочого місця.

За рахунок масивної чавунної станини, пристрій має жорстку конструкцію та низькі показники вібрації.

Електроживлення верстата здійснюється від трифазної мережі змінного струму напругою 380 В і частотою 50 Гц.



Особливості:

  • Висока точність обробки

  • Жорстка конструкція шляхом литої чавунної станини

  • Автоматична поздовжня і поперечна подачі

  • Великий діапазон нарізування метричних і дюймових різьб

  • Різьбо вказівник для точного попадання інструменту в виток різьби

  • Праве/ліве обертання шпинделя з 8 швидкостями

  • Металеві шестерні в коробках передач

  • Наскрізний отвір шпинделя для обробки довгих заготовок

  • Знімна частина на станині для установки патрона великого діаметра

  • Поворот верхньої частини супорта для обробки конічних поверхонь

  • Чотирьох позиційний різцетримач

  • Задня бабка з можливістю поперечного зсуву осі

  • Потужний асинхронний електродвигун

  • Система подачі СОР

  • Захисний екран з кінцевим вимикачем над токарним патроном

  • Педаль зупинки обертання шпинделя

  • Лімби на маховиках переміщень

  • Лампа освітлення робочої зони

  • Інтуїтивно зрозуміла і зручна ергономіка управління

  • Простота в експлуатації та обслуговуванні



Види обробки: заточування інструментів, шліфування деталей, накатка метричних і дюймових різьб, внутрішня і зовнішня обробка конічних і циліндричних поверхонь тощо.

Оброблювані матеріали: сталь, чавун, кольорові метали

Область застосування: індивідуальне виробництво (вдома), навчальні заклади, майстерні, заводи тощо.



Характеристики:

Модель: CZ1440A

Електроживлення: 3 фази, 380 В (змінний струм)/50 Гц

Потужність електродвигуна: 1.5 кВт

Швидкість обертання електродвигуна: 1404 об/хв

Максимальний діаметр заготівки оброблюваної над станиною: 350 мм

Максимальний діаметр заготовки оброблюваної над супортом: 220 мм

Висота центрів над станиною: 175 мм

Відстань між двома центрами: 1000 мм

Максимальне переміщення поперечного полозка: 165 мм

Максимальне переміщення верхнього полозка: 80 мм

Діапазон повороту верхнього полозка: ±50°

Ширина станини: 190 мм

Швидкість обертання шпинделя: 84-1850 об/хв

Кількість швидкостей обертання шпинделя: 8

Конус отвору в шпинделі: Морзе №6 (MT6)

Торець шпинделя: D5

Діаметр отвору в шпинделі: 51 мм

Токарний патрон: К11-200/D5 (3-х кулачковий) / К72-200/D5 (4-х кулачковий)

Крок метричної різьби: 0.4-7 мм

Крок дюймової різьби: 4-56 1/n"

Діапазон автоматичної поздовжньої подачі: 0.052-1.392 мм/об

Діапазон автоматичної поперечної подачі: 0.014-0.380 мм/об

Конус пінолі задньої бабки: Морзе №3 (MT3)

Діаметр пінолі задньої бабки: 32 мм

Хід пінолі задньої бабки: 100 мм

Поперечне переміщення задньої бабки: ±10 мм

Максимальна кількість різців у різцетримачі: 4 шт.

Розмір інсталяційного місця під інструмент: 18х25 мм

Ціна поділки шкали лімба на супорті: 0.15 мм

Ціна поділки шкали лімба на поперечному полозку: 0.04 мм (0.002")

Ціна поділки шкали лімба на верхньому полозку: 0.025 мм (0.001")

Ціна поділки шкали лімба пінолі задньої бабки: 0.02 мм (0.001")

Матеріал станини: чавун

Потужність насоса подачі СОР: 40 Вт

Продуктивність насоса подачі СОР: 12 л/хв

Габаритні розміри верстата: 1780х680х650 мм

Вага нетто: ~505 кг

Увага! На деяких зображеннях продукт може мати непрезентабельний вигляд. Це пов'язано з тим, що на компоненти станка нанесено заводське мастило, яке захищає їх від корозії, продовжуючи тим самим термін служби верстата в цілому.
Діапазон затиску токарних патронів, а також загальні вказівки та правила безпеки під час роботи на верстаті дивіться у вкладці "СПЕЦИФІКАЦІЇ"
Увага! Виробник залишає за собою право вносити зміни в конструкцію виробу, що не погіршують його якість, без попереднього повідомлення покупця. Інформація на сайті є актуальною на момент її публікації
Комплект постачання
  • Токарний верстат CZ1440A (разом з компонентами, зображеними на основних фото)

  • Набір додаткових зубчастих коліс (8 шт.)

  • 4-кулачковий токарний патрон із незалежним переміщенням кулачків К72-200/D5 (комплект)

  • Планшайба токарна 300 мм (для заготовок, які не можна закріпити в токарному патроні)

  • Рухомий люнет

  • Нерухомий люнет

  • Система ножного гальма

  • Резервуар із помпою подавання СОР

  • Обертовий центр МТ3

  • Упорний центр МТ3

  • Перехідний конус в отвір шпинделя під MT3

  • Перехідний конус MT3-B16

  • Патрон свердлильний B16 (1.5-13 мм)

  • Ключ і зворотні кулачки для токарного патрона К11-200/D5

  • Ключ для різцетримача

  • Набір ключів (шестигранники, ріжкові)

  • Маслянка важільна

  • Підставка під верстат

Дивіться всі наші оголошення
Основні
Країна виробникКитай
СтанНовий
ЧПУНі
Споживана потужність1.5 кВт
Тип електродвигуна верстатаасинхронний
Діаметр обробки над станиною350 мм
Кількість шпинделів1 шт.
Діаметр отвору шпинделя51 мм
Кількість швидкостей шпинделя8 шт.
Відстань між центрами1000 мм
Діаметр пінолі32 мм
Хід пінолі100 мм
Подача заготовкиАвтоматична, Ручна
Потужність двигуна подачі1.5 кВт
Кількість обертів холостого ходу1850 об/хв
Діаметр обточування над супортом220 мм
Параметри мережі
Напруга380 В
Загальні параметри
Вага505 кг
Довжина1780 мм
Ширина680 мм
Висота650 мм
Додаткові параметри
Довжина заготівлі1000 мм
Конус задньої бабкиМорзе №3 (MT3)
Користувальницькі характеристики
КомплектаціяЗ підставкою під верстат (К2)
