Токарний верстат по металу CZ1440A 1.5 кВт, металообробний настільний токарно-гвинторізний верстат (К1)

Промисловий токарний верстат по металу CZ1440A 1.5 кВт, металообробний настільний токарно-гвинторізний верстат, великий універсальний токарний верстат з автоматичною подачею

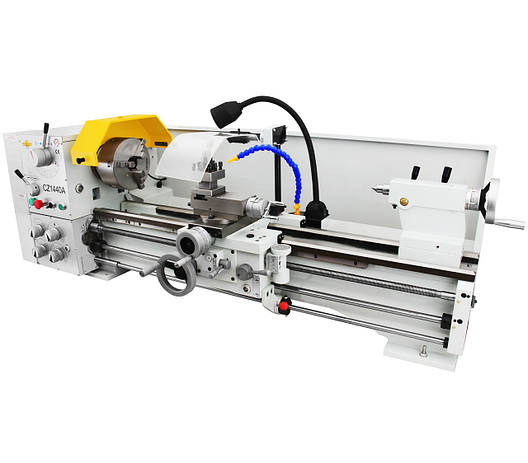

CZ1440A - промисловий настільний токарно-гвинторізний верстат з максимальним діаметром обробки над станиною 350 мм і відстанню між центрами 1000 мм, який призначений для роботи з заготовками зі сталі, чавуну і сплавів кольорових металів.

За допомогою даної моделі можна з легкістю здійснювати точну обробку шляхом автоматичної поздовжньої та поперечної подач, а також проводити нарізку метричної та дюймової різьби. Швидкість подачі та крок різьби регулюється з допомогою рукояток згідно з інформацією в таблицях розміщених на панелі пристрою. Додатково для зручності нарізування різьби верстат оснащений 12-позиційним різьбо вказівником.

В передній бабці встановлений шпиндельний мотор, який за допомогою токарного патрона передає крутний момент оброблюваній деталі. Швидкість його обертання регулюється в діапазоні 84-1850 об/хв за допомогою 8-ми ступеневої коробки передач, побудованої на базі зносостійких металевих зубчатих коліс. Для обробки довгих заготовок в шпинделі передбачено наскрізний отвір діаметром 51 мм. Рухомий і нерухомий люнети, які входять в комплект поставки, використовуються в якості опор для виключення прогину довгих і масивних заготовок. На іншому кінці станини встановлена підтримуюча задня бабка. Вона, як і поздовжній супорт, переміщується по V-подібних і плоских шліфованим напрямних.

Над токарним патроном є захисний екран з встановленим кінцевим вимикачем, який спрацьовує (зупиняє обертання шпинделя) відразу після підняття кришки. Також заблокувати обертання шпинделя можна за допомогою гальмівної педалі. Всі рухомі частини верстата оснащені тавотницями.

У різцетримач одночасно можна встановити до 4-х різців, що істотно полегшує і прискорює процес роботи. Для зручностей нарізування конусів на верстаті передбачений поворот верхнього поздовжнього полозка в діапазоні 0-50°. Модель CZ1440A обладнана системою подачі СОР, а також лампою освітлення робочого місця.

Шляхом масивної чавунної станини, пристрій має жорстку конструкцію та низькі показники вібрації.

Електроживлення верстата здійснюється від трифазної мережі змінного струму напругою 380 В і частотою 50 Гц.

Особливості:

• Висока точність обробки

• Жорстка конструкція коштом литої чавунної станини

• Автоматична поздовжня і поперечна подачі

• Великий діапазон нарізування метричних і дюймових різьб

• Різьбо вказівник для точного попадання інструменту в виток різьби

• Праве/ліве обертання шпинделя з 8 швидкостями

• Металеві шестерні в коробках передач

• Наскрізний отвір шпинделя для обробки довгих заготовок

• Знімна частина на станині для установки патрона великого діаметра

• Поворот верхньої частини супорта для обробки конічних поверхонь

• Чотирьох позиційний різцетримач

• Задня бабка з можливістю поперечного зсуву осі

• Потужний асинхронний електродвигун

• Система подачі СОР

• Захисний екран з кінцевим вимикачем над токарним патроном

• Педаль зупинки обертання шпинделя

• Лімби на маховиках переміщень

• Лампа освітлення робочої зони

• Інтуїтивно зрозуміла і зручна ергономіка управління

• Простота в експлуатації та обслуговуванні

Види обробки: заточування інструментів, шліфування деталей, накатка метричних і дюймових різьб, внутрішня і зовнішня обробка конічних і циліндричних поверхонь тощо.

Оброблювані матеріали: сталь, чавун, кольорові метали

Область застосування: індивідуальне виробництво (вдома), навчальні заклади, майстерні, заводи тощо.

Характеристики:

Модель: CZ1440A

Електроживлення: 3 фази, 380 В (змінний струм) / 50 Гц

Потужність електродвигуна: 1.5 кВт

Швидкість обертання електродвигуна: 1404 об/хв

Максимальний діаметр оброблюваної заготовки над станиною: 350 мм

Максимальний діаметр оброблюваної заготовки над супортом: 220 мм

Висота центрів над станиною: 175 мм

Відстань між двома центрами: 1000 мм

Максимальне переміщення поперечного полозка: 165 мм

Максимальне переміщення верхнього полозка: 80 мм

Діапазон повороту верхнього полозка: ±50°

Ширина станини: 190 мм

Швидкість обертання шпинделя: 84-1850 об/хв

Кількість швидкостей обертання шпинделя: 8

Конус отвору в шпинделі: Морзе №6 (MT6)

Торець шпинделя: D5

Діаметр отвору в шпинделі: 51 мм

Токарний патрон: К11-200/D5 (3-х кулачковий) / К72-200/D5 (4-х кулачковий)

Крок метричної різьби: 0.4-7 мм

Крок дюймової різьби: 4-56 1/n"

Діапазон автоматичної поздовжньої подачі: 0.052-1.392 мм/об

Діапазон автоматичної поперечної подачі: 0.014-0.380 мм/об

Конус пінолі задньої бабки: Морзе №3 (MT3)

Діаметр пінолі задньої бабки: 32 мм

Хід пінолі задньої бабки: 100 мм

Поперечне переміщення задньої бабки: ±10 мм

Максимальна кількість різців у різцетримачі: 4 шт.

Розмір інсталяційного місця під інструмент: 18х25 мм

Ціна поділки шкали лімба на супорті: 0.15 мм

Ціна поділки шкали лімба на поперечному полозку: 0.04 мм (0.002")

Ціна поділки шкали лімба на верхньому полозку: 0.025 мм (0.001")

Ціна поділки шкали лімба пінолі задньої бабки: 0.02 мм (0.001")

Матеріал станини: чавун

Потужність помпи подачі СОР: 40 Вт

Продуктивність помпи подачі СОР: 12 л/хв

Габаритні розміри верстата: 1780х680х650 мм

Вага нетто: ~505 кг

• Токарний верстат CZ1440A (разом із компонентами зображеними на основних фото)

• Набір додаткових зубчастих коліс (8 шт.)

• 4-х кулачковий токарний патрон з незалежним переміщенням кулачків К72-200/D5 (комплект)

• Планшайба токарна 300 мм (для заготовок, які не можна закріпити в токарному патроні)

• Рухомий люнет

• Нерухомий люнет

• Система ножного гальма

• Резервуар із помпою подачі СОР

• Обертовий центр МТ3

• Упорний центр МТ3

• Перехідний конус в отвір шпинделя під MT3

• Перехідний конус MT3-B16

• Патрон свердлильний B16 (1.5-13 мм)

• Ключ і зворотні кулачки для токарного патрона К11-200/D5

• Ключ для різцетримача

• Набір ключів (шестигранники, ріжкові)

• Маслянка важільна
