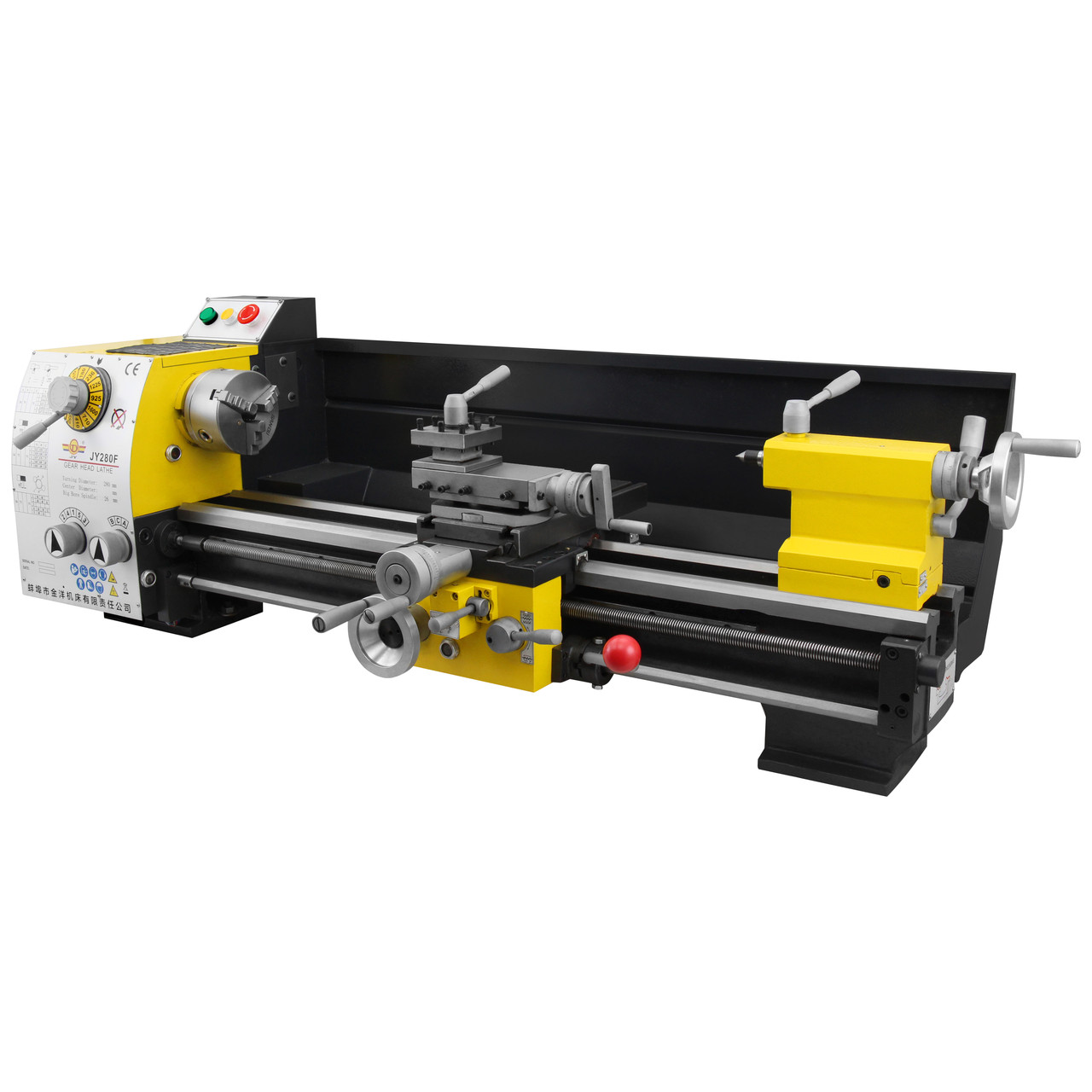

Токарний верстат по металу JY280F 750 Вт, металообробний настільний токарно-гвинторізний верстат

Промисловий токарний верстат по металу JY280F 750 Вт, металообробний настільний токарно-гвинторізний верстат, великий універсальний токарний верстат з автоматичною подачею

JY280F - промисловий настільний токарно-гвинторізний верстат з максимальним діаметром обробки над станиною 270 мм і відстанню між центрами 800 мм, який призначений для роботи з заготовками зі сталі, чавуну і сплавів кольорових металів.

За допомогою даної моделі можна з легкістю здійснювати точну обробку за рахунок автоматичної поздовжньої та поперечної подач, а також проводити нарізку метричної та дюймової різьби. Швидкість подачі та крок різьби регулюється з допомогою рукояток згідно з інформацією, зазначеної в таблиці на панелі пристрою.

В передній бабці встановлений шпиндельний мотор, який за допомогою 3-х кулачкового токарного патрона передає крутний момент оброблюваній деталі. На іншому кінці верстата встановлена підтримуюча задня бабка, яка разом з поздовжнім супортом переміщуються з V-подібним і плоским шліфованим напрямних.

Швидкість обертання шпинделя регулюється в діапазоні 80-1600 об/хв за допомогою 12 ступеневої коробки передач, побудованої на базі точних зносостійких металевих зубчатих коліс.

У різцетримач одночасно можна встановити до 4-х різців, що істотно полегшує і прискорює процес роботи. Для зручності нарізування конусів на верстаті передбачений поворот верхнього поздовжнього полозка ±45° в обидві сторони.

Шляхом масивної чавунної станини, обладнання має жорстку конструкцію та низькі показники вібрації, що істотно впливає на точність обробки.

Електроживлення верстата здійснюється від однофазної мережі змінного струму напругою 220 В і частотою 50 Гц.

Особливості:

• Висока точність

• Жорсткість конструкції шляхом литої чавунної станини

• Нарізування метричних і дюймових різьб

• Автоматична поздовжня і поперечна подачі

• 3-х кулачковий токарний патрон

• Праве/ліве обертання шпинделя з 12 швидкостями

• Металеві шестерні в коробках передач

• Наскрізний отвір шпинделя для обробки довгих заготовок

• Поворот верхньої частини супорта для обробки конічних поверхонь

• Чотирьох позиційний різцетримач

• Масивна задня бабка з рукояткою швидкої фіксації

• Потужний асинхронний електродвигун

• Лімби на рукоятках переміщень

• Інтуїтивно зрозуміла і зручна ергономіка управління

• Простота в експлуатації

Види обробки: заточка інструментів, шліфування деталей, накатка метричних і дюймових різьб, внутрішня і зовнішня обробка конічних і циліндричних поверхонь тощо.

Оброблювані матеріали: сталь, чавун, кольорові метали

Область застосування: індивідуальне виробництво (вдома), навчальні заклади, майстерні, невеликі заводи тощо.

Характеристики:

Модель: JY280F

Електроживлення: 1 фаза, 220 В (змінний струм) / 50 Гц

Потужність двигуна: 0.75 кВт

Максимальний діаметр оброблюваної заготовки над станиною: 270 мм

Максимальний діаметр оброблюваної заготовки над супортом: 160 мм

Висота центрів над станиною: 130 мм

Відстань між двома центрами: 800 мм

Максимальний хід супорта: 770 мм

Максимальне переміщення поперечного полозка: 160 мм

Максимальне переміщення верхнього полозка: 70 мм

Поворот верхніх поздовжнього полозка ±45°

Ширина напрямних станини: 155 мм

Швидкість обертання шпинделя: 80-1600 об/хв

Кількість швидкостей обертання шпинделя: 12

Конус отвору шпинделя: Морзе №4 (MT4)

Діаметр наскрізного отвору шпинделя: 26 мм

Радіальне биття конічного отвору шпинделя: 0.01-0.02 мм

Токарний патрон: К11-125 (3-х кулачковий)

Максимальна кількість різців у різцетримачі: 4 шт.

Розмір інсталяційного місця під інструмент: 18х20 мм

Крок метричної різьби: 0.25-2.5 мм

Крок дюймової різьби: 12-96 1/n"

Діапазон автоматичної поздовжньої подачі: 0.036-0.364 мм/об

Діапазон автоматичної поперечної подачі: 0.018-0.182 мм/об

Поперечний хід задньої бабки: 20 мм

Конус задньої бабки: Морзе №2 (MT2)

Діаметр пінолі задньої бабки: 30 мм

Хід пінолі задньої бабки: 100 мм

Ціна поділки шкали лімба на супорті: 0.25 мм

Ціна поділки шкали лімба на поперечному полозку: 0.1 мм

Ціна поділки шкали лімба на верхньому полозку: 0.02 мм

Ціна поділки шкали лімба пінолі задньої бабки: 0.02 мм

Матеріал станини: чавун

Габаритні розміри: 1490х550х480 мм

Вага нетто: ~210 кг

• Токарний верстат JY280F

• Піддон

• Додаткове зубчасте колесо

• Токарний упорний центр МТ4

• Зворотні кулачки

• Ключ для токарного патрона

• Ключ для різцетримача

• Набір шестигранників

• Ключі ріжкові

• Викрутки
